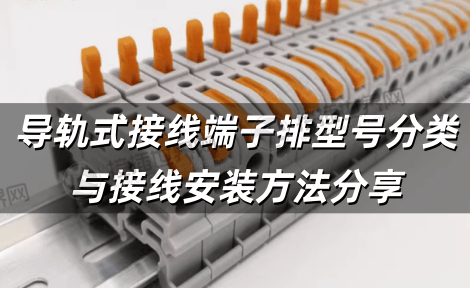

导轨式接线端子排型号分类与接线安装方法分享
在电气设备与电路系统中，导轨式接线端子排发挥着关键作用。无论是工业自动化设备，还是电力配电系统，都离不开它,了解导轨式接线端子排的作用、型号及接线安装方法，对采购员选型和工程师施工都至关重要,接下来为你深入解析。
一、导轨式接线端子排的作用
导轨式接线端子排主要用于实现电气连接，是电路中导线连接的桥梁。它能将多根导线有序地连接在一起，方便电路的安装、维护与检修 。一方面，它可以对电能进行分配，将主电源的电能合理分配到各个用电设备;另一方面，在信号传输电路中，能准确传递控制信号，保障系统稳定运行。此外，导轨式设计使其安装便捷，可根据需求灵活组合扩展，大大提高了电气系统的灵活性和可靠性。
二、导轨式接线端子排型号
1.按电流承载能力分类
小电流型号：如 UK2.5B，额定电流一般在 10 - 20A，适用于控制电路、信号传输等小功率场景，常用于 PLC 控制柜内的信号连接。
大电流型号：像 UK60N，额定电流可达 60A 以上，主要应用于电力配电系统、电机控制等大功率电路，可满足大电流传输需求。
2.按功能特性分类
普通型：基础的连接功能，如常见的 UT 系列，适用于大多数常规电气连接场景。
接地型：带有专门的接地端子，如 PE 系列，确保电路接地可靠，增强系统安全性，常用于对电气安全要求较高的场所。
带保险丝型：集成保险丝功能，当电路电流过载时，保险丝自动熔断保护电路，例如菲尼克斯的保险丝端子排，在电子设备保护中应用广泛。
三、导轨式接线端子排接线安装方法
1.安装前准备
确认导轨式接线端子排型号、规格与设计要求相符，检查端子排外观无损坏、变形，连接部位无氧化。
准备好安装工具，如螺丝刀、剥线钳;准备适配的导线，确保导线规格与端子排要求匹配，且绝缘层无破损;同时备好安装导轨及固定螺丝。
2.安装导轨
根据安装位置，使用螺丝将 35mm 标准 DIN 导轨牢固固定在电气柜或设备安装板上，确保导轨水平、稳定，为端子排安装提供可靠基础。
3.安装端子排
将导轨式接线端子排沿导轨卡槽方向轻轻推入，直至卡紧在导轨上。可根据实际需求，安装多个端子排并排列整齐，如需扩展，可继续添加端子排。
4.接线操作
用剥线钳剥去导线端部绝缘层，长度适中(一般为 6 - 8mm)。将剥好的导线插入端子排接线孔，确保导线完全插入。
使用螺丝刀拧紧端子排上的螺丝，固定导线，确保连接牢固，接触良好。对于多股导线，建议先使用冷压端子处理，再进行连接，防止导线松散。
5.整理与标识
用扎带对导线进行整理，使布线整齐，避免导线相互缠绕。为每根导线安装标识牌，清晰标注导线连接去向、功能等信息，方便后续维护和故障排查。
导轨式接线端子排凭借其独特优势，在电气领域广泛应用。接插世界网提供丰富多样的导轨式接线端子排产品，涵盖不同型号、规格，满足各类电气项目需求。如需采购优质导轨式接线端子排或了解更多产品信息，欢迎访问接插世界网。
