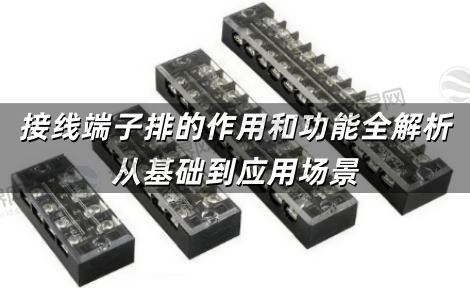

接线端子排的作用和功能全解析 从基础到应用场景
接线端子排作为电气系统中不可或缺的组件，其作用和功能直接影响设备连接的可靠性与运维效率。无论是工业控制柜的复杂布线，还是新能源设备的信号传输，端子排需满足高电流承载(10-200A)、耐振动(IEC 61373标准)、快速维护等要求，本文从基础原理、核心功能到选型规范，深度解析接线端子排的设计价值，助力工程师优化电气系统性能。
一、接线端子排的基础作用
1.电气连接枢纽
多节点整合：集中管理多路导线(如PLC控制柜中整合32路I/O信号)，减少散线杂乱。
跨电路桥接：支持不同电压等级线路的隔离连接(如24V控制电路与380V动力电路)。
2.信号分配与扩展
模块化设计：通过扩展端子(如菲尼克斯CLIPLINE系列)实现信号倍增，适配设备升级需求。
标准化接口：统一端口间距(5.08mm/3.81mm)，兼容传感器、继电器等外设快速接入。
3.维护与调试便捷性
快速插拔：弹簧压接端子(如万可TOPJOB S系列)支持免工具接线，缩短停机时间。
透明防护盖：菲尼克斯PTFIX系列提供可视化窗口，便于状态检查与故障定位。
二、接线端子排的核心功能
1.电流承载与安全保障
载流量分级：微型端子(≤10A)、标准端子(10-50A)、大电流端子(50-200A)满足多样化需求。
过载保护：镀银/镀金触点(如魏德米勒WDU系列)降低接触电阻(≤0.5mΩ)，减少发热风险。
2.环境适应性设计
防护等级：基础IP20(柜内安装)，户外场景需IP65/67(如中航光电LXT系列防水端子)。
耐腐蚀材质：PA66+30%玻纤壳体(UL94 V-0阻燃)耐受酸碱、油污环境。
3.标识与管理优化
一体化标签条：预印编号或二维码(如魏德米勒WMC系列)，支持全生命周期追溯。
颜色分区：红色(电源)、蓝色(信号)、绿色(接地)提升布线辨识度。
三、选型与应用场景匹配

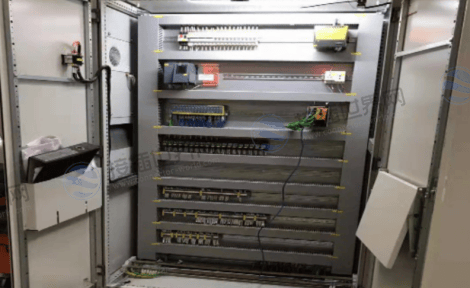

1.工业自动化控制柜
需求重点：高密度安装(35mm导轨排布)、抗振动(ISO 16750-3标准)。
推荐方案：菲尼克斯PT 4系列(双层接线，节省空间)。

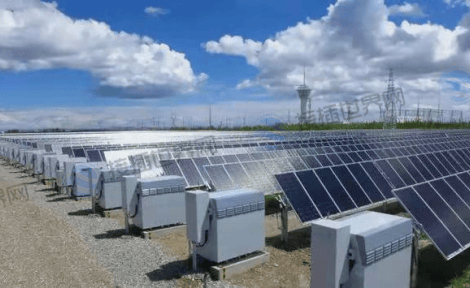

2.新能源设备(光伏/储能)
需求重点：大电流承载(100A以上)、耐高温(-40℃~+120℃)。
推荐方案：中航光电HVP系列(支持1000V DC，铜铝复合导体)。

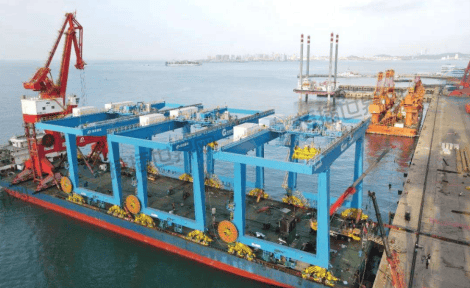

3.轨道交通与船舶设备
需求重点：抗盐雾腐蚀(ASTM B117标准)、防爆设计(ATEX认证)。
推荐方案：魏德米勒WINSTA系列(不锈钢壳体，IP68防护)。
四、常见问题与优化方案
1.接触不良导致信号中断
成因：螺钉未按扭矩紧固(推荐0.4-0.6N·m)或触点氧化。
对策：定期巡检并涂抹导电脂(如道康宁DC-4)。
2.绝缘老化引发短路
预防措施：高温环境选用陶瓷基座端子(如泰科AK系列)，耐受150℃长期运行。
3.安装空间不足
创新方案：采用双层堆叠端子排(如正泰NTB2系列)，空间利用率提升50%。
接线端子排的作用和功能贯穿电气系统的安全、高效与智能化管理。通过科学选型与规范安装，可显著提升设备稳定性与运维效率。接插世界网集成菲尼克斯、魏德米勒、中航光电等品牌全系列端子排，提供现货速发、选型指导与行业方案库，助您轻松应对复杂电气连接挑战。
