接线端子排固定与接线全指南 步骤详解及常见问题处理
接线端子排作为电气控制柜、配电箱的核心连接组件，其固定与接线的规范性直接决定设备长期运行的可靠性。工程师在安装时需重点考虑振动环境(如机床设备)、线径适配(0.5-35mm²)、防护等级(IP20/IP65)等要素。本文结合IEC 60947-7-1标准及工业场景高频问题，系统梳理端子排固定与接线的全流程操作规范，助力实现高效、安全的电气连接。
一、接线端子排固定方法详解

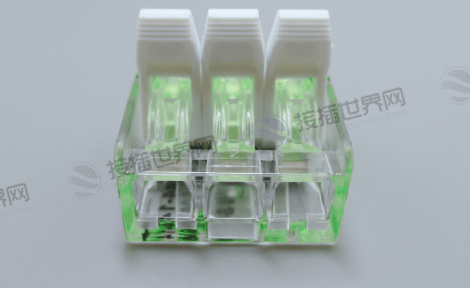

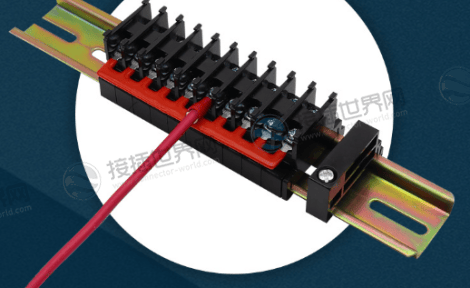

1.导轨安装(最常用)
选型匹配：35mm标准导轨需搭配DIN导轨卡扣(如菲尼克斯PT系列)，安装前确认端子排底部卡槽宽度(7.5/15/35mm)。
固定步骤：
步骤1：将端子排卡扣对准导轨，倾斜45°嵌入后下压至水平位置;
步骤2：使用限位器(如魏德米勒WK系列)固定首尾两端，防止滑动;
案例：某自动化产线因未加装限位器，震动导致端子排偏移引发短路。
2.螺钉直接固定
适用场景：非标机柜或需增强机械强度的环境(如船舶设备)。
技术要求：
间距控制：相邻螺钉间距≤150mm(参考UL 1059标准);
扭矩规范：M4螺钉推荐扭矩0.8-1.2N·m(过紧易导致塑料壳体开裂)。
3.卡扣式快速安装
创新方案：中航光电LXT系列采用弹簧卡扣设计，拆卸效率提升60%。
二、接线端子排接线标准流程
1.准备工作

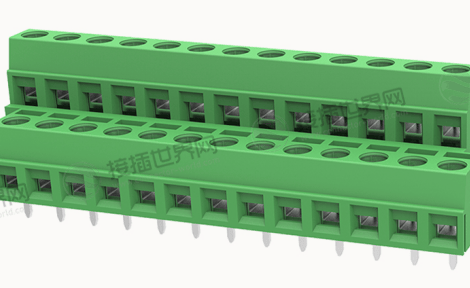

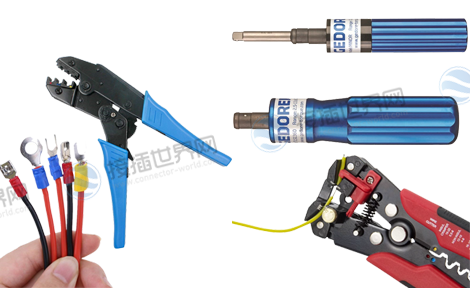

工具清单：压线钳(适配端子类型)、剥线器(剥线长度6-8mm)、扭矩螺丝刀(0.2-0.6N·m)。
导线处理：多股线需加装冷压接头(如OT/UT型)，单股线可直接插入。
2.接线操作步骤
步骤1：导线插入
剥线后导线裸露部分需完全进入接线腔(目视检查无铜丝外露);
多芯线需顺时针绞合后插入(避免分叉)。
步骤2：压接紧固
螺钉压接式：分次拧紧(先预紧再扭矩校准)，推荐扭矩值标识于端子本体;
弹簧压接式：使用专用插针工具(如万可TOPJOB S)。
步骤3：线序标记
采用统一编号规则(如A1-A12)，标签需耐高温(105℃)、抗油污。
3.验收标准
拉力测试：导线承受≥50N拉力无位移(IEC 60947-7-1);
接触电阻：单个触点≤0.5mΩ(毫欧表实测)。
三、常见问题与解决方案
1.端子排松动
成因：未使用扭矩工具/导轨卡扣老化;
对策：定期巡检(每季度1次)，更换带自锁结构的卡扣(如魏德米勒WINSTA系列)。
2.接线点发热
检测方法：红外热像仪监测温差>15K需排查;
处理方案：清洁氧化层或更换镀银/镀金端子(接触电阻降低30%)。
3.绝缘失效
预防措施：
相邻端子电压差>300V时加装隔离板;
潮湿环境选用阻燃增强尼龙材质(如UL94 V-0级)。
四、供应商选型推荐
1.工业级方案：菲尼克斯PTFIX系列(透明防尘盖)、魏德米勒WDU 2.5(直插式弹簧连接)。
2.高性价比方案：正泰NTB1系列(铜镀锡端子)、中航光电LXT(快装结构)。
规范化的接线端子排固定与接线可显著降低设备故障率。通过匹配安装方式、严控扭矩参数、强化标记管理，能有效提升电气系统稳定性。接插世界网提供菲尼克斯、魏德米勒、中航光电等品牌全系列端子排现货，支持型号速查与专业技术指导，助您快速完成安全可靠的电气连接。
