接线端子规格尺寸大全 选型指南与参数对照表
接线端子的规格尺寸直接影响电气系统的兼容性、安装效率及安全性能。从工业控制柜到新能源设备，端子需适配不同线径(0.08-300mm²)、电流等级(1A-500A)及安装场景(导轨/螺钉固定)，本文结合IEC 60947、UL 1059等国际标准，系统梳理主流接线端子的规格尺寸参数与选型逻辑，为工程师提供精准的尺寸对照与避坑指南。
一、接线端子规格分类与尺寸标准

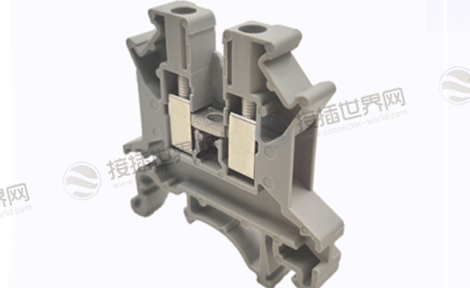

1.通用型端子(UK/NT系列)
尺寸参数：
间距：5.0mm/5.08mm/7.62mm(如菲尼克斯UK 5N);
宽度：单层6.2mm，双层12.4mm(叠加安装);
适用线径：0.2-6mm²(电流10-32A)。
典型应用：PLC控制柜信号接线、传感器连接。
2.大电流端子(H/HD系列)
尺寸参数：
间距：10.16mm/15mm(如魏德米勒HD 10.16);
导体截面积：16-300mm²(电流80-500A);
安装孔距：30-50mm(适配M6-M10螺钉)。
典型应用：光伏逆变器直流侧、储能电池组汇流。

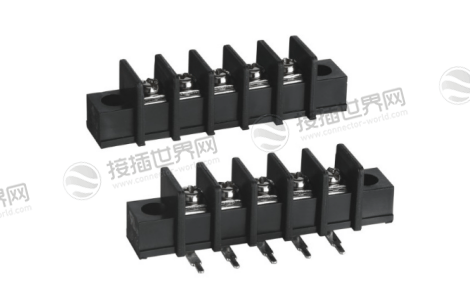

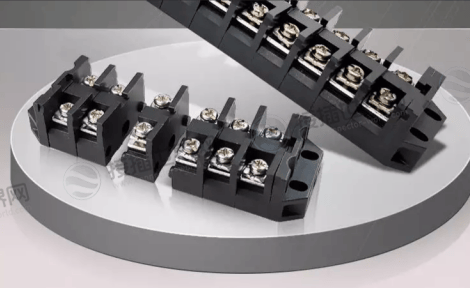

3.栅栏式端子(TB/JB系列)
尺寸参数：
栅栏高度：8-15mm(防触指设计);
接线孔径：Φ3.5-Φ8mm(如正泰NTB2-60);
防护等级：IP20(基础型)/IP65(防水型)。
典型应用：电机接线盒、户外配电箱。

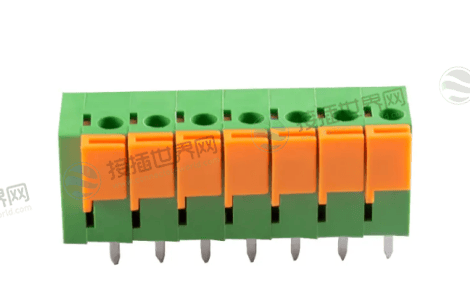

4.弹簧端子(PUSH-IN系列)
尺寸参数：
插拔深度：≥8mm(如万可TOPJOB S 2.5);
线径适配：0.14-4mm²(免工具压接);
宽度：5.2mm(高密度安装)。
典型应用：楼宇自动化、照明控制系统。
二、关键尺寸参数解读与选型要点
1.间距(Pitch)
安全标准：相邻端子间距需≥电压等级×0.5mm(如220V电路间距≥3.5mm)。
案例：某设备因端子间距不足(2.54mm)导致爬电短路，升级为5.08mm间距端子后故障率下降90%。
2.导体截面积与电流承载
对照表：
|
线径(mm²) |
额定电流(A) |
适用端子类型 |
|
0.5-1.5 |
10-16 |
UK 3N |
|
2.5-6 |
20-32 |
UK 5N |
|
10-35 |
63-125 |
HD 10.16 |
|
50-120 |
160-300 |
H 35mm² |
3.安装方式与尺寸适配
导轨安装：35mm标准导轨需匹配卡扣宽度7.5/15mm，并预留20%扩展空间;
螺钉固定：M4螺钉孔距推荐25mm(单孔承重≤1.5kg)。
三、常见选型误区与解决方案
1.忽视线缆弯曲半径
问题：6mm²线缆弯曲半径需≥8倍线径(48mm)，选型过密导致绝缘层磨损;
对策：选用侧面出线端子(如菲尼克斯PTFIX 6)或增加走线槽空间。
2.环境适配不足
高温场景：长期>105℃需选陶瓷基座端子(如泰科AK3系列)，尺寸增加15%-20%;
潮湿环境：IP67防水端子需额外预留密封圈压缩空间(如壳体长度+2mm)。
3.混用不同品牌端子
风险：外观相似但尺寸公差±0.2mm可能导致插接不良;
建议：统一品牌或验证兼容性(如中航光电LXT与菲尼克斯PT部分型号通用)。
掌握接线端子规格尺寸大全，可显著提升选型效率与系统可靠性。通过匹配间距、电流及安装参数，能有效规避设计风险，接插世界网提供菲尼克斯、魏德米勒、中航光电等品牌全系列端子现货，支持参数速查与一站式采购，助您快速完成精准选型!
