接线端子排规格型号怎么选?一文详解分类与参数
在电气系统中，接线端子排的规格型号直接影响电路连接的稳定性与安全性。无论是工业设备组装还是电力工程设计，明确 “接线端子排规格型号” 的含义及选型逻辑，都是高效采购与可靠应用的前提。本文将从分类标准、参数解读、选型要点三方面展开，为连接器行业从业者提供清晰的决策参考。
一、接线端子排规格的核心分类
1.按结构形式划分

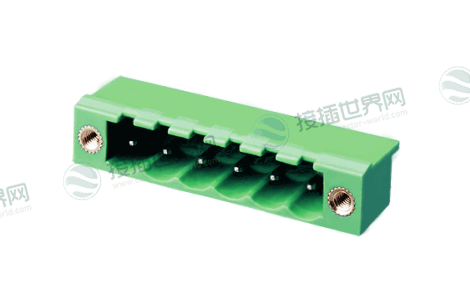

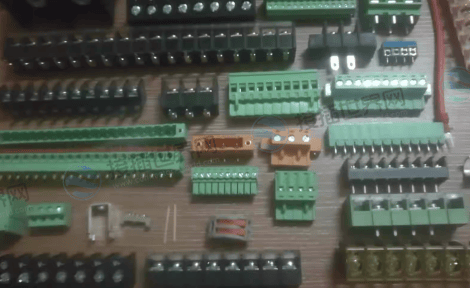

插拔式端子排：如 3.5mm 间距双层端子，支持带电热插拔，适合频繁维护场景，型号多以 “PH”“PA” 开头(如 PH-10EDG)。
栅栏式端子排：通过螺丝紧固导线，额定电流可达 100A 以上，常见于配电柜，型号如 “JXP-9.5”“TB-6015”。

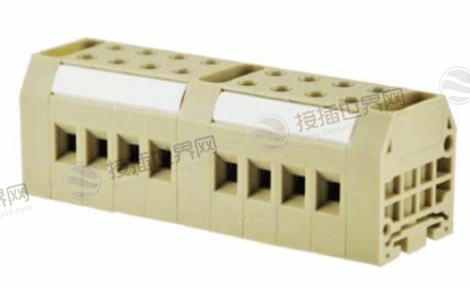

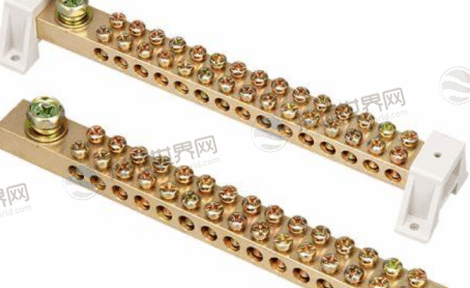

导轨式端子排：适配 35mm 标准 DIN 导轨安装，模块化设计便于扩展，典型型号 “UK 系列”“UT 系列”。
2.按用途场景划分
高压端子排：耐压等级≥1000V，带绝缘隔板，如 “HV-240” 适用于新能源汽车电池包。
微型端子排：间距≤3.81mm，适合精密仪器，型号 “WUK-2.5” 可连接 0.14-2.5mm² 导线。
二、型号命名规则与关键参数解析
1.型号编码逻辑
以 “JTSA-10/12” 为例：
JTSA：企业自定义系列(如 “接插件端子排 A 型”);
10：额定电流 10A;
12：接线位数 12 位。
2.核心参数对选型的影响
额定电流：需预留 20% 冗余(如负载 8A 选 10A 规格);
额定电压：交流 / 直流需匹配系统电压(如 AC 600V 或 DC 1000V);
导线截面积：支持硬线 / 软线规格(如 0.5-4mm² 对应端子孔径 φ3.2mm);
防护等级：IP20(防固体)至 IP67(防水防尘)，户外场景需选高防护型号。
三、不同受众的选型关注点
工程师：侧重技术参数匹配，如温升测试数据(≤60K)、阻燃等级(UL94 V-0)、爬电距离(污染等级 Ⅲ 需≥8mm);
采购员：关注性价比与供货周期，优先选择通过 CE、ROHS 认证的品牌(如菲尼克斯、魏德米勒、接插世界网入驻厂家)，同时对比相同规格下的价格与交期。
阅读推荐：2025年插拔式接线端子排厂家排名 前十厂家核心优势解析
四、常见规格型号对照表
|
类型 |
典型间距 (mm) |
额定电流 (A) |
适用场景 |
代表型号 |
|
插拔式 |
3.5/5.0 |
10-30 |
控制柜快速接线 |
PA10-ED |
|
栅栏式 |
6.3/10.0 |
20-100 |
强电系统固定连接 |
TB-4015 |
|
导轨式 |
5.2/7.62 |
16-63 |
工业自动化设备 |
UK16N |
明确接线端子排规格型号，是保障电气连接可靠性的关键一步。接插世界网汇聚泰科、菲尼克斯等品牌的全规格端子排，提供参数精准筛选与现货采购服务，助力工程师高效选型、采购员便捷下单。立即访问接插世界网，查看更多端子排规格型号详情!
