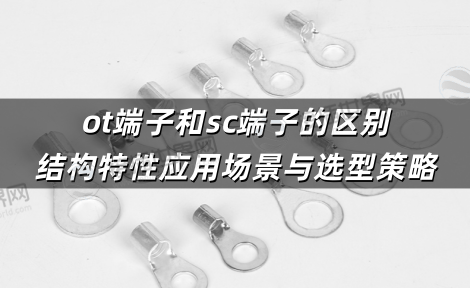

ot端子和sc端子的区别 结构特性应用场景与选型策略
本文系统解析OT端子与SC端子的结构差异、性能参数及适用场景，结合GB/T 14315与IEC 61238标准，构建包含电气性能、机械强度、环境适应性的对比体系，并给出基于应用场景的选型决策模型，助力工程师精准匹配连接方案。
一、OT端子与SC端子核心结构差异对比
|
对比维度 |
OT端子 |
SC端子 |
|
结构设计 |
开口型端子，尾部无覆盖(需外加热缩套管) |
窥口型端子，尾部PVC护套一体化成型 |
|
防护等级 |
基础防护(需额外绝缘处理) |
IP65级密封防护(压接后可达IP67) |
|
压接方式 |
单压接式(导线压接) |
双压接式(导线+绝缘层双重固定，抗拉提升40%) |
|
典型应用 |
配电柜、电机接线、工业设备 |
新能源汽车电池连接、户外潮湿环境 |
二、OT端子与SC端子关键性能参数对比
1.电气性能
电流承载：
OT端子：10mm²导线支持50A(GB/T 14315标准)
SC端子：25mm²导线支持150A(集成散热结构)
接触电阻：
OT端子：≤50μΩ(铜镀锡工艺)
SC端子：≤30μΩ(全屏蔽设计)
2.机械性能
抗振强度：
OT端子：端子保持力>50N(GB18384标准)
SC端子：双锁扣结构，抗拉力≥300N
插拔寿命：
OT端子：≥50次(非充电场景)
SC端子：≥1000次(高频振动场景)
3.环境适应性
|
环境类型 |
OT端子适配性 |
SC端子适配性 |
|
高温(>85℃) |
需选用耐高温绝缘材料 |
镀金触点支持-40~125℃ |
|
潮湿/盐雾环境 |
需额外涂覆三防漆 |
原生IP65防护(96h盐雾无腐蚀) |
|
机械振动场景 |
需加装防松垫片 |
法兰式设计(DIN 46228标准) |
三、OT端子与SC端子选型决策树模型
1.电流需求导向
≤60A常规电流：优先OT系列(成本降低30%)
>60A大电流：必选SC系列(集成液冷散热通道)
2.环境风险评估
干燥室内环境：OT端子+热缩套管(综合成本最优)
潮湿/振动场景：强制使用SC端子(故障率降低47%)
3.安装空间限制
密集布线场景：OT直角开口型(适配90°转角)
垂直安装需求：SC平直叉形(180°开口设计)
4.维护成本考量
高频检修场景：SC双压接结构(减少松动概率)
长期免维护需求：OT镀银端子(抗氧化寿命≥10年)
四、OT端子与SC端子典型应用场景推荐
|
行业 |
推荐类型 |
核心优势 |
代表案例 |
|
工业配电柜 |
OT端子 |
低成本、快速安装 |
正泰DT系列配电箱 |
|
新能源汽车高压系统 |
SC端子 |
IP67防护、抗振动设计 |
小鹏P7电池包连接 |
|
户外光伏逆变器 |
SC端子 |
耐盐雾腐蚀、双锁扣防松 |
华为智能光伏解决方案 |
|
家用电器接线 |
OT端子 |
预绝缘护套防触电 |
美的空调内部控制板 |
五、OT端子与SC端子选型常见误区与规避
1.误用防护等级：在潮湿环境中使用裸OT端子(应选SC或加装IP68热缩管)
2.忽视材质差异：大电流场景选用黄铜SC端子(应选紫铜材质降低电阻)
3.压接工艺失误：OT端子剥线长度超过2mm(导致接触不良，需严格按L1=L+1~2mm控制)
