插拔式接线端子的作用全解析：选型要点与工业应用优势
插拔式接线端子作为工业电气连接的核心组件，凭借模块化设计(间距5.08mm/3.81mm)与快速维护特性，广泛应用于PLC控制柜、新能源设备及自动化产线。其核心作用体现在简化布线复杂度(减少接线时间40%)、支持热插拔维护(MTTR降低60%)及增强系统扩展性。本文结合IEC 60947标准与行业案例，深度解析插拔式端子的技术价值与选型逻辑。
一、插拔式接线端子的核心作用
1.模块化快速连接
结构设计：插头与插座分离式结构(如菲尼克斯PTFIX系列)，支持即插即用，适配标准化线束预制(如M12预装线缆)。
效率提升：相比螺钉端子，插拔式接线速度提升50%，适用于自动化产线批量装配。
2.高可靠性与抗振性能
锁扣设计：推拉式锁扣(如魏德米勒WINSTA系列)确保插合力15-30N，抗振等级达IEC 61373 Class B(20g加速度)。
触点镀层：镀金/镀银触点(接触电阻≤0.5mΩ)，耐受50,000次插拔寿命。
3.维护与扩展便捷性
热插拔支持：带电更换模块(如PLC I/O板)，减少停机损失;
扩展能力：通过级联扩展模块(间距5.08mm)，单柜支持≤512路信号接入。
4.防护与安全强化
IP防护等级：基础IP20，高防护型号(如中航光电LXT系列)达IP67，耐受油污与高压冲洗;
防误插设计：键槽定位与颜色编码(红/蓝区分电源与信号)，降低接线错误率90%。
二、典型应用场景与选型要点
1.工业自动化控制柜
需求：多节点(≥32路)、抗电磁干扰(EMC EN 61000);
方案：菲尼克斯PT 2.5系列(间距5.08mm，额定电流12A)，搭配屏蔽罩抑制辐射。

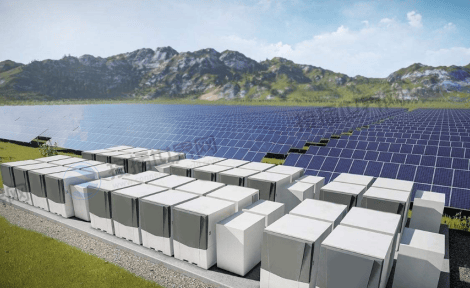

2.新能源设备(光伏/储能)
需求：耐高温(-40℃~+120℃)、大电流(35A+);
方案：魏德米勒WDU 6系列(铜镀锡端子，支持35mm²线缆，IP65防护)。

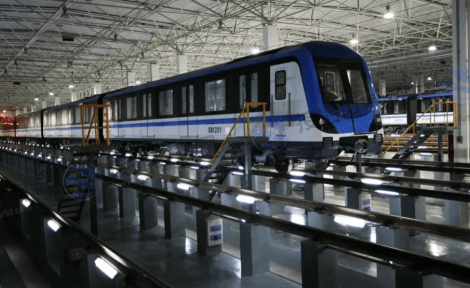

3.轨道交通信号系统
需求：抗振防松、长寿命(≥100,000次插拔);
方案：中航光电LXT系列(双触点冗余设计，不锈钢锁扣)。
三、选型关键参数对照表
| 参数项 | 标准值/选项 | 应用影响 |
|---|---|---|
| 额定电流 | 0.5A - 50A(按端子尺寸分级) | 过载选型易导致温升超标(>55K) |
| 防护等级 | IP20(基础)、IP67(户外) | 潮湿环境需IP67并填充硅胶 |
| 插拔寿命 | ≥10,000次(工业级) | 高频维护场景选镀金触点(寿命提升3倍) |
| 锁扣类型 | 推拉式、翻盖式、螺钉固定 | 振动环境优选推拉式(操作力≤20N) |
四、常见问题与解决方案
1. 插拔力异常导致接触不良
检测：插拔力测试仪(标准值15-30N)，超出范围需更换端子;
处理：清洁触点氧化层并涂抹导电脂(如道康宁DC-4)。
2.模块扩展后信号干扰
成因：未使用屏蔽罩或接地不良;
对策：加装金属屏蔽罩(如菲尼克斯SFNX系列)，线缆单点接地(阻抗≤0.1Ω)。
3.高温环境绝缘老化
预防：选PA66+30%玻纤壳体(耐温120℃)，避免PVC材质变形。
插拔式接线端子的作用贯穿电气系统的灵活部署与高效维护，通过匹配电流参数、锁扣设计及防护等级，可显著提升设备可靠性，接插世界网提供菲尼克斯、魏德米勒、中航光电等品牌全系列插拔式端子现货，支持型号速查与专业技术指导，助您快速完成高可靠连接!
