精密连接器类型大全 从工业到医疗的20种应用场景

精密连接器的类型选择直接决定设备性能与可靠性，接插世界网技术团队统计显示，超60%的设计故障源于连接器类型误选。本文依据IEC 60603标准，深度解析工业控制、汽车电子、医疗器械等六大场景下精密连接器的分类体系，涵盖高速传输、高压隔离、微型化等关键技术指标，帮助用户精准匹配泰科、莫仕等品牌产品，规避选型风险。

一、精密连接器按应用场景分类

1.工业控制类

防水型：IP67防护等级(如中航光电J30J系列)，耐盐雾240小时，适配AGV机器人。

抗振动型：四点锁扣+硅胶缓冲(泰科Dynamic系列)，耐受20G振动加速度。

2.汽车电子类

高压连接器：800V平台碳化硅方案(如中航光电HC系列)，耐温150℃。

高速数据传输型：Fakra/HSD接口(矢崎VH-HSD系列)，支持10Gbps以太网传输。

3.医疗设备类

抗腐蚀型：医用级PEEK材料(莫仕MediSpec系列)，耐受500次高温灭菌。

微型化连接器：0.4mm间距(泰科Micro-MaTch系列)，用于内窥镜成像模块。

二、精密连接器按结构设计分类

板对板连接器

堆叠高度0.5mm(中航光电BTH系列)，用于TWS耳机主板互连。

浮动式设计(维峰电子FPC系列)，三轴容差±0.3mm。

线对板连接器

ZIF零插拔力结构(JST SHF系列)，插拔寿命10万次。

自锁卡扣式(莫仕CLIK-Mate系列)，锁紧力6N。

射频同轴连接器

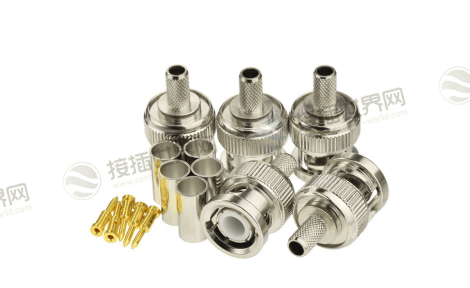

SMA/SMP接口(罗森伯格HFM系列)，40GHz带宽，驻波比<1.2。

板载天线连接器(泰科AMC系列)，支持5G毫米波传输。

三、精密连接器按传输介质分类

1.电信号连接器

大电流型：100A载流能力(中航光电POWER系列)，接触电阻<0.5mΩ。

高频高速型：56Gbps传输速率(安费诺STRADA Whisper系列)，损耗<3dB@28GHz。

2.光纤连接器

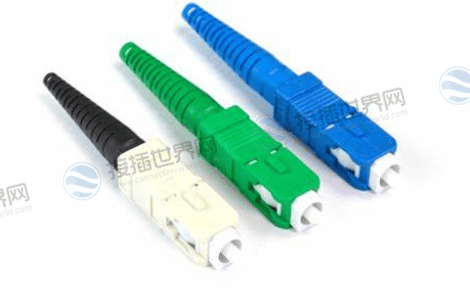

LC/SC接口(住友电工FPC系列)，插入损耗<0.2dB。

MPO多芯连接器(莫仕LightBand系列)，支持400G光模块。

3.混合传输型

光电复合连接器(泰科CPC系列)，集成4电+2光通道。

电源信号一体式(矢崎Power+系列)，12V电源与CAN信号同步传输。

精密连接器的类型选择需综合考虑场景需求与性能参数，接插世界网提供泰科、中航光电等品牌全类型连接器的3D模型库、技术白皮书及免费样品服务，并配备智能选型系统一键匹配应用场景。立即访问官网，获取《精密连接器类型对照手册》及行业解决方案。
