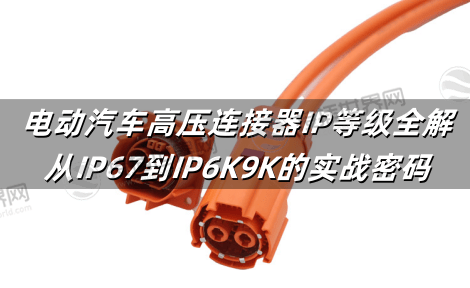

电动汽车高压连接器IP等级全解：从IP67到IP6K9K的实战密码
作者：zhuqi来源：接插世界网浏览量：30时间：2025-06-05 14:05:07
在电动汽车电池浸水、底盘高压冲洗等极端场景下，高压连接器的IP防护等级成为守护高压安全的最后防线，但80%的工程师混淆IP67与IP6K9K的本质差异，导致选型错误，接插世界网以超充枪、电池包等关键部位为例，系统拆解电动汽车高压连接器的防护等级(IP等级)的实现逻辑与认证陷阱。
一、 IP代码解剖：三位字符背后的生死标准
设计工程师必懂基础
二、 不同部件的IP等级铁律(车企实测数据)
2024年TOP10车企企业标准
| 高压部件 | 强制IP等级 | 测试参数 | 代表型号 |
|---|---|---|---|
| 电池包总成 | IP67 | 1米/30分钟 | 宁德时代麒麟电池 |
| 超充枪接口 | IP6K9K | 80℃水/100bar/0.3m距离 | 特斯拉V4液冷枪 |
| 电机控制器 | IP67 | 40℃温水/30分钟 | 比亚迪e平台3.0 |
| 底盘DC - DC模块 | IP6K9K | 14个喷嘴全方位喷射 | 小鹏G9 |
三、 实现高IP等级的核心技术(附成本对比)
密封方案四重防线
1. 壳体密封工艺
| 工艺类型 | 防尘/防水原理 | 成本增幅 | 适用IP等级 |
|---|---|---|---|
| O型圈压缩 | 硅胶圈25%压缩率 | +15% | IP67 |
| 超声波焊接 | 熔深0.5mm无缝隙 | +40% | IP68 |
| 激光封焊 | 氩气保护熔池 | +120% | IP69K |
2. 线束出口防护
IP67方案：单层热缩管(壁厚1.2mm)
IP6K9K方案：
灌封胶(Hysol 9394) + 双壁热缩管 + 不锈钢铠甲护套
四、 测试认证防坑指南(避免90%失效)
质量工程师血泪总结
1. IP67 vs IP6K9K测试本质差异
| 测试项 | IP67 | IP6K9K |
|---|---|---|
| 水温 | 常温 | 80±5℃ |
| 水压 | 静水压 | 80 - 100bar |
| 喷射角度 | 无要求 | 0°、30°、60°、90° |
2. 车企加严测试曝光
宁德时代电池包：IP67后追加带振动浸泡(振幅±2mm/50Hz)
小鹏底盘件：IP6K9K后追加-40℃冷冻冲击(验证密封圈弹性)
五、 降本增效方案(国产替代实测数据)
采购总监决策依据
电动汽车高压连接器的防护等级(IP等级)是平衡 “密封可靠性-测试成本-工艺难度”的系统工程，从IP67静态浸泡到IP6K9K高压蒸汽喷射，每个等级都在挑战不同的失效模式。
