RS232转RS485终极指南：原理、接线方案及工业级转换器选型

在工业自动化设备升级中，RS232转RS485是解决老旧设备联网的关键，但错误接线会导致总线瘫痪(如未接终端电阻引发信号反射)，接插世界网从电气原理到实战方案，拆解转换器内部电路设计，助您规避波特率失配、共模干扰等9大陷阱，保障通信稳定性。

一、为什么需要RS232转RS485?

通信协议本质差异：

典型应用场景：

PLC连接多台232仪表 → 通过485总线组网

医疗设备数据上传 → 解决机房远距离传输

二、三种转换方案深度对比

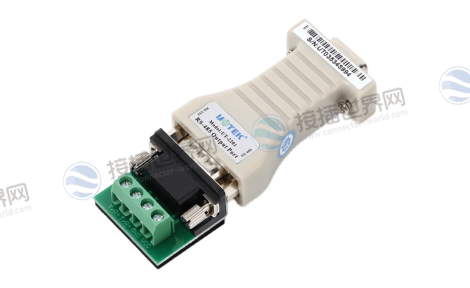

1. 无源转换器(成本最低)

原理：仅做电平转换(MAX485芯片)

缺陷：无隔离，雷击损坏率>60%

适用：室内短距离(<50米)

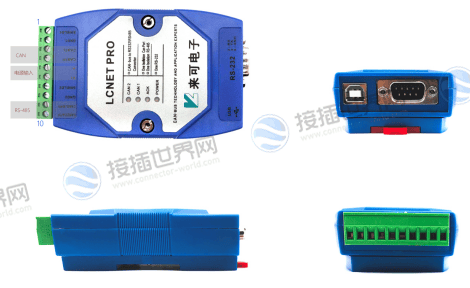

2. 有源隔离型(工业主流)

核心：

光耦隔离(耐压3000Vrms)

防雷管(承受10/700μs浪涌)

型号示例：MOXA UPort 485I

3. 协议转换器(智能扩展)

功能：RS232/485转TCP/IP

场景：设备远程监控(如Modbus RTU转Modbus TCP)

三、接线实战图解(避坑指南)

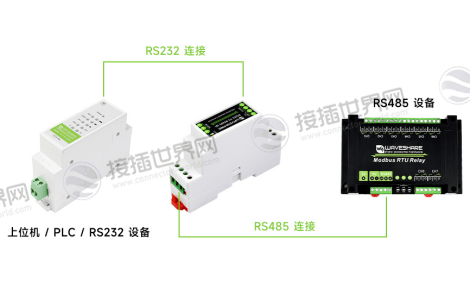

正确接线拓扑：

致命错误案例：

❌ 未接终端电阻 → 信号反射导致通信中断

❌ A/B线反接 → 逻辑逆反(需调换线序)

❌ 屏蔽层未接地 → 共模干扰误码率飙升

四、工业级选型参数对照表

> 注：数据基于IEC 61000-4-5标准，接插世界网可提供测试报告

五、故障排查三步法

1. 物理层检测：

万用表测A-B电压：空闲时>200mV(正常)

示波器看信号波形：畸变则检查终端电阻

2. 协议层诊断：

波特率偏差<2%(115200bps时误差≤2300bps)

3. 干扰定位：

共模电压>±7V时需加强隔离

RS232转RS485是工业通信改造的基石，选错转换器可能导致整个生产线数据中断，工程师需重点考量隔离强度、防雷等级及温度适应性——尤其高温车间需选择-40~125℃宽温型号。
