工业航空插头插座接线全指南：7步标准化流程与高频问题解决方案

工业航空插头插座的接线质量直接决定设备在振动、潮湿等恶劣环境下的可靠性，错误操作可能导致短路、火花甚至爆炸风险，接插世界网依据IPC-A-610G军工标准及泰科(TE)、航联技术规范，分步解析接线流程，针对防爆密封失效、信号干扰等痛点提供实测解决方案，助力工程师实现本质安全连接。

相关推荐：工业航空插头终极指南：型号、品牌、接线、规格全解析与选型策略

一、接线前关键准备

1. 安全与工具清单

断电操作：确认设备电源完全断开，使用万用表检测电压<5V(防触电核心措施)。

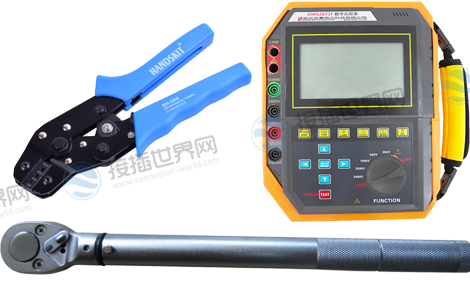

必备工具：

2. 部件识别规范

端子功能标识：

电源+(红色)、电源-(黑色)、信号线(蓝色)、接地(黄绿双色);

防爆型号需核对ATEX认证标签(如航联Y27EX壳体激光刻印)。

二、标准化接线流程

步骤1：线缆预处理

剥线长度公式：端子压接筒长度+1mm(例：TE 228系列需7.2mm);

屏蔽层处理：编织网反折套热缩管，覆盖率≥90%(防信号干扰关键)。

步骤2：端子压接/焊接

压接参数：

焊接要点：烙铁温度320±10℃，时间≤5秒(防止绝缘体碳化)。

步骤3：端子插入与锁止

防错顺序：按插头壳体PIN序(航联Y50系列顺时针编号)插入，听到“咔嗒”声后探针检测锁片弹力≥0.8N;

接地专项：接地线长≤100mm，铜带接触面打磨至Ra≤3.2μm(电阻≤0.1Ω)。

步骤4：双重防爆密封

1. 腔体密封：

螺纹均匀涂抹硅脂(道康宁DC-4)，旋紧力矩：M25接口=5.4N·m，M40接口=8.5N·m;

2. 线缆入口密封：

双O型圈+金属电缆夹，压缩率30%-40%(原2mm压至1.4mm)。

三、连接方式与场景适配

四、高频问题解决方案

问题1：密封失效导致爆炸风险

根源：密封圈压缩不足(标准压缩率30%-40%);

方案：更换加厚0.5mm氟橡胶圈(例：原2mm→选2.5mm)。

问题2：信号干扰(工业场景)

对策：

1. 屏蔽层360°搭接接地环(禁用“猪尾巴”式);

2. 信号线与动力线分腔布置(航联Y50EX双腔设计)。

问题3：端子退针

预防：二次锁止机构测试(弹力≥1N);

应急：注入厌氧胶(乐泰638)固化24小时。

五、测试与验证标准

工业航空插头插座接线的核心在于 “断电操作、力矩控制、双重验证”：防爆场景严守螺纹密封力矩标准(如M25接口5.4N·m)，信号系统执行屏蔽层全覆盖接地，完工后必做气密+绝缘双测试，接插世界网现货供应航联、泰科全系列认证插头。
