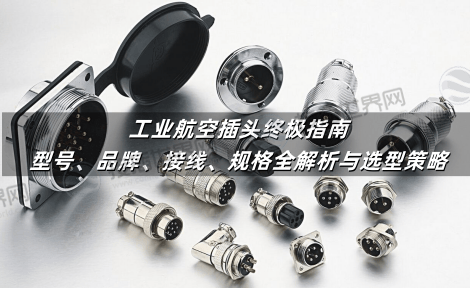

工业航空插头终极指南：型号、品牌、接线、规格全解析与选型策略
工业航空插头是专为严苛工业环境设计的高可靠性连接器，采用锌合金/不锈钢外壳，防护等级达IP67/IP68，耐温-55℃~125℃，抗振动冲击(147m/s²)，支持高电流(如12A)及高速数据传输(10Gbps)，适用于自动化设备、轨道交通、航空航天等领域，兼具抗盐雾、耐腐蚀特性，确保极端条件下稳定运行。
接插世界网基于国标(GB 5226)、军工标准(GJB)及头部品牌技术规范，深度解析型号选型、品牌性能边界、7步接线铁律及与航空航天插头的成本-性能差异，助力工程师规避选型陷阱，实现本质安全连接。
一、型号大全一览表：场景化选型指南
1. 国际标准型号体系
MIL军工级：
如Amphenol MS3102A，抗振196m/s²，耐盐雾≥48小时，适用飞机地面供电，插拔寿命5000次。
工业通用级：
M12微型系列：龙仕M20.8(IP68防护，1.5A载流)，适配户外通信设备;
GX16中型系列：额定电流16-32A，用于无人机动力接口。
2. 特种场景型号推荐
| 场景 | 首选型号 | 关键参数 | 优势 |
|---|---|---|---|
| 石油防爆 | 航联Y27EX | 100A载流，ATEX认证，316L不锈钢 | 耐H₂S腐蚀 |
| 水下机器人 | 鸿万科W系列 | IP68(60巴水压)，316不锈钢外壳 | 抗深水压力 |
| 医疗设备 | 飞达P40 | 无铅工艺，ISO 13485认证 | 生物兼容性 |
3. 选型避坑三大陷阱
电流-线径误配：28AWG线接3A负载→温升120℃熔毁;公式：最小线径(mm²)= 电流(A) ÷ 4;
防护等级虚标：IP68需索要水下测试报告(如鸿万科60巴实测);
接口兼容风险：M12 A/B编码误接烧毁PLC模块，选防呆卡槽或彩色编码。
更多详情：2025工业航空插头型号大全一览表：选型指南与参数速查
二、2025十大品牌排行：技术权威榜单
1. 评估维度与痛点覆盖
军工认证：航联GJB 2889、Amphenol MIL-DTL-5015;
电气性能：接触电阻≤2mΩ(镀金触点)，载流密度200A@25mm²;
运维需求：模块化更换设计(单针维修<3分钟)。
2. TOP5品牌核心技术对比
| 品牌 | 拳头产品 | 极限性能 | 适配场景 |
|---|---|---|---|
| 曼奈柯斯 | IP69K插头 | 耐受高压蒸汽清洗 | 食品加工设备 |
| 航联 | Y27EX | 抗振196m/s²，耐H₂S腐蚀 | 石油防爆 |
| Amphenol | MS3102A | -65℃~200℃宽温域 | 航空航天 |
| 鸿万科 | W系列 | IP68深水防护(60巴) | 水下机器人 |
| 飞达电子 | P40 | 无铅工艺，医疗认证 | 呼吸机电源 |
3. 采购验证指南
防爆型号查ATEX官网编号(如航联Y27EX可追溯);
高载流型号需第三方温升报告(ΔT≤30℃为合格)。
更多详情：2025年工业航空插头十大品牌排行榜：技术参数、场景适配与选型指南
三、插座接线7步标准流程：军工级安全规范
1. 安全准备
断电挂牌上锁(LOCKOUT/TAGOUT)，万用表验电<5V;
工具清单：防爆压接钳(压接力1800N±100)、力矩扳手(量程0.5-10N·m)。
2. 接线核心步骤
步骤1：剥线长度=端子压接筒长+1.5mm(例：TE 228系列需7.5mm);
步骤2：压接参数(2.5mm²线→压接力1800N，压痕0.5-0.7mm);
步骤3：极性核对(工业标：1针火线/2针零线/3针地线);
步骤4：防爆密封→ M25螺纹涂硅脂，力矩5.4N·m;
步骤5：接地线长≤150mm，接地电阻≤0.1Ω(接触面Ra≤3.2μm)。
3. 高频问题解决方案
过热：接触电阻>5mΩ → 更换镀银端子(电阻≤2mΩ);
防水失效：密封圈压缩率检测(压后厚度=原厚×65%);
电弧烧蚀：采用灭弧栅设计(航联Y50EX分断<15ms)。

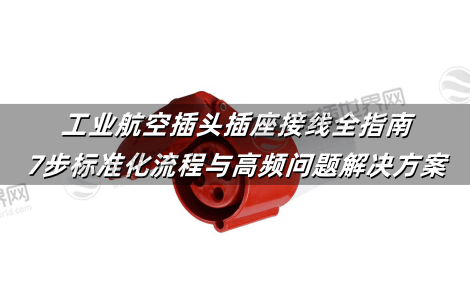

更多详情：工业航空插头插座接线全指南：7步标准化流程与高频问题解决方案
四、规格参数解析：电气与机械性能边界
1. 核心规格对照表
| 参数类型 | 工业级标准 | 军工级标准(对比参考) |
|---|---|---|
| 载流能力 | 100A@10mm²(航联Y50) | 50A@10mm²(减重设计) |
| 耐压等级 | AC 1500V(GB 5226) | DC 2250V(GJB 548B) |
| 温度范围 | -40℃~125℃ | -65℃~200℃(HB 7866) |
| 插拔寿命 | 5000次(镀银触点) | 10000次(铍铜镀金) |
2. 防护等级应用差异
IP54：常规工业(KP YD20K3TPJ3Z，防喷溅);
IP68：深水设备(鸿万科W系列，水下1米/30分钟);
IP69K：曼奈柯斯食品机械插头，耐受高压蒸汽清洗。
更多详情：2025年工业航空插头规格一览表：选型指南与核心参数解析
五、工业级VS航空级：4大本质区别
1. 标准与认证差异
工业级：GB 5226基础安全，ATEX可选;
航空级：强制GJB 2889军标+MIL-DTL-38999防爆认证。
2. 极端环境性能对比
| 维度 | 工业航空插头 | 航空航天插头 |
|---|---|---|
| 抗振强度 | 50m/s²(GB/T 2423.10) | 196m/s²(GJB 150.16) |
| 盐雾时间 | ≥48小时 | ≥72小时(海洋环境) |
| 材料成本 | 壳体锌合金(￥50 - 300) | 钛合金(￥500 - 3000) |
3. 选型成本策略
地面设备：工业级省成本80%(例：机床用航联Y27EX);
航空燃油系统：强制航空级(TE MS3102A防燃油渗透)。

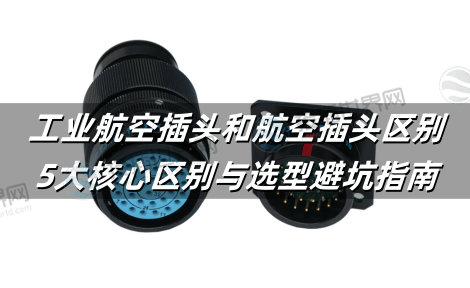

更多详情：工业航空插头和航空插头区别：5大核心区别与选型避坑指南
工业航空插头选型需紧扣 “场景强适配、参数零虚标、认证真有效” 三大原则：防爆场景认准航联Y27EX(ATEX+100A载流)，深水环境锁定鸿万科W系列(IP68实测)，接线作业严守7步法(力矩误差≤±5%)，接插世界网直供全系列认证现货，军工品质保障设备终身零故障。
