2025年工业航空插头规格一览表：选型指南与核心参数解析
工业航空插头规格的精准匹配是保障设备电气安全的关键，选型失误易引发过载、密封失效等风险。本文基于国标(GB 5226)、军工标准(GJB 2889)及头部厂家技术规范，系统解析12类主流工业航空插头的规格参数，针对新能源、医疗、防爆等场景提供选型对照表与避坑方案，助力工程师高效适配需求。
相关推荐：工业航空插头终极指南：型号、品牌、接线、规格全解析与选型策略
一、国际标准规格体系

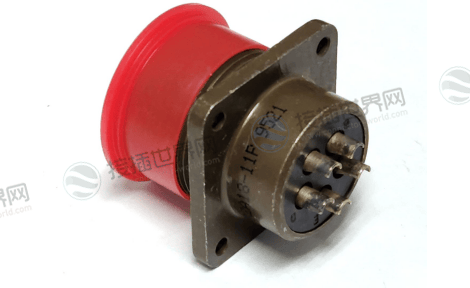

1. MIL军工级规格
代表型号：Amphenol MS3102A
电流/电压：20A@250V DC(4芯动力传输)
防护性能：抗振196m/s²，耐盐雾≥48小时(MIL-C-5015标准)
应用场景：飞机地面供电、装甲车动力系统。
插拔寿命：≥5000次(铜镀金触点，接触电阻≤2mΩ)。
2. 工业通用级规格
微型系列(M8/M12)：

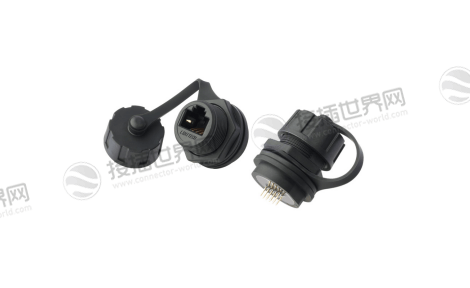

龙仕M20.8(RJ45接口)：IP68防护，-40℃~80℃宽温，1.5A载流，适配户外通信设备。
中型系列(GX16/GX20)：
额定电流16A-32A，螺纹锁紧，用于舞台灯光、无人机动力接口。
二、国内主流规格分类
1. 防爆密封型
| 型号 | 核心规格 | 认证要求 |
|---|---|---|
| 航联Y27EX | 100A载流，IP67，316L不锈钢 | ATEX/Ex nA IIC T4 |
| 中力航ZLHLGG.0B.303 | 5 - 30A，IP65，耐振15g | CQC认证 |
2. 深水防水型

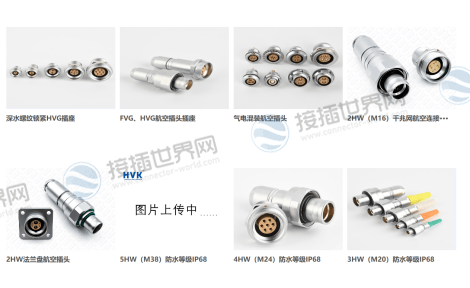

鸿万科W系列：IP68(60巴水压验证)，316不锈钢外壳，适用水下机器人。
飞达P40系列：7A@250V，PPU密封圈，5-32芯定制，适配医疗设备。
3. 高密度信号型
LEMO FGG.0B.304：耐压15kV，支持μV级信号传输(MRI设备);
KP YD20K3TPJ3Z：20A载流，IP54，符合GB 5226-85国标，专用于机床动力线。
三、选型避坑指南
1. 电流-线径匹配误区
案例：28AWG线(载流上限0.5A)接3A负载→温升>120℃熔毁。
公式：最小线径(mm²)= 负载电流(A) ÷ 4(安全系数)。
2. 防护等级虚标验证
IP68真实性：需提供水下测试报告(例：鸿万科W系列实测60巴/30分钟);
防爆认证：核对ATEX编号官网可追溯(航联Y27EX)。
3. 接口兼容性风险
问题：M12 A编码插头误接B编码插座→烧毁PLC模块;
方案：选用彩色编码(A编码蓝/B编码黑)或防呆卡槽偏移设计。
四、工业航空插头规格一览表
| 品牌 | 型号 | 针数/芯数 | 额定电流 | 防护等级 | 应用场景 |
|---|---|---|---|---|---|
| 航联 | Y27EX | 12 - 121针 | 100A | IP67 | 石油防爆设备 |
| 中力航 | ZLHLGG.0B.303 | 2 - 48芯 | 5 - 30A | IP65 | 工业振动环境 |
| Amphenol | MS3102A | 4芯 | 20A | IP44 | 军工地面供电 |
| 飞达 | P40系列 | 5 - 32芯 | 7A | IP67 | 医疗器械 |
| KP | YD20K3TPJ3Z | 3芯 | 20A | IP54 | 机床动力线 |
| 龙仕 | M20.8 | RJ45接口 | 1.5A | IP68 | 户外通信 |
五、特种场景适配规格推荐
| 场景 | 首选型号 | 关键参数 | 适配优势 |
|---|---|---|---|
| 新能源充电桩 | 航联HD - 200 | 200A载流，750V耐压 | 温度监控端子防过载 |
| 航空航天 | Amphenol MS3102A | -65℃~200℃宽温域 | 抗极温变形 |
| 医疗设备 | 飞达PC20F - S | 无铅工艺，生物兼容认证 | 符合ISO 13485标准 |
工业航空插头选型的核心在于 “参数精准匹配、认证真实有效、场景强适配”：
防爆场景：认准航联Y27EX(ATEX认证+100A载流);
深水环境：锁定鸿万科W系列(IP68实测60巴水压);
信号传输：首选LEMO防误插设计(15kV耐压)，接插世界网现货供应全系列认证产品。
