2025工业航空插头型号大全一览表：选型指南与参数速查
工业航空插头型号繁杂，选型失误易导致连接失效或设备损坏，接插世界网基于国标(GB 5226)、军工标准(GJB)及头部厂家技术规范，系统梳理M系列、螺纹锁紧型、防爆型等12类工业航空插头的型号、参数与应用场景，助力工程师快速匹配电气与机械需求，规避过载、密封失效等风险。
相关推荐：工业航空插头终极指南：型号、品牌、接线、规格全解析与选型策略
一、国际标准型号体系(3大主流类别)
1. MIL军工系列

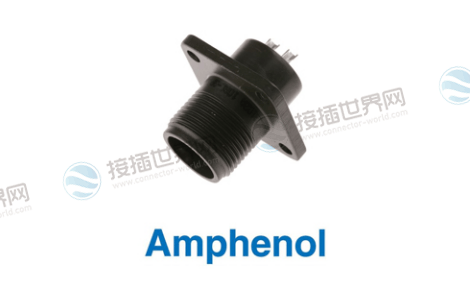

MS3102A系列(Amphenol)：满足MIL-C-5015标准，铝合金外壳，耐盐雾腐蚀，支持4芯动力传输(200V AC/250V DC)，适用于地面供电系统。
特性：螺纹锁紧防脱落，抗振加速度196m/s²，插拔寿命≥5000次。
2. 工业通用系列

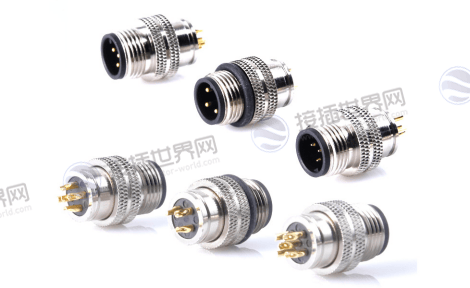

M12/M8微型系列：
应用：传感器、PLC信号传输，支持3-8针配置。
代表型号：龙仕M20.8系列(RJ45接口)，IP68防护，-40℃~80℃宽温设计，适配户外通信设备。
GX16/GX20中型系列：额定电流16A-32A，螺纹连接，适用于舞台灯光、无人机动力接口。
二、国内主流型号分类(功能与场景维度)
1. 防爆密封型
| 型号 | 核心参数 | 应用场景 |
|---|---|---|
| 航联Y27EX | 316L不锈钢，ATEX认证，耐H₂S腐蚀 | 石油平台防爆设备 |
| 中力航ZLHLGG.0B.303 | IP65防护，5000次插拔寿命，2 - 48芯 | 工业振动环境 |
2. 深水防水型
鸿万科W系列：IP68防护(水下1米/30分钟)，316不锈钢外壳，抗60巴水压，用于水下机器人。
飞达P40系列：PPU材质密封圈，5-32芯可选，额定电流7A/250V，适用于医疗器械、铁路信号。
3. 高密度信号型
LEMO FGG.0B.304：医疗级防误插设计，耐压15kV，支持μV级信号传输(MRI设备)。
KP YD20K3TPJ3Z：符合GB 5226-85国标，IP54防护，螺纹防松结构，专用于机床动力线路。
三、特种应用型号推荐
| 场景 | 推荐型号 | 关键参数 | 优势 |
|---|---|---|---|
| 新能源充电桩 | 航联HD - 200 | 200A载流，750V耐压，温度监控端子 | 防过载设计 |
| 航空航天 | Amphenol MS3102A | MIL - C - 5015认证，-65℃~200℃ | 抗极温变形 |
| 工业自动化 | 龙仕LR20(RJ45) | IP68防护，直通/焊接双版本 | 简化布线，抗电磁干扰 |
| 医疗设备 | 飞达PC20F - S系列 | 15A电流，φ2.5mm触点，无铅工艺 | 生物兼容性认证 |
四、选型避坑指南
1. 电流与线径匹配误区
案例：28AWG线(载流上限0.5A)误接3A负载，导致温升>120℃熔毁。
公式：最小线径(mm²)= 负载电流(A) ÷ 4(安全系数)。
2. 防护等级虚标风险
验证方法：
IP68需提供水下测试报告(例：鸿万科W系列实测60巴水压);
防爆型必须查验ATEX/Ex证书编号(航联Y27EX官网可追溯)。
3. 接口兼容性陷阱
问题：M12 A编码插头误接B编码插座，烧毁PLC模块。
方案：选用彩色编码接口(A编码蓝/B编码黑)，或防呆卡槽偏移设计。
五、工业航空插头型号大全一览表
| 品牌 | 型号 | 针数/芯数 | 额定电流 | 防护等级 | 应用场景 |
|---|---|---|---|---|---|
| 中力航 | ZLHLGG.0B.303 | 2 - 48芯 | 5 - 30A | IP65 | 工业振动设备 |
| 航联 | Y27EX | 12 - 121针 | 100A | IP67 | 石油防爆 |
| Amphenol | MS3102A | 4芯 | 20A | IP44 | 军工地面供电 |
| 飞达 | P40系列 | 5 - 32芯 | 7A | IP67 | 医疗器械 |
| KP | YD20K3TPJ3Z | 3芯 | 20A | IP54 | 机床动力线 |
| 龙仕 | M20.8 | RJ45接口 | 1.5A | IP68 | 户外通信 |
| 飞达 | PC20F - S | 多芯定制 | 15A | IP66 | 汽车电子 |
工业航空插头选型需紧扣 “场景适配、参数合规、认证有效”三大原则：防爆场景认准航联Y27EX(ATEX认证)，深水环境锁定鸿万科W系列(IP68实测)，信号传输首选LEMO防误插设计，接插世界网现货供应全系列认证型号。
