泰科接插件型号代码全解析：五大系列命名规则与应用指南
“泰科接插件型号代码”是工程师识别产品参数、匹配应用场景的核心依据。面对泰科(TE Connectivity)年产量超1200亿件的庞大产品体系，型号代码不仅承载电流、电压、防护等级等核心参数，更隐含锁止机构、镀层工艺等关键技术特性，本文将结合接插世界网B2B平台实战数据，系统拆解AMP/MCP/Dynamic等系列编码规则，为新能源车、工业自动化、重载运输提供精准选型决策链。
一、型号代码通用结构：四段式逻辑拆解
泰科型号采用“功能-参数-变体-标识”四段式结构，每段映射核心属性：
1. 系列代码(首位数字/字母)：定位应用场景与技术阵营
`1-`：高压连接器(如1-967305-1，HVP 800系列)
`3-`：密封信号连接器(如3-22862，MCP 1.5系列)
`5-`：MQS信号端子(如5-928999-5，镀金触点)
2. 电流电压参数(中间6位数字)：定义电气性能
示例：967305 → “96”=96A，“7305”=300V DC(HVP高压系列)
3. 版本与变体(后缀数字/字母)：标识迭代与特殊设计
`-1`：初代标准版
`-CN`：中国本土化生产(如CSJ-CN1800，南通基地)
4. 环境标识(末位字母)：表面处理与防护工艺
`AI`：锌钴合金镀层(耐盐雾2,000小时，TXR40AU00系列)
`BI`：无电镀镍(抗腐蚀，TXR40AC00系列)
表：主流系列型号结构对照
| 系列 | 型号示例 | 代码含义 | 核心参数 |
|---|---|---|---|
| HVP高压 | 1-967305-1 | 96A@300V DC，初代设计 | IP6K9K防水 |
| AMP密封信号 | 3-22862-1 | 13A密封端子，IP67防护 | 发动机舱125℃耐温 |
| Dynamic工业 | 1-1903129-2 | 30A@250V，二代推挽锁扣 | 插拔>5,000次 |
二、汽车电子型号解码：电流/密封/安装三要素
针对新能源车线束场景，型号代码需重点解析三大维度：
1. 电流与电压映射

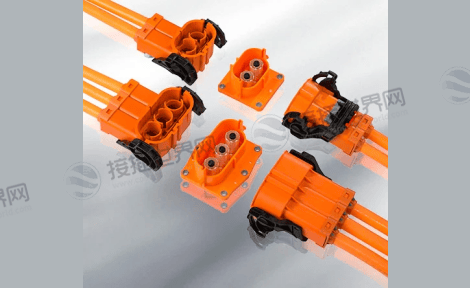

高压系统：HVP 800系列(1-967305)支持250A，用于电池主回路
48V架构：MCP 2.8系列(4-1418390-1)工作电压60VDC，适配低压线束
2. 密封等级标识
双密封圈：AMPSEAL 16系列(如2299329-1)，IP67防护+预装硅胶件，耐发动机舱125℃高温
单密封+排水：NanoMQS系列(9-7xxxx)，IP5K0防护，用于车门区
3. 安装方式代码
面板安装：172159-1(母端护套)，带安装耳适配.031-.078英寸面板
PCB直插：1-776231-1(D-Sub插件)，35针镀金触点，SMT焊接
三、工业与通信型号规则：空间/抗扰/耐久性
1. 空间优化标识
微型化设计：Dynamic D-1000系列(1-1903129-2)，体积比传统型号小80%，编码“D-1000”代表高密度
2. 抗干扰能力映射
360°屏蔽：STRADA WHISPER连接器，型号含“WH”前缀，支持25Gbps传输
军规EMC：CIRP系列(如CIRP-MIL5015)，锌钴镀层抗盐雾，符合MIL-C-5015标准
3. 插拔寿命代码
工业级：Dynamic系列后缀“-2”代表>5,000次插拔(如1-1903129-2)
车规级：AMPSEAL系列默认>100次插拔(如2299329-1)
四、特殊环境型号体系：军工/轨道/高温场景
1. 军规认证代码
MIL-C-38999：TXR40AU00-1410AI适配器，末位“AI”表示锌钴合金镀层，耐盐雾2,000小时
EN45545防火：M12 X-Code系列(aadb010476)，型号含“X”标识阻燃HL3等级
2. 轨道场景专用
抗振动设计：CIRP-MIL5015系列，代码“CIRP”代表圆形金属连接器，耐10Grms振动
3. 极端温度适配
40℃~125℃：HVA400高压连接器，型号“400”隐含宽温域支持
五、型号查询与正品验证路径
1. 官方资源下载
| 需求类型 | 操作路径 | 关键内容 |
|---|---|---|
| 2D/3D图纸 | TE官网→搜索型号→“资源中心”→CAD模型 | 装配尺寸、焊盘定位 |
| 环保认证文件 | 产品页→“规格文档”→RoHS/无铅报告 | 材料合规性(如2299329-1) |
2. 正品识别指南
国产型号标识：料号含“CN”(如CSJ-CN1800)，南通基地生产，交期≤72小时
防伪核验：镭射编码+原厂CoC文件(接插世界网在线查验)
3. 缺货替代决策表
| 原型号 | 同参数替代 | 代码差异点 |
|---|---|---|
| 1-967305 (HVP 800) | 莫仕HV 630 | 电流+5%，后缀无“CN”标识 |
| 3-22862 (MCP 1.5) | 矢崎FLY150 | 密封圈材质变更 |
泰科接插件型号代码是融合电气参数(如1-967305的96A@300V)、环境防护(如TXR40AU00的锌钴镀层)及本土化生产(CSJ-CN1800)的核心信息载体。通过解码四段式结构中的系列标识、电流映射、版本后缀，工程师可精准匹配高压快充、工业机器人、重载运输等场景需求;而接插世界网的泰科产品库，更将选型效率提升50%，规避密封失效、温升过载等风险。随着液冷超充与复合线缆技术普及，型号体系将持续演进，为智能制造注入可靠连接基因。
