高压电缆规格型号一览表：2025年最新分类、参数与应用选型指南
高压电缆作为电力传输主干，其型号选择直接影响供电安全与成本，基于国标GB12706.3-2002及行业实践，接插世界网将分类解读通用型、矿用特种、阻燃耐火等10大类高压电缆规格，结合电压等级、导体截面、温度范围等参数表，为电力设计、矿山采购、工业运维人员提供精准选型支撑。
一、常见分类及基础型号速查
高压电缆按绝缘材料与应用场景分为三大类，核心型号与特性如下：

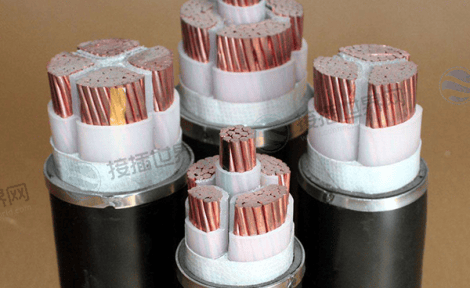

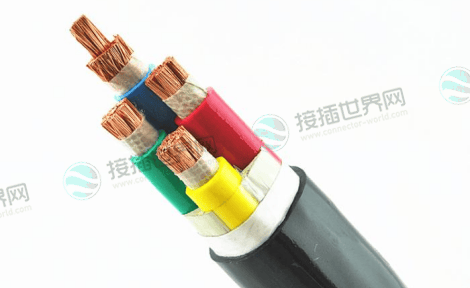

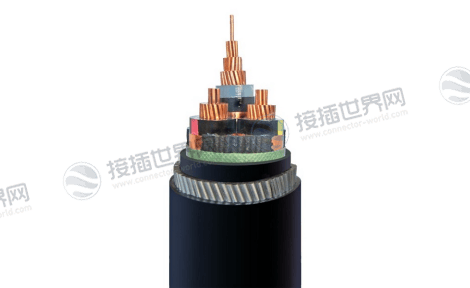

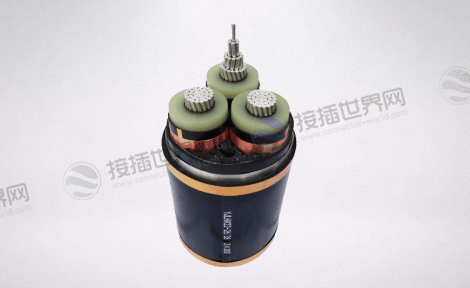

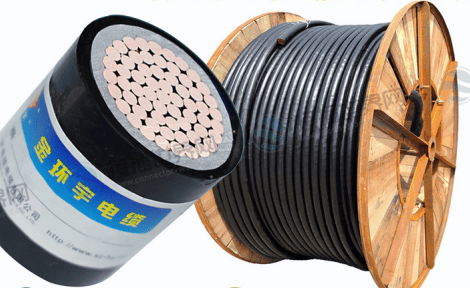

1. 通用交联聚乙烯电缆(固定敷设)
型号：YJV(铜芯)、YJLV(铝芯)、YJV22(钢带铠装)
电压等级：0.6/1kV、8.7/15kV、26/35kV
关键参数：
导体工作温度：90℃(短路耐受250℃/5s)
弯曲半径：≥15倍外径(单芯)、≥10倍外径(多芯)
2. 阻燃/耐火电缆(消防严苛场景)
阻燃型号：ZR-YJV/ZR-YJV22(阻燃等级A/B/C)
耐火型号：NH-YJV/NH-YJV22(750℃/90min持续供电)
适用场景：地铁隧道、高层配电、应急电源线路

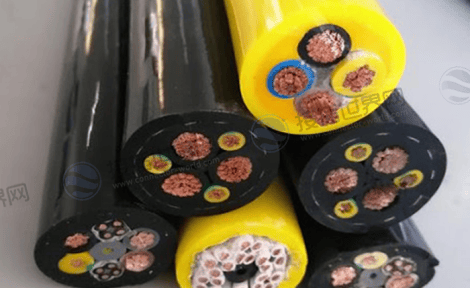

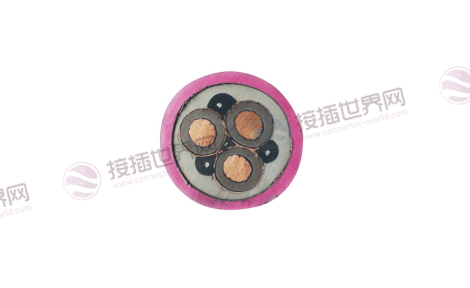

3. 矿用橡套软电缆(移动设备专用)
型号：UGF(6/10kV)、UGEFP(盾构机用)、MYPTJ(金属屏蔽监视型)
特性：
弯曲半径：≥6倍外径(频繁移动)
工作温度：-35℃~+65℃(耐寒型UGEFHP)
二、按电压等级分类规格表
不同电压场景的型号与参数对照：

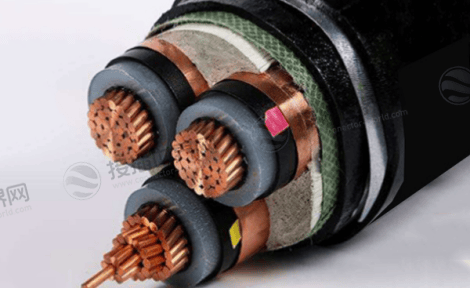

1. 中压电缆(1kV~10kV)
| 型号 | 电压等级 | 导体截面 (mm2) | 绝缘厚度 (mm) | 外径范围 (mm) | 适用场景 |
|---|---|---|---|---|---|
| YJV22-8.7/15 | 8.7/15kV | 25~300 | 4.5 | 45.8~81.0 | 城市电网、工厂配电 |
| UGF-6/10 | 6/10kV | 3×35+1×16 | 4.5 | 52.0 | 矿山采掘机、起重机 |
| MYPTJ-6/10 | 6/10kV | 3×50+3×16/3 | 4.0 | 67.5~76.0 | 井下移动变压器 |

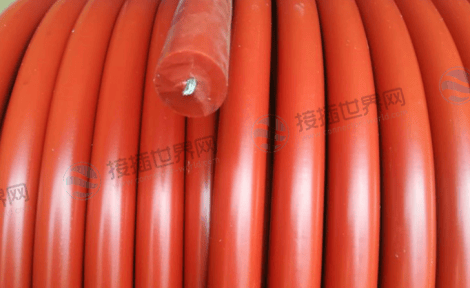

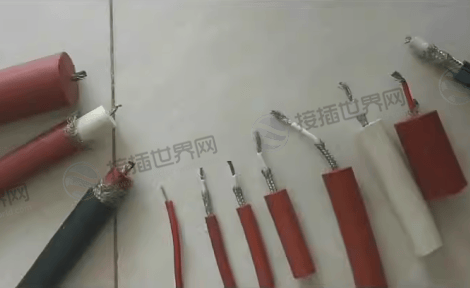

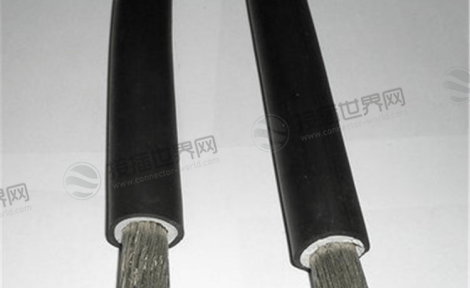

2. 高压试验电缆(10kV~100kV)
| 型号 | 耐压等级 | 导体材料 | 温度范围 | 外径 (mm) |
|---|---|---|---|---|
| GYXZV-100 | 交流100kV | 镀银铜线 | -60℃~+200℃ | φ28 |
| GYXZV-60 | 交流60kV | 多股镀银铜线 | -60℃~+200℃ | φ17 |
应用：高压试验设备、汽车点火系统、微波炉电源线
三、特种应用电缆型号解析

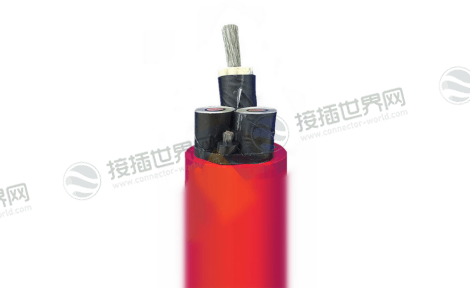

1. 高压卷筒电缆(港口/矿山移动设备)
型号：TSCGEWOEU(6/10kV 3X25+3X25/3)
技术特性：
导体：多股镀锡铜线(DIN VDE0295 Class 5)
护套：聚醚聚氨酯PUR(耐油、耐磨)
弯曲半径：4×D(动态敷设)
适用设备：斗轮机、港口起重机、卸船机
2. 阻燃耐火电缆选型要点
阻燃标识：ZR-A(非金属含量≤7.5L/m)、ZR-C(≤15L/m)
耐火认证：需通过GB12666.90标准(950℃/1.5h燃烧试验)
推荐型号：
地下管廊：WDZA-YJY23(无卤低烟A级)
医院电源：NH-YJV32(耐火+钢丝铠装)
四、选型核心参数对照表
五大关键参数决定型号适配性：
| 参数 | 矿用UGF | 通用YJV22 | 试验GYXZV |
|---|---|---|---|
| 工作温度 | +65℃ | 90℃ | -60℃~+200℃ |
| 绝缘电阻 | ≥100MΩ/km(20℃) | ≥1000MΩ/km | - |
| 耐压等级 | 工频15kV/5min不击穿 | 工频35kV/5min | 直流300kV(交流100kV) |
| 导体直流电阻 | 3×35mm2：0.554Ω/km | 185mm2：0.099Ω/km | - |
| 弯曲半径 | 6×外径 | 10×外径(多芯) | 8×外径 |
五、行业应用选型指南
1. 矿山采掘设备：
首选型号：UGF-6/10KV 3×35+1×16(抗机械冲击，耐65℃高温)
替代方案：UGEFP(带半导电屏蔽层，适用盾构机潮湿环境)
2. 电力系统试验：
高柔性需求：GYXZV-100(硅橡胶绝缘，耐200℃)
经济型方案：GYX-40(交流35kV，φ9外径)
3. 新能源电站建设：
地埋主干线：YJV22-26/35KV 3×240(载流量≥500A，铠装防腐蚀)
应急回路：NH-YJV22(耐火+阻燃双保障)
高压电缆规格型号需严格匹配电压等级(如6/10kV矿用UGF)、环境温度(-60℃~200℃试验电缆)及机械强度(卷筒电缆4×D弯曲),选型时需综合导体电阻(如185mm² YJV22直流电阻0.099Ω/km)、绝缘认证(IATF 16949车规/MT818矿标)及成本，避免过载风险,接插世界网整合天津电缆总厂、上海科邦等10余家源厂数据，提供型号参数比对、赋能电力工程精准决策。
