铜鼻子尺寸对照表大全：国标DT/OT系列规格参数详解
铜鼻子尺寸的精确匹配是保障电气连接安全的核心要素，据统计，23%的电气火灾源于端子接触不良。在工业配电、新能源高压线束等领域，铜鼻子的内孔径、壁厚、长度等参数直接影响载流性能与安装可靠性，接插世界网基于GB/T 14315-2008、DIN 46235等标准，整合主流品牌数据，详解国标DT/OT系列铜鼻子尺寸对照表及选型技术规范，助力工程师规避选型误差导致的温升超标或机械失效风险。
一、铜鼻子尺寸参数体系与分类标准
1. 核心参数定义
内孔径(d)：决定导线压接兼容性，误差需≤±0.2mm(国标)或±0.1mm(欧标)
壁厚：影响机械强度，国标DT系列要求≥0.8mm(10mm²规格)至6.5mm(240mm²规格)
总长度(L)：关系安装空间，如DT-10为50mm，DT-240达136mm
2. 型号命名规则

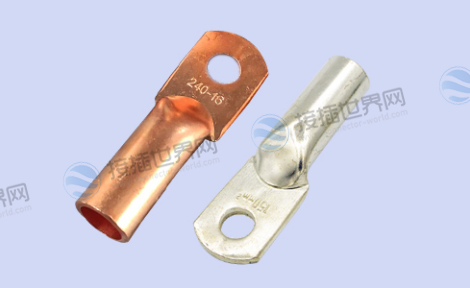

DT系列：D代表堵油式，T代表铜材质，后缀数字为适配线径(如DT-16对应16mm²电缆)

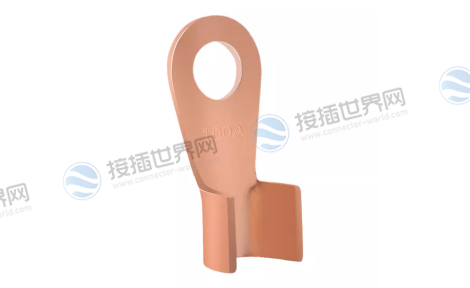

OT系列：O为圆形端子，T为铜材质，如OT-100A适配100mm²线缆
DTG管式结构：减重15%-20%，适用于新能源车轻量化需求

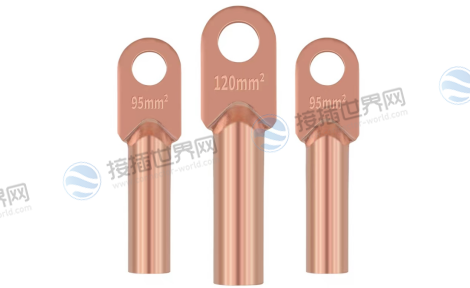

二、国标DT系列铜鼻子尺寸对照表(GB/T 14315-2008)
| 型号 | 适配线径(mm²) | 内孔径(mm) | 总长度L(mm) | 壁厚(mm) | 螺栓孔径(mm) |
|---|---|---|---|---|---|
| DT-10 | 6-10 | 5.3±0.2 | 50 | 2.3 | 3.2 |
| DT-16 | 10-16 | 6.4±0.2 | 57 | 2.5 | 5.3 |
| DT-25 | 16-25 | 8.4±0.3 | 62 | 2.8 | 6.5 |
| DT-35 | 25-35 | 9.5±0.3 | 66 | 3.0 | 6.5 |
| DT-50 | 35-50 | 10.0±0.3 | 72 | 3.5 | 8.0 |
| DT-70 | 50-70 | 11.5±0.3 | 80 | 3.8 | 8.8 |
| DT-120 | 95-120 | 15.0±0.4 | 96 | 5.0 | 10.0 |
注：欧标DIN 46235要求孔径公差±0.1mm，比国标精度高50%，镀锡层≥8μm(国标≥5μm)
三、选型技术规范：尺寸匹配三原则
1. 导线与孔径匹配
内径需大于电缆外径0.2-0.5mm(如6mm²电缆选DT-10，孔径5.3mm)
多股线需加铜套管，压接填充导电膏可降阻30%
2. 螺栓兼容性验证
螺栓孔径应比螺栓直径大0.2-0.5mm(例：M8螺栓选孔径8.4mm的DT-25)
扭矩要求：DT-10为8-12N·m，DT-120需达20-25N·m
3. 载流量校核公式
实际电流 ≤ 额定电流 × 0.8(降额系数)
示例：OT-100A额定电流250A，实际应用应≤200A
四、特殊场景选型指南
1. 新能源高压线束
材质：镀银铜端子(接触电阻≤0.5mΩ)，耐温-40℃~180℃
尺寸：DTG管式结构(如DTG-240 壁厚4.5mm)，比实心DT型减重18%
2. 户外耐腐蚀场景
选镀锡层≥8μm或铜铝复合端子(防电化学腐蚀)
光伏系统需耐受UV老化2000小时，搭配硅胶密封套
五、安装工艺与尺寸质检规范
1. 压接工艺参数
| 线径(mm²) | 液压压力(吨) | 压接道数 | 拉力标准 |
|---|---|---|---|
| ≤25 | 6-8 | 2 | ≥线缆拉断力70% |
| 35-50 | 10-12 | 3 | GB/T 9327认证 |
2. 尺寸与性能检测
接触电阻：四线法测试，要求≤同长度线缆电阻的1.2倍(FLUKE 1587FC)
温升测试：通1.1倍额定电流1小时，ΔT≤55K(红外热像仪监测)
精确的铜鼻子尺寸对照表是电气系统安全运行的基石。本文整合国标DT/OT系列关键参数(内孔径、壁厚、长度)及选型技术规范，覆盖工业配电、新能源高压线束等场景需求。选型时需严格执行“导线-孔径-螺栓”三要素匹配，并通过接触电阻与温升测试验证可靠性
注：数据来源于GB/T 14315-2008、IEC 61238标准及行业实测，应用时需考虑±5%工艺公差
