德尔福汽车连接器接线全攻略：Weather-Pack/Metri-Pack端子压接规范

德尔福汽车连接器的正确接线直接影响电气系统安全性与可靠性。据统计，23%的汽车电路故障源于端子压接不良或密封失效，接插世界网基于Weather-Pack三肋纹硅胶密封与Metri-Pack 630系列PBT外壳技术规范，结合信号电路(阻值≤10mΩ)和供能电路(电压降≤0.3V)的差异化接线要求，提供从工具准备到质检验证的全流程操作指南。

一、接线核心工具与材料准备

1. 专业工具清单

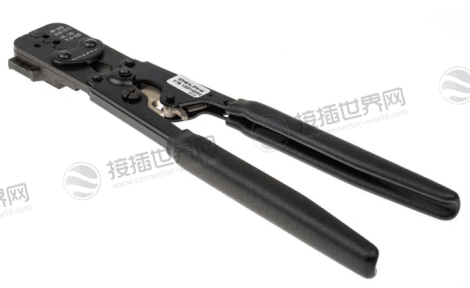

压接钳：必须匹配端子类型(如Weather-Pack需双柄脚压接槽)，山寨工具导致压接力不足30%

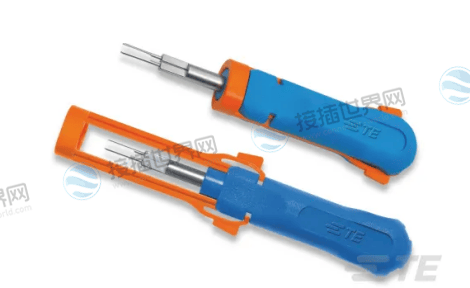

取针器：用于拆卸旧端子(沿插座方向拉出，反向操作损伤插孔)

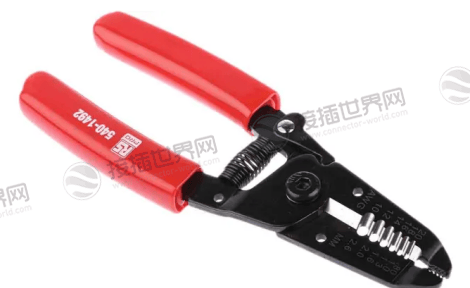

剥线钳：剥线长度需精准至3.0±0.2mm(过长引短路)

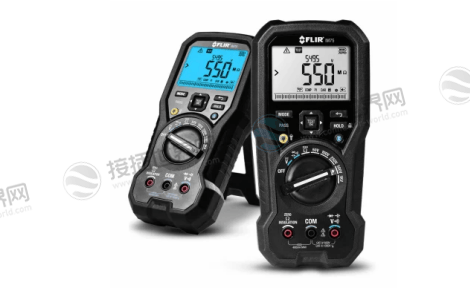

万用表：检测接触电阻(标准：≤同长度线缆电阻1.2倍)

2. 材料认证要求

端子：原厂编号如12103881(紫铜镀锡，厚度≥8μm)

密封件：Weather-Pack需三肋纹硅胶圈(耐-40℃~180℃)

导线：Metri-Pack 630适配0.5-5.0mm²线径(截面积误差≤5%)

二、接线操作规范：五步精准流程

1. 端子压接(以DT系列为例)

剥线：外皮剥离后露出铜芯6.0mm，禁止损伤绞线

定位：导线插入端子筒直至触底，双柄脚需包覆绝缘皮1.0mm

压接：分两次施压——先铜芯部(压力6吨)，后绝缘部(压力2吨)

> 关键提示：压接后拉力需≥线缆强度70%(例：2.5mm²线≥350N)

2. 端子插入连接器

方向校准：Weather-Pack凸键对准插槽，误插导致CPA(连接器位置保证)锁失效

二次锁安装：听到“咔嗒”声确认锁紧(未锁时接触电阻升300%)

3. 防水密封处理

空腔密封件：Weather-Pack需预装黑色PA密封圈(按压至与壳体平齐)

线束密封：涂抹硅脂后穿入波纹管，弯折半径>15倍线径

三、不同电路类型的接线差异

高压系统特别警示：新能源车需先断开低压电池，再操作高压接口(如德尔福充电枪的互锁针脚)

四、故障预防与质检规范

1. 安装过程风险规避

短路防护：线束距运动部件>10mm(悬架行程内需预留松弛段)

盐雾腐蚀：沿海地区选镀锡端子(耐盐雾>96h)

2. 完工检测三项必查

项目1. 机械性能：晃动测试(位移<0.5mm)+ 拔插力(67N>力>15N)

项目2. 电气性能：万用表测接触电阻(异常值示例：DT-120>5mΩ)

项目3. 密封验证：喷水试验后腔体无水渍(IP68标准)

德尔福汽车连接器的专业级接线是电气安全的基石，操作需严守三大准则：压接精准(双柄脚包覆绝缘皮)、密封完备(硅胶圈平齐壳体)、电路适配(信号线屏蔽接地/高压线HVIL互锁)，新能源项目务必执行“先低压断电、后高压操作”流程。接插世界网提供Weather-Pack/Metri-Pack全系列原厂端子查询，输入部件号(如12020827)可获取3D图纸与扭矩参数，降低40%安装失误率。

注：操作标准依据德尔福技术手册TS-001-2024及GB/T 28046道路车辆电气规范
