连接器五大分类全解析：从工业级端子到高频热插拔应用

在电子设备中，连接器是电路互联的核心组件，其分类直接影响系统的可靠性、信号完整性和维护效率，根据国际标准(如NEDA)，连接器可划分为五大类：插拔连接器、端子连接器、板对板连接器、线对线连接器及专用连接器，接插世界网结合汽车电子、工业自动化等场景需求，深入剖析每类连接器的结构差异、性能参数及典型应用，为选型提供实操性指导。

一、插拔连接器：灵活互联的核心

插拔连接器通过插头与插座的配合实现快速连接与分离，适用于需频繁维护的场景：

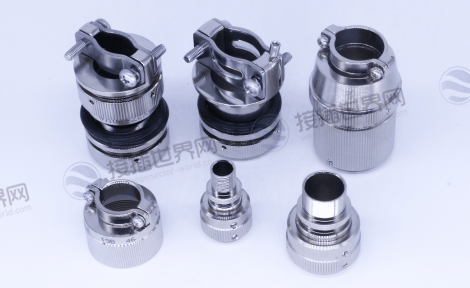

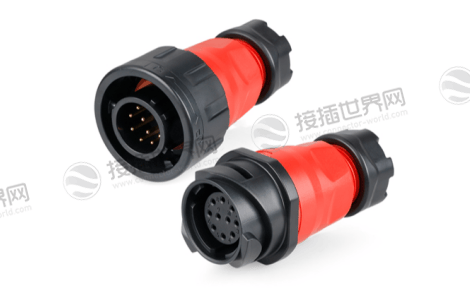

1. 圆形插拔连接器

结构：金属外壳+防水密封圈，如M12/M23连接器。

性能：防护等级达IP68，耐振动(10G加速度)，工作温度-55℃~125℃。

应用：工业传感器(抗油污)、军事设备(防爆设计)。

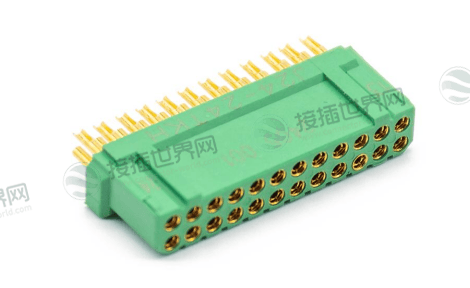

2. 矩形插拔连接器

结构：多引脚矩阵排列，如USB/HDMI接口。

性能：支持高速信号(USB 3.0达5Gbps)，插拔寿命>5,000次。

应用：消费电子(电视主板)、计算机外设。

3. 封装插拔连接器

结构：BGA/QFP封装，锡球焊接于PCB。

性能：引脚密度>1,000点/平方厘米，用于高频芯片封装。

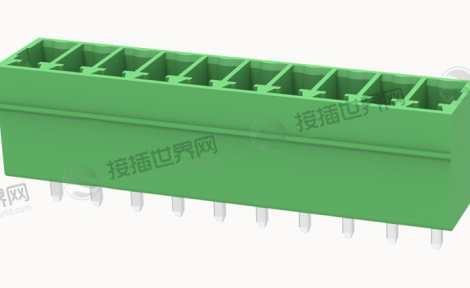

二、端子连接器：高可靠电力传输

专为导线与设备连接设计，强调机械稳定性：

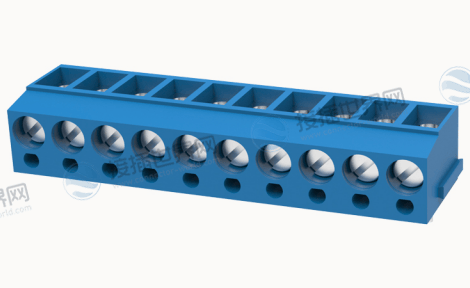

1. 螺钉端子

结构：螺纹压紧导线，铜合金基体。

优势：承载电流大(最高35A)，抗松动(扭矩0.6–0.8N·m)。

场景：电力配电柜、变频器控制箱。

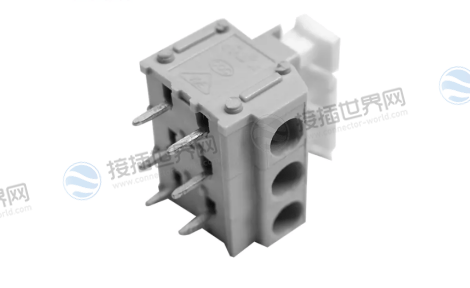

2. 弹簧接触端子

结构：弹性金属片自动夹紧导线。

优势：插拔便捷(免工具)，耐振动(工业级>10,000次插拔)。

案例：电梯控制板接线，减少维护停机时间。

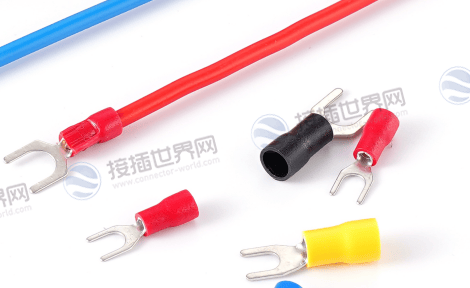

3. 压接端子

工艺：压接钳使金属形变>80%，接触电阻<5mΩ。

应用：汽车线束(防水型)、航空航天线缆。

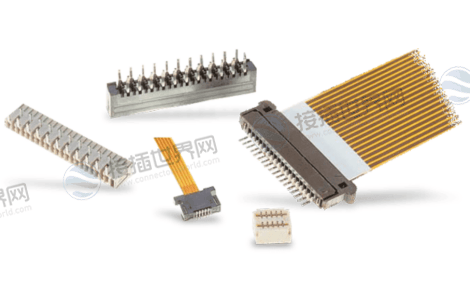

三、板对板连接器：高密度板间互联

用于PCB之间的直接信号传递，节省空间：

1. 针孔连接器

结构：排针(公头)+排母(母座)，间距0.4–2.54mm。

性能：支持高速差分信号(PCIe 4.0，16GT/s)，阻抗控制±7%。

场景：服务器主板堆叠、医疗CT机多层PCB。

2. FFC/FPC连接器

结构：ZIF(零插入力)锁扣+柔性排线。

优势：厚度<1mm，弯曲半径≥3mm，适合紧凑空间。

应用：手机摄像头模组、折叠屏设备铰链电路。

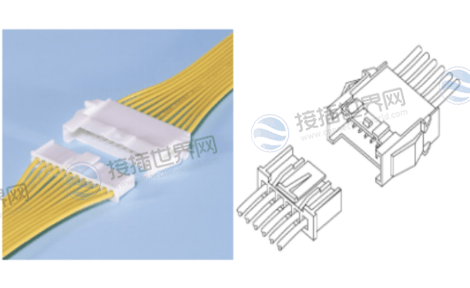

四、线对线连接器：电缆间的桥梁

连接电缆与电缆，简化设备布线：

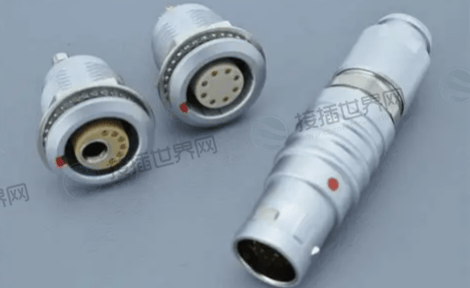

1. 圆形线对线连接器

类型：M8/M12标准接口，带螺纹锁紧。

可靠性：防误插设计(键位编码)，耐盐雾>96小时。

场景：工业机器人关节布线、车载传感器网络。

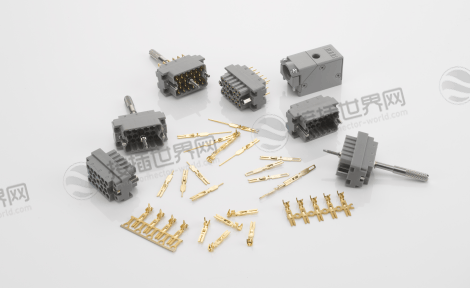

2. 矩形线对线连接器

类型：D-sub、IDC(绝缘位移)接头。

特点：多芯线一次性压接，效率提升50%。

五、专用连接器：特殊场景定制方案

针对极端环境或特殊信号设计：

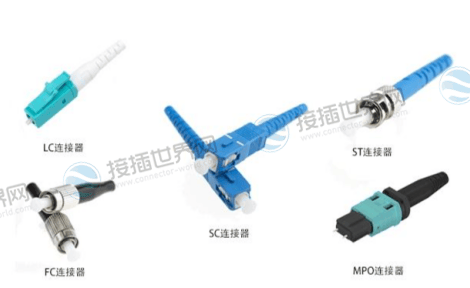

1. 光纤连接器

类型：LC/SC接头，陶瓷插芯。

性能：传输损耗<0.3dB，支持100Gbps光通信。

应用：数据中心、5G基站前传网络。

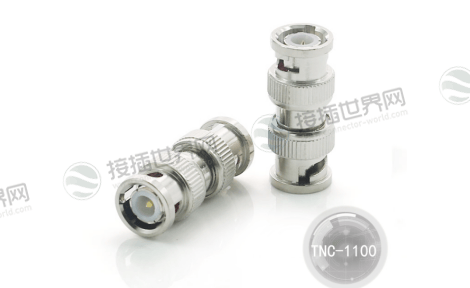

2. 高频连接器

类型：SMA/BNC接口，全金属屏蔽。

关键参数：频率范围0–40GHz，驻波比<1.2。

场景：雷达系统、卫星通信设备。

3. 耐环境连接器

强化设计：玻璃封焊(耐温>300℃)、复合材料壳体(抗化学腐蚀)。

六、行业选型指南：匹配场景需求

为规避选型错误，需结合电气与环境参数：

成本与维护权衡：

消费电子：优选SMT板对板连接器(成本$0.02/点，自动化贴装);

电力系统：必选螺钉端子(支持35A电流，现场免焊维修)。

连接器的五大分类(插拔式/端子式/板对板/线对线/专用型)覆盖了从消费电子到军工航天的全场景需求，选型核心在于匹配信号类型、环境应力及维护频率例如高频场景需阻抗控制，振动环境依赖机械锁紧。未来，随着5G和电动汽车发展，微型化板对板连接器(0.3mm间距)与智能热插拔模块(支持40Gbps)将成为技术焦点。工程师应遵循IPC标准与行业规范(如IEC 61076)，确保连接可靠性从设计端落地。
