非接触光纤连接器接线指南：精密对准与零接触操作的完整流程

非接触光纤连接器接线操作是一项需要极高精细度和耐心的技术流程，其核心在于实现精准的光学对准的同时，严格保持微米级的物理分离。与传统连接器"插到底"的接线方式截然不同，它要求操作者通过触觉、听觉甚至视觉辅助标记来感知最佳的对接状态。这种接线方法专门用于保护易损的光学表面、传输高功率激光或满足特殊实验场景的需求。掌握非接触光纤连接器怎么接线的正确流程，不仅能确保链路性能，更能避免对昂贵设备造成不可逆的损伤。

一. 接线原理与操作特点分析

非接触光纤连接器接线的基础原理与传统物理接触式连接器有根本性不同，理解这一原理是正确操作的前提。

核心目标：在两根光纤的端面之间建立一个精确可控的空气间隙(通常为10-50μm)，允许光信号通过这个气隙进行传输，同时确保两个端面在整个使用过程中永远不会发生物理接触。

操作特点：

专用适配器：必须使用为特定非接触连接器型号设计的专用适配器或对接端口。普通LC、SC适配器无法提供精确的气隙控制功能。

感知临界点：接线过程不是依靠"插紧"的触感，而是依靠感知"将接触未接触"的临界状态。这通常表现为轻微的阻力变化。

避免过度用力：任何试图用力将连接器进一步推入的行为都可能导致灾难性后果——端面碰撞、刮擦或挤压污染。

清洁度要求极高：气隙的存在使得端面更容易暴露在环境中，因此接线前后的清洁工作比传统连接器更加重要。

二. 接线前的准备工作

充分的准备是成功完成非接触光纤连接器接线的基础，任何疏忽都可能导致操作失败或设备损坏。

环境准备：

选择一个洁净、无尘、光线充足的工作区域。理想情况下应在超净工作台或配有防尘罩的环境中进行。

避免在空调出风口或人员走动频繁的地方操作，防止气流带起灰尘。

工具与检测设备准备：

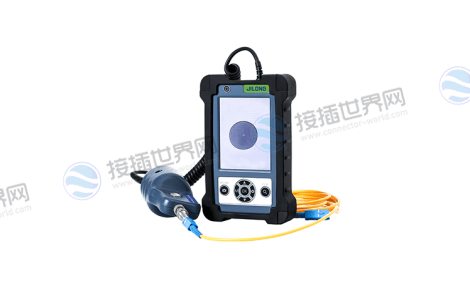

光纤端面检测仪：必备工具。用于在接线前后检查端面是否绝对清洁、无任何污染或损伤。

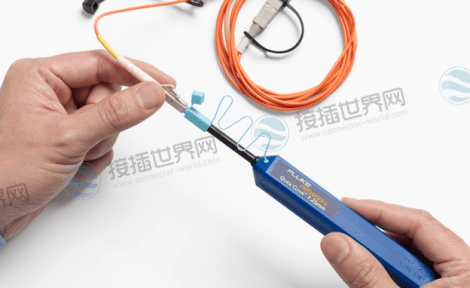

专用清洁工具：推荐使用专用清洁笔(兼容该连接器接口类型)或无尘棉签与高纯度(99.99%以上)无水酒精。

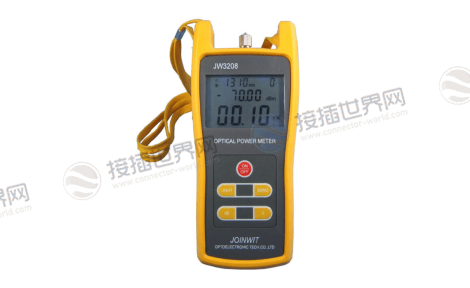

光功率计：用于接线后验证光路是否通畅并测量插入损耗。

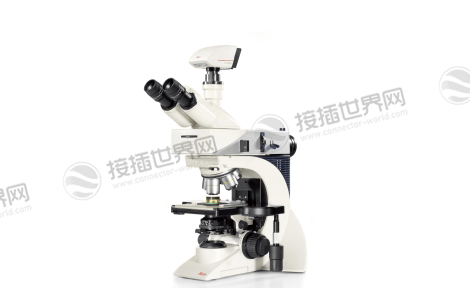

放大镜或显微镜：辅助观察连接器与适配器的对接状态。

安全准备：

佩戴激光防护眼镜：尤其在测试高功率激光线路时，绝对禁止肉眼直视光纤端面或连接器接口。

防静电手环：操作高精度光器件时，建议佩戴防静电手环，防止静电击穿敏感的光学镀膜。

佩戴指套或无粉手套：防止手上的油脂和汗渍污染连接器。

三. 分步接线操作流程

以下是非接触光纤连接器怎么接线的详细步骤，请严格按照顺序执行：

第一步：深度清洁与端面检查

1. 取下连接器及设备端口上的防尘帽。

2. 立即使用端面检测仪检查两端光纤端面。如发现灰尘、污渍或指纹，必须进行清洁。

3. 使用专用清洁笔或将无尘棉签蘸取少量无水酒精，单向擦拭端面(切勿来回擦拭)。

4. 再次使用端面检测仪确认端面已完全清洁。此步骤至关重要，不可省略。

第二步：识别与对准

1. 确认使用的是正确的专用适配器。

2. 观察连接器和适配器上的键位或定位标记(如色点、凸起或凹槽)。

3. 将连接器以水平垂直的角度与适配器接口对准，确保键位方向匹配。

第三步：精密对接(核心步骤)

1. 将连接器平稳、缓慢地插入适配器。

2. 集中注意力感受手上的阻力变化。当感觉到轻微的阻力增加时(表示连接器已到达气隙预设的机械止点)，立即停止插入。

3. 有时会听到一声非常轻微的"咔"声或气流声，这也是到达正确位置的参考信号。

4. 绝对禁止用力将连接器进一步向里推压。

第四步：确认与锁定

1. 观察适配器上的对位指示(如有)，确认连接器已到达预定位置。

2. 如果连接器设计有锁紧机构(如 gentle 的旋转卡扣或推拉锁)，则按照说明将其轻扣到锁定状态。注意这个锁定机构的作用是防止脱落，而非提供压紧力。

第五步：性能验证

1. 打开光源，使用光功率计在链路另一端测量光功率。

2. 计算链路的插入损耗。对于非接触连接器，损耗值在1.0dB至1.5dB之间通常是可以接受的(具体需参考产品规格)。

3. 如果测不到光或损耗极大，应立即关闭光源，重新检查对接状态和端面清洁度。

四. 常见问题与故障排除

在操作非接触光纤连接器接线时，可能会遇到以下问题：

问题一：无光信号或损耗极大

排查：① 端面有污染(最常见原因) -> 重新清洁并检测。② 连接器未插到预定位置 -> 重新对接，仔细感受阻力点。③ 光纤在连接器内部断裂 -> 更换跳线。

问题二：光信号波动不稳定

排查：① 连接器处于半接触状态，存在微振动 -> 重新拔插，确保完全到达止点。② 适配器或连接器机械结构松动 -> 检查硬件是否损坏。

问题三：连接器无法插入适配器

排查：① 键位没有对准 -> 旋转连接器至正确方向。② 适配器内部有异物 -> 使用专用清洁工具清理适配器内部。

五. 重要注意事项与最佳实践

零容忍清洁：严格执行"不检查，不连接;不清洁，不连接"的原则。

禁忌蛮力：将"轻柔"二字贯穿操作始终。想象自己在操作一件珍贵的古董艺术品。

及时防护：接线完成后，立即为未使用的端口盖上防尘帽。拆卸连接器后，立即为两端盖上防尘帽。

记录与标签：为防止误操作，建议对使用非接触连接器的线缆和设备端口贴上明显的标签，提醒他人这不是标准连接器。

总而言之，非接触光纤连接器接线是一项融合了精细操作、专业知识和高度责任感的专业技能。其操作精髓可概括为"对准、感知、即停"六字诀——通过精准对准后，细心感知微小的机械阻力变化作为停止信号，而非依赖蛮力插紧。整个过程的核心目标是在维持最佳光学性能的同时，坚决避免任何形式的物理接触。虽然其流程比传统连接器更复杂，损耗也更高，但在高功率激光传输、精密光学测试和特殊科研应用中，这种牺牲是必要且值得的。严格遵循本指南的规范流程，您将能可靠、安全地完成这类特殊连接器的接线工作，确保高端光学系统的稳定运行和长久寿命。
