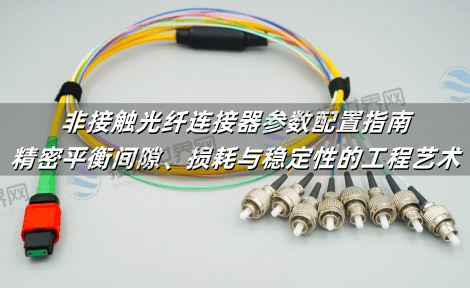

非接触光纤连接器参数配置指南：精密平衡间隙、损耗与稳定性的工程艺术

非接触光纤连接器参数配置是一项在多重物理约束下寻求最优解的精密系统工程。与传统接触式连接器不同，其性能完全取决于一系列互相关联的纳米级几何参数和材料特性的精细调控。配置者必须在菲涅尔反射、光束发散、机械容差和环境抗扰度之间进行艰难权衡。任何参数的微小偏差都可能导致链路性能急剧恶化。接插世界网旨在为您提供一个清晰的参数配置框架，帮助您在应对避免物理接触这一特殊需求时，最大限度地优化连接器的光学性能和实用可靠性。

一. 核心参数体系概述与配置目标

非接触光纤连接器参数配置并非孤立地设定单个值，而是对一个相互关联的参数系统进行优化。核心目标是在满足“非接触”的前提下，实现以下性能的平衡：

光学性能目标：

低插入损耗(Insertion Loss, IL)：力争将总损耗控制在1.0 dB以下，甚至优于0.7 dB。

高回波损耗(Return Loss, RL)：尽可能抑制反射，目标是将回波反射优化至 -35 dB 以上，以减轻对光源的影响。

稳定性目标：确保在预期的振动、温度循环和重复插拔条件下，光学性能波动最小。

可靠性目标：配置参数应有助于减缓污染，或降低污染对性能的敏感度。

核心参数体系主要包括三大类：几何光学参数、材料与镀膜参数和机械与环境参数。这些参数相互耦合，共同决定了最终的性能输出。

二. 关键几何光学参数配置

这是非接触光纤连接器参数配置中最直接、最核心的部分，直接决定了光信号的传输效率。

空气间隙距离(Air Gap Distance)：

定义：两光纤端面之间的精确距离。这是最重要的配置参数。

配置原则与权衡：

增大间隙的优点：彻底避免端面物理接触和磨损。

增大间隙的缺点：光束发散损耗呈平方律增加;对轴向偏移的敏感度增加;更易吸入污染物。

减小间隙的优点：降低发散损耗和对污染的敏感度。

减小间隙的缺点：端面意外接触的风险增加，违背了“非接触”的初衷;可能因热膨胀或振动导致间歇性接触。

典型配置范围：通常需要一个“Goldilocks Zone”(黄金区间)，一般在10μm至50μm之间。具体值需通过仿真和实验，根据光纤模式场直径(MFD)和预期环境条件最终确定。

端面倾角(Fiber Endface Angle)：

定义：为避免垂直端面产生的强法向反射而引入的微小倾角。

配置原则：

倾角会将反射光的方向偏折出纤芯，从而大幅改善回波损耗。

但倾角会引入额外的偏移损耗，并极大地增加对角度对准误差的敏感度。

典型配置：一个折中的方案是采用小角度的PC(物理接触)抛光(如0.5° - 1.5°)，而非APC的8°。这能在一定程度上抑制反射，又不过度增加制造难度和对准敏感性。

对准公差(Alignment Tolerance)：

定义：包括轴向偏移(X, Y)、角度偏移(θ)和轴向间隙(Z)的允许误差范围。

配置原则：非接触结构对所有对准公差的敏感度均高于接触式连接器。配置时必须规定更严格的标准。

典型配置值：

轴向偏移(Lateral Offset)：必须 < 0.5 μm，以确保低损耗。

角度偏移(Angular Offset)：必须 < 0.5°，尤其是在使用倾角端面时。

三. 材料与镀膜参数配置

通过材料科学手段来补偿几何光学上的固有缺陷，是高级非接触光纤连接器参数配置的关键。

抗反射镀膜(Anti-Reflection Coating, ARC)：

配置目的：这是克服菲涅尔反射最有效的手段。在光纤端面沉积多层介质膜，旨在消除特定波长下的反射。

关键参数：

中心波长(Central Wavelength)：需根据系统工作波长(如1310nm, 1550nm, 或C-Band)精准设计。

带宽(Bandwidth)：决定镀膜的有效波长范围。对于WDM系统，需要宽带宽镀膜。

耐久性：镀膜必须能承受多次插拔和环境影响，避免脱落。

配置效果：优良的ARC能将每个空气-玻璃界面的反射率从4%降至0.2%以下，从而将回波损耗从-14dB优化至-37dB以上，并减少相应的插入损耗。

毛细管或透镜结构：

配置目的：在某些设计中，会在光纤端面集成微透镜或使用准直毛细管，以 collimate(准直) 出射光束，从而极大降低光束发散损耗，允许使用更大的气隙。

关键参数：透镜的曲率半径和焦距需要与光纤模式场直径和气隙距离进行联合仿真优化。

四. 机械与环境参数配置

确保光学性能在真实世界中保持稳定，是参数配置从理论走向实践的必要环节。

机械稳定性与振动容差：

配置参数：连接器结构的固有频率、刚性以及用于维持气隙的弹簧机构的弹性系数。

配置目标：设计结构应能抵御预期振动频谱的干扰，防止气隙距离发生谐振性变化。需要通过有限元分析(FEA) 进行仿真优化。

热膨胀系数(CTE)匹配：

配置原则：连接器外壳、固定机构和光纤本身的热膨胀系数应尽可能匹配。

配置目的：避免在温度变化时(如-5°C ~ +70°C)，因不同材料膨胀/收缩程度不一而导致气隙距离发生剧烈变化，甚至导致结构应力损坏。这是保证热稳定性的关键。

防尘与气密设计：

配置参数：集成微型密封圈的压缩率、防尘盖的开关力矩和闭合完整性。

配置目的：虽然不是绝对气密，但良好的密封能显著减缓污染物和湿气的侵入速度，提高长期可靠性。

五. 配置流程与验证方法

一个科学的非接触光纤连接器参数配置应遵循以下流程：

流程1. 明确需求：定义应用场景(如功率传输、测试接口)、环境条件(温度、振动)、性能目标(最大IL, 最小RL)和寿命要求。

流程2. 光学仿真：使用光束传播法(BPM) 或有限差分时域(FDTD) 仿真软件，建立参数化模型，扫描气隙、倾角、偏移等参数，找到性能最优且容差较大的“甜点”区域。

流程3. 机械与热仿真：对选定的参数组合进行机械应力和热变形分析，确保结构可行且稳定。

流程4. 原型制作与测试：制作样品，在振动台、温箱中测试其性能的稳定性，并使用干涉仪精确测量其实际的气隙和倾角。

流程5. 迭代优化：根据测试结果反馈，调整参数，进行下一次迭代，直至满足所有要求。

总而言之，非接触光纤连接器参数配置是一项充满挑战的多目标优化工程。它没有一个“放之四海而皆准”的最优解，而是在气隙距离、端面倾角、对准精度、镀膜特性和机械稳定性之间进行的精密权衡与取舍。成功的配置必须通过严谨的仿真先行、实验验证和迭代优化来完成，其最终目标是找到一个在特定应用边界条件下性能、可靠性和成本的最佳平衡点。尽管通过优化配置可以在一定程度上缓解其固有缺点，但必须清醒认识到，其性能天花板始终由基础物理定律所决定。因此，这类连接器的配置和应用始终需要抱持一种审慎务实的态度，仅将其部署在那些避免接触的收益远大于其性能妥协代价的特殊场景之中。
