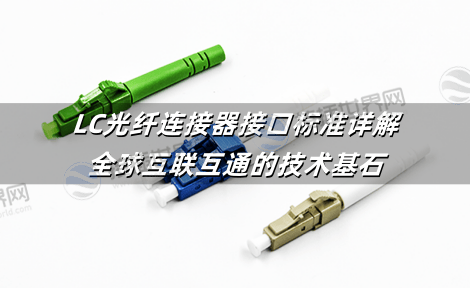

LC光纤连接器接口标准详解：全球互联互通的技术基石

LC光纤连接器接口标准是全球光通信行业实现设备互联互通的根本保证。这套由TIA(电信工业协会)和IEC(国际电工委员会)共同确立的精密技术规范，详细规定了从物理尺寸、光学性能到测试方法的全方位要求。理解LC光纤连接器接口标准不仅关乎正确选型，更是确保高速光网络链路性能、可靠性和维护便捷性的基础。无论是数据中心的光模块接口还是配线架的适配器，所有LC连接都必须严格遵循这一套国际标准体系。

一. LC接口标准体系概述与制定机构

LC光纤连接器接口标准并非单一文件，而是一个由多个国际标准组织共同维护的规范体系，确保其在全球范围内的统一性和权威性。

核心标准文件：

TIA-604-10 (FOCIS-10)：由美国电信工业协会制定，通常称为FOCIS-10(Fiber Optic Connector Intermateability Standard-10)。这是LC连接器接口标准最具体、最常引用的文件之一，详细规定了机械尺寸、几何尺寸和互配性要求。

IEC 61754-20：由国际电工委员会制定，标题为“Fibre optic interconnecting devices and passive components - Interface standards - Part 20: Type LC connector family”。这是国际通用的标准，与FOCIS-10在技术上保持一致。

相关性能标准：

IEC 61300-3-34：规定了光纤连接器随机配接的衰减(插入损耗)测试方法。

GR-326-CORE：贝尔core规范，虽然针对单模连接器，但其中对插芯几何、端面几何和性能的严格要求是行业公认的准绳，LC连接器同样需满足其核心要求。

标准制定目标：这些标准的终极目标是确保 interchangeably(互换性)。即任何一个制造商生产的LC连接器(Plug)都能与任何其他制造商生产的LC适配器(Adapter)完美匹配，且光学性能符合预期。这是通过极其严格的公差控制来实现的。

二. 机械接口与尺寸标准详解

LC光纤连接器接口标准对机械结构的规范可谓“失之毫厘，谬以千里”，所有关键尺寸都有明确限定：

插芯(Ferrule)标准：

直径：标准明确规定插芯外径为 1.250±0.0005 mm。这个超严格的公差是确保两个连接器能在适配器套筒内精准对准的生命线。

同心度：光纤纤芯相对于插芯外圆的偏移量必须小于等于0.5 μm。此指标直接决定对接时的错位损耗。

突出量：插芯端面在连接状态下相对于适配器套筒的突出量有规定，以确保端面在弹簧压力下保持良好物理接触。

连接器外壳与卡扣机构：

外形尺寸：标准规定了连接器头部(含卡扣)的宽度、高度和长度，确保其能顺利插入任何标准LC适配器或设备端口。

卡扣(Latch)设计：标准定义了卡扣的形状、弹力和行程。其RJ-45风格的杠杆式设计必须提供足够的锁紧力(防止意外脱落)，又需确保按压时能平滑解锁。卡扣的耐久性要求通常为500次以上插拔循环后功能正常。

适配器(Adapter/Coupler)标准：

套筒内径：适配器内部的双芯精密套筒(通常为陶瓷或磷青铜材质)内径必须与1.25mm插芯形成微米级的过渡配合，标准对套筒的内径、真圆度都有明确规定。

对齐键槽：适配器内的键槽结构用于定义连接器的方向(A/B键)，确保极性正确。标准严格规定了键槽的位置和尺寸。

三. 光学性能与测试标准

LC光纤连接器接口标准对性能的评判有一系列严格的测试方法和等级标准：

插入损耗(Insertion Loss, IL)：

性能分级：根据IEC 61753-1，连接器性能分为等级A/B/C。等级1(最高级)要求插入损耗 ≤ 0.2 dB的置信度大于99.7%(即均值极低且标准差极小)。商用优质LC连接器通常要求平均插入损耗 < 0.15 dB，最大插入损耗 ≤ 0.3 dB。

测试方法：标准规定需使用随机配接(Random Mating) 的方式进行测试，以模拟真实使用场景，并统计其损耗分布。

回波损耗(Return Loss, RL)：

端面类型标准：标准根据端面抛光类型规定了不同的回波损耗要求：

PC/UPC：回波损耗应 > 50 dB (IEC标准要求UPC > 55 dB)。

APC：得益于8°斜面抛光，回波损耗必须 > 65 dB。

测试条件：需在特定波长(如1310nm、1550nm)下进行测量。

四. 极性标准与管理方案

在双纤双向通信(如BiDi)或并行传输中，LC光纤连接器接口标准对极性(Polarity)的管理至关重要，确保发射端(Tx)始终对接接收端(Rx)。TIA-568.3-D标准定义了三种主流极性方案：

方法A(直通型)：使用一对标准的LC-LC双工跳线，一端的Position 1(Tx)和Position 2(Rx)在另一端保持不变。通常依靠一根双工跳线中两个连接器本身的键向(一个键向上，一个键向下)来实现。

方法B(翻转型)：使用一根双工跳线，一端的Position 1(Tx)和Position 2(Rx)在另一端实现交叉。跳线两端的连接器键向相同。

方法C(双绞型)：跳线内部的纤芯是交叉的，但跳线两端的连接器键向相同。这种方法现在较少使用。

标准通过定义连接器上的键(Key) 和键槽(Keyway) 的方位(A键/B键)来物理区分和实现这些方案。

五. 端面几何与清洁度标准

连接器端面的微观几何形状直接影响光学性能，其标准主要遵循IEC 61300-3-35和GR-326-CORE：

曲率半径(Radius of Curvature)：通常要求端面球面曲率半径为10-25 mm(PC/UPC)。曲率太小易磨损，太大则影响物理接触。

光纤高度(Fiber Height)：纤芯相对于插芯端面凸起或凹陷的高度，通常要求在±50 nm的极窄范围内。

顶点偏移(Apex Offset)：对于APC连接器，光纤纤芯与端面几何中心的偏移量必须严格控制，以确保8°斜面发挥作用。

六. 兼容性与应用考量

遵循LC光纤连接器接口标准确保了广泛的兼容性，但在实际应用中仍需注意：

公母头兼容：标准LC连接器为公头(带有插芯)，适配器为母头(带有套筒)。光设备上的端口通常是内置了适配器的母头。

跨厂商互操作性：只要符合FOCIS-10/IEC 61754-20标准，不同品牌的LC连接器和适配器应完全互配。但为求最佳性能，一些运营商仍建议在关键链路使用同品牌组件。

与MPO的集成：标准也涵盖了LC在预端接系统中的应用，如12芯或24芯的MPO主干光缆通过MPO-LC转换模块分配到设备，这种模块内部的LC接口同样必须严格遵守本标准。

总而言之，LC光纤连接器接口标准是一套极其严密且经过全球实践验证的工程技术规范体系。它通过FOCIS-10和IEC 61754-20等核心标准，从纳米级的端面几何控制到毫米级的机械结构，全方位定义了确保互联互通和高性能的每一个细节。正是这套标准保证了LC接口能够成为全球数据中心和设备制造商无可争议的统一选择，支撑了从10G到400G乃至800G的光网络演进。对于网络设计、部署和维护人员而言，深入理解并遵循这些标准，是规避链路故障、保障网络性能并降低全生命周期成本的技术基石。标准的持续演进也必将为未来更高速度的光连接奠定基础。
