LC光纤连接器结构解析：揭秘小型化设计背后的精密工程

LC光纤连接器结构的精巧设计是现代光通信高密度互联的基石。与传统的SC(2.5mm插芯)和FC连接器相比，LC连接器通过将陶瓷插芯直径缩减至1.25mm，实现了端口密度翻倍提升。其结构核心在于精密陶瓷插芯与高效卡扣机构的完美结合，这种设计不仅确保了光纤的精准对接和低损耗传输，还提供了快速的插拔操作和出色的可靠性。深入了解LC光纤连接器结构，对于网络工程师优化数据中心布线和维护高速光网络至关重要。

一. LC连接器结构概述与设计理念

LC光纤连接器结构的设计遵循着“小型化、高性能、高可靠性”的核心理念。其整体架构可视为一个高度集成的精密系统，每个组件都承担着特定且关键的功能：

小型化导向设计：LC连接器(Lucent Connector)最初由朗讯公司开发，其首要目标是解决传统连接器(如SC、ST)体积过大导致的端口密度限制。通过将关键部件——陶瓷插芯的直径从标准的2.5mm减少到1.25mm，成功将端口密度提高了约50%，为现代高密度光纤配线架(ODF)和SFP光模块奠定了基础。

模块化结构理念：整个LC光纤连接器结构采用模块化设计，主要分为对中耦合区(插芯)、机械固定区(外壳和卡扣)和应力保护区(尾套和箍套)。这种设计使得每个模块可以独立优化，例如插芯追求极高的几何精度，而外壳则侧重于机械强度和操作手感。

RJ-45仿生借鉴：其锁紧机构借鉴了熟悉的RJ-45以太网接口的卡扣式(Latch)设计，极大降低了安装人员的操作门槛，避免了FC旋转螺纹的繁琐和ST卡口的不稳定，实现了“一插一卡”的快速连接。

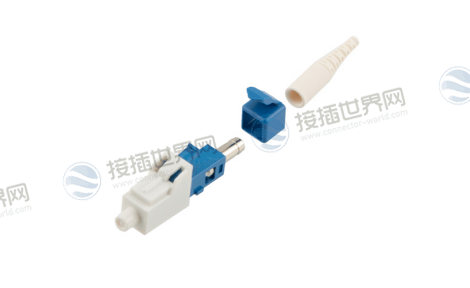

二. 核心组件详解：从插芯到尾套

LC光纤连接器结构的卓越性能源于其各个精密组件的协同工作，每个部件都有其不可替代的作用：

2.1 陶瓷插芯 (Ferrule)

这是LC连接器最核心的部件，也是技术壁垒最高的部分。

材质：通常采用微晶氧化锆(ZrO₂)陶瓷，具有极高的硬度、耐磨性和优异的热稳定性(热膨胀系数与玻璃光纤接近)。

结构：为直径1.25mm的圆柱体，中心有一个直径约125μm(与光纤包层外径一致)的精密微孔，用于固定和校准光纤。

精度要求：插芯外圆柱面的直径公差、微孔的中心度(<1μm)以及端面的球面曲率半径(PC/UPC/APC抛光)都要求极高的加工精度，这是保证低插入损耗(IL)和低回波损耗(RL)的根本。

2.2 连接器外壳 (Connector Housing)

材质：通常采用工程塑料(如PBT、耐尼龙)制成，兼顾强度、韧性和成本。

功能：

保护插芯：为脆弱的陶瓷插芯提供机械保护。

集成卡扣机构：外壳顶部集成了一个弹性卡扣(Latch)，这是LC光纤连接器结构的标志性特征。按下卡扣即可解锁拔出，释放后卡扣自动回弹锁定，操作便捷可靠。

提供导向：外壳内部有精密结构，确保插芯与适配器(Adapter)对准时不会错位。

2.3 金属箍套 (Crimp Ring) 与 尾套 (Boot)

金属箍套：一个微小的金属套环，用于在组装过程中将芳纶纱(Kevlar)和光纤护套压接固定在外壳后部，提供极高的抗拉强度(可承受100N以上的拉力)。

尾套：通常由柔软的橡胶或PVC制成，呈锥形。

功能一：保护光纤在连接器根部免受过度弯曲(保证最小弯曲半径)。

功能二：分散外部应力，避免应力直接作用在固定点，有效防止光纤断裂。

2.4 内部附件

芳纶纱：位于护套内部，包裹在光纤周围，提供主要的抗拉强度。

光纤固定胶水：通常是环氧树脂或UV固化胶，用于将光纤牢固地粘接在陶瓷插芯的微孔内。

三. 端面结构与抛光工艺

LC光纤连接器结构的端面处理直接决定了其光学性能，主要有三种类型：

PC (Physical Contact)：端面研磨成微球面，使光纤核心区域优先接触，减少了空气隙，回波损耗可达-35dB至-40dB。

UPC (Ultra Physical Contact)：在PC基础上采用更精细的抛光工艺，端面更光滑、弧度更完美，回波损耗进一步提升至-50dB甚至更高，是目前LC连接器最主流的类型(蓝色套筒)。

APC (Angled Physical Contact)：端面不仅研磨成球面，还形成一个8°的斜面。该斜面将使反射光偏离纤芯，大幅减少回波反射，回波损耗可优于-60dB。此类连接器通常采用绿色套筒以示区分，主要用于对反射敏感的系统，如CATV和PON。

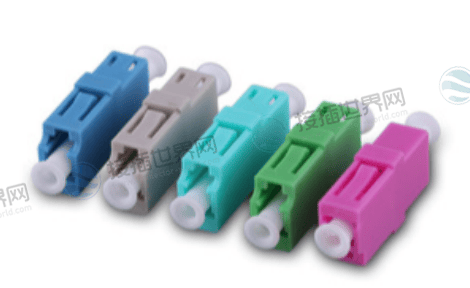

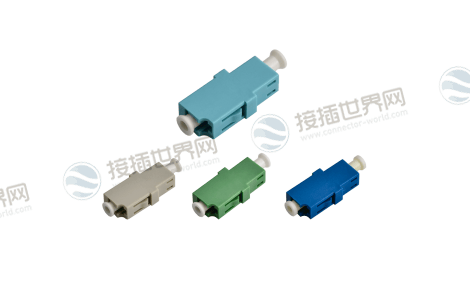

四. 对接原理与适配器结构

LC连接器的对接发生在适配器(Coupler或Adapter)内部，这是一个精密的机械对准系统：

1. 插入过程：当两个LC连接器插入适配器两端时，其陶瓷插芯会精确地插入一个双连体的精密陶瓷套筒(或磷青铜套筒)中。

2. 精准导向：这个套筒的内径与1.25mm的插芯外径是微米级的过渡配合，迫使两个插芯的轴心完全对准。

3. 端面接触：在适配器内部弹簧或磁力的作用下，两个插芯的端面被持续压紧，确保光纤纤芯实现物理接触，从而实现光信号的高效传输。

五. 结构带来的性能优势

独特的LC光纤连接器结构赋予了其一系列无可比拟的性能优势：

高密度：1.25mm的小尺寸使其在同等面板空间内可布置的端口数量是SC型的两倍，极大提升了机架空间利用率。

低损耗：精密的陶瓷插芯和套筒配合保证了光纤的精准对准，典型插入损耗< 0.2dB，甚至可做到< 0.1dB。

高稳定性：卡扣式锁紧机制提供了稳定可靠的连接，抗震性能优于螺纹连接(FC)和卡口连接(ST)，且不会因振动而松动。

易于操作：类似RJ45的插拔方式非常符合工程师的操作习惯，安装和维护效率高。

高可靠性：优秀的抗拉设计和应力消除尾套，确保了链路在复杂布线环境下的长期可靠性。

六. 应用场景与选型要点

基于其结构特点，LC连接器在以下场景中成为首选：

数据中心：是SFP, SFP+, QSFP/QSFP28等光模块的标准接口，用于交换机、服务器和存储设备之间的互联。

光纤到户 (FTTH)：在中心机房侧，与分光器配合使用，实现高密度配线。

高密度光纤配线架 (ODF)：是现代光纤网络物理层管理的主流选择。

选型时需注意：

单工 vs. 双工：可根据需要选择单芯LC连接器或工厂预成端的双芯LC跳线(用一个双工卡扣同时锁定两个头)。

抛光类型：根据系统是否对反射敏感选择UPC(蓝色)或APC(绿色)。

模式类型：多模(MM， 米色/黑色尾套)或单模(SM， 蓝色尾套)。

总而言之，LC光纤连接器结构是一项堪称典范的精密机械设计。它通过1.25mm微陶瓷插芯、一体化卡扣外壳和精密耦合机构的巧妙结合，成功地在极小空间内解决了光纤精准对准、可靠锁紧和高效传输的难题。其结构设计不仅奠定了它在数据中心和高密度布线中不可撼动的霸主地位，也深刻影响了光互联技术的发展方向。正是这种对细节的极致追求，使得LC连接器从一个产品名称演变为一种行业标准，持续支撑着全球高速光网络向更高密度、更高速率的方向演进。
