TE 4-2287908-0高频线对板连接器0-6GHz金锡电镀现货

泰科4-2287908-0是一款单端线到板连接器，专为印刷电路板边缘安装设计。其50Ω阻抗和高工作频率（0-6000MHz）支持射频信号传输，可耐受800VAC工作电压和-40至105°C环境温度。主体采用水蓝色PA GF材料，配备金镀层插针端子与锡外镀PCB固定焊尾，确保可靠接触。尺寸为24.5×10×8.4mm，使用PCT电介质并兼容SAE/USCAR-17标准，适用于汽车信号传输等工业场景。

一、4-2287908-0中文手册

分类	详情

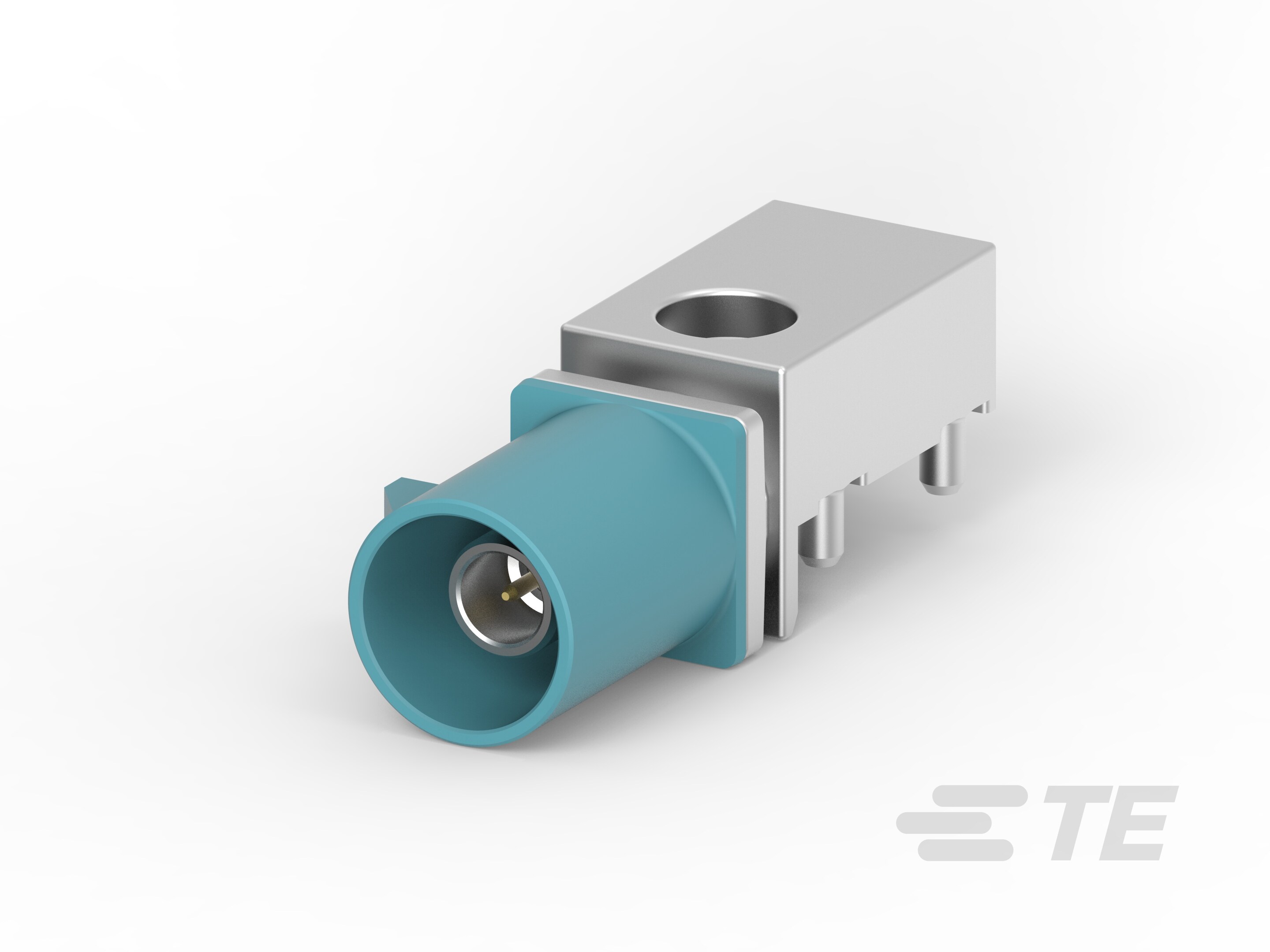

产品图
产品型号	4-2287908-0
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	Z
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	水蓝色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	4-2287908-0现货
原厂手册	4-2287908-0数据手册.PDF

二、4-2287908-0配套型号

三、4-2287908-0适用领域

泰科4-2287908-0连接器作为一款高性能线到板连接器，凭借其高频信号传输能力、宽温适应性、可靠结构设计及汽车兼容性，在高振动、电磁敏感或严苛温度环境中展现出优异性能，广泛应用于以下关键领域：

1. 汽车电子系统：兼容SAE/USCAR-17标准，确保在车载环境中满足严苛的安全要求。工作电压800VAC与-40°C至105°C宽温范围（耐受极端冷热条件），结合键控代码Z机制（防止误插），适用于发动机控制单元(ECU)、传感器信号接口等场景，保障车载系统数据传输的稳定性与可靠性。

2. 通信与数据传输设备：0-6000MHz高频工作范围支持高速信号传输，50Ω阻抗匹配减少信号反射与衰减。通孔焊接端接方法提供稳固的PCB连接，适合路由器、交换机及基站内部线到板接口，在紧凑布局中优化抗干扰性能（如10mm宽度便于集成高密度电路板）。

3. 工业自动化与控制系统：主体材料PA GF（增强型尼龙）提供机械强度与热稳定性，耐受-40°C至105°C工业环境温度变化。边缘安装方式适应机床、机器人等设备的PCB边缘固定，确保在高振动场景下保持稳定接触，支撑传感器及控制器信号的持续传输。

4. 医疗仪器与诊断设备：插针端子与端子镀金设计（金接触层减少氧化）保障微弱信号的低损耗连接，适用于诊断设备内部电路。水蓝色外壳便于设备内部快速定位，同时可维修结构简化消毒与维护流程，降低设备故障风险。

5. 消费电子与照明系统：适用于电源管理或信号控制模块，单行单位列布局（位数为1）满足紧凑型设备布线需求，如LED驱动电路或家用电器控制面板，提供高效线到板连接解决方案，平衡成本与性能。

该连接器通过键控对准机制、宽温耐受性及高可靠性端子设计（金-锡组合镀层确保低接触电阻），在汽车、通信等高要求场景中实现长期稳定运行，水蓝色外壳进一步增强设备内部的辨识度与维护效率。

四、4-2287908-0常见问题与解决方案

1. 端子接触电阻异常

问题：φ0.51mm插针端子表面氧化或焊接偏移导致信号传输不稳定，影响射频性能（50Ω阻抗/6GHz频段）。

方案：使用金(Au)镀层专用清洁工具维护端子，焊接时控制通孔插件公差≤0.1mm，确保电流路径无偏离。

2. 外壳结构形变

问题：PA GF材质外壳在接近105℃极限温度时机械强度下降，易因热应力变形。

方案：高温场景改用金属外壳型号；环境温度监控需维持在-40~95℃安全区间，定期检测外壳完整性。

3. 板端安装偏移

问题：边缘焊接式PCB安装（焊尾固定）受机械振动易致基板焊点开裂。

方案：增设焊点应力分散结构，安装面添加卡扣辅助固定，确保通孔焊接饱满度≥95%。

4. 密封防护失效

问题：非密封设计在湿度＞80%RH环境中可能引发电介质材料(PCT)受潮。

方案：端口增加硅胶防潮盖，环境湿度管控至60%RH以下，定期清理电极表面凝露。

5. 键控对接错位

问题：键控代码Z未与公端精准匹配时，导致.51mm插针受力弯曲。

方案：使用三轴对准夹具定位，安装前双重校验键槽方向与端子序列对应关系。
