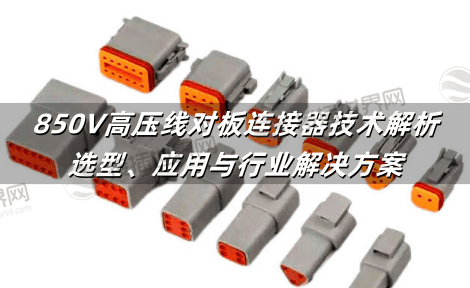

850V高压线对板连接器技术解析：选型、应用与行业解决方案
随着800V高压平台在电动汽车和储能系统中的普及，850V线对板连接器成为保障系统安全的核心组件。其失效直接导致电弧击穿(>10kV/mm场强)或热失控，行业良率要求>99.97%。接插世界网结合莫仕MX150、泰科HV280等主流方案，从材料科学、结构设计到场景测试，提供高压互联的一站式技术指南。
一、高压连接器的三大设计挑战与突破
1. 绝缘性能
材料创新：
基体：LCP(液晶聚合物)替代PBT(耐压从600V→1200V)
增强：30%玻纤填充(CTI>600V，漏电流<0.5mA)
结构设计：
爬电距离≥8mm(IEC 60664标准)
三重密封结构(硅胶O型圈+环氧灌封+热缩套管)
2. 电弧防护
痛点：850V直流分断电弧能量>15mJ(传统连接器的3倍)
方案：
陶瓷灭弧栅片(莫仕专利US202235621A1)
触点镀银(Ag含量>85%，降低接触电阻30%)
3. 温升控制
热管理设计：
铜端子厚度≥1.0mm(载流40A时温升<30K)
散热鳍片集成(表面积提升50%)
测试标准：IEC 60512-5-2(ΔT≤45K)
二、五大高压应用场景与连接器方案
| 场景 | 核心需求 | 推荐方案 | 认证标准 |
|---|---|---|---|
| 电动汽车电控系统 | 抗振动10G，IP6K9K | 泰科HV280系列(载流60A) | ISO 16750 |
| 储能PCS模块 | 阻燃V0，耐湿热 | 莫仕MX150(LCP壳体，耐温150℃) | UL 94 V-0 |
| 工业变频器 | 耐油污，插拔>5,000次 | 住友EC8系列(不锈钢锁扣) | IEC 60529 |
| 充电桩电源模块 | 耐候性(-40~125℃) | 安费诺HPCE(三重密封) | SAE J1772 |
| 医疗高压电源 | 低漏电流(<0.1mA) | TE Connectivity 228系列 | IEC 60601-1 |
三、选型指南：四维决策模型
1. 电气参数匹配
电压等级：850V系统需选择1,000V额定连接器(20%冗余)
电流能力：按峰值电流×1.5倍选型(如60A应用选90A端子)
2. 环境适应性
| 环境 | 材料要求 | 防护措施 |
|---|---|---|
| 高温(>125℃) | LCP/PPS基体 | 金属散热基座 |
| 高湿(>95%RH) | 疏水涂层(接触角>120°) | IP67密封+排水槽 |
| 化学腐蚀 | 镀金层≥1.5μm | PPS壳体+氟橡胶密封 |
3. 机械可靠性
抗振动：优选双锁扣结构(如住友专利CN215342981U)
插拔寿命：工业级>10,000次(莫仕MX150实测15,000次)
4. 成本与可制造性
大批量：SMT贴装(成本$0.8/点，>20,000点/小时)
小批量：压接工艺(无需回流焊，设备投入<$5k)
四、工艺控制与失效预防
1. 端子压接工艺
关键参数：
压接力：4–6kN(导线截面积2.5mm²)
形变率：80%±5%(金航标QCP-012标准)
检测设备：
X光焊点检测(虚焊率<0.01%)
拉力测试仪(>120N，USCAR-21)
2. 灌封工艺
材料：环氧树脂(导热率>1.5W/mK)

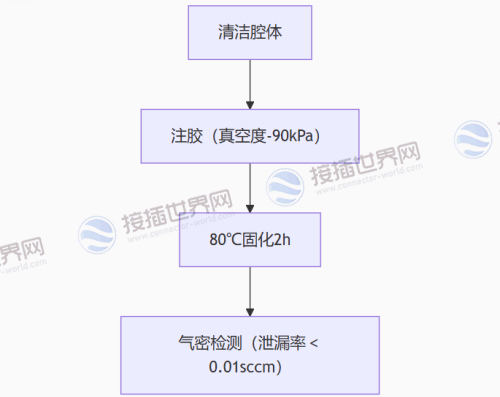

流程：
3. 可靠性测试清单
电气：2.5倍额定电压耐压测试(2,125V DC/60s)
环境：1,000小时盐雾试验(5% NaCl)
寿命：温循测试(-40℃~125℃，500次)
850V线对板连接器的本质是平衡绝缘、散热与机械强度：电动汽车首选LCP壳体+陶瓷灭弧方案，工业场景依赖不锈钢锁扣+三重密封，未来技术将向更高集成度(内嵌电流传感)、更智能(电弧自切断)演进。工程师需严守三条铁律：
1. 电压冗余≥20%(1,000V等级用于850V系统)
2. 温升测试必做(ΔT<45K @40A)
3. 振动环境验证双锁扣结构
这是规避高压击穿与热失控的核心，接插世界网现货供应莫仕/泰科/住友全系高压连接器，支持当日发货，为您的800V平台提供零风险供应链保障。
