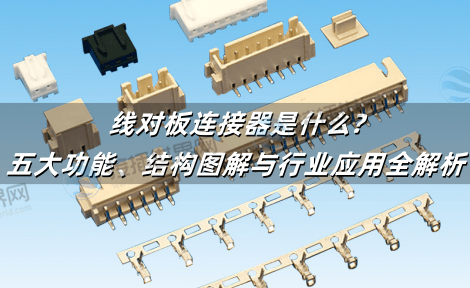

线对板连接器是什么?五大功能、结构图解与行业应用全解析

线对板连接器(Wire-to-Board Connector)是电子系统的“血管与神经枢纽”，专用于导线与电路板之间的可靠连接，2025年全球市场规模突破180亿美元，30%的设备故障源于其接触失效，接插世界网从结构解剖、功能原理、应用场景三大维度系统解析，结合泰科、莫仕等典型产品，为工程师提供从基础认知到选型落地的全链路指南。

一、定义与核心功能：为何它是电子设备的“生命线”?

定义：线对板连接器是一种通过金属端子将导线(线缆)与印刷电路板(PCB)焊盘或插座进行电气连接的组件，同时提供机械固定与环境防护。

五大核心功能：

1. 电气导通：

传输电流(最高60A)与信号(支持56Gbps高速差分)，接触电阻<10mΩ。

2. 机械固定：

抵抗振动(汽车10G加速度)、插拔力(工业级>5,000次)，避免导线脱落。

3. 环境防护：

IP67密封阻隔水汽、盐雾(新能源车电池包应用)。

4. 维护便捷：

可插拔设计(如弹簧端子免工具更换)。

5. 空间优化：

微型化方案(0.4mm间距)节省70%布板面积。

> 行业数据：在汽车ECU中，每辆车平均使用120个线对板连接点，占整车连接器成本的35%。

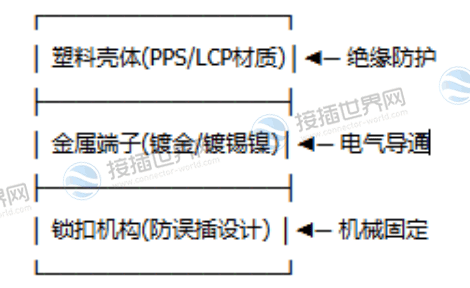

二、结构解剖：三大部分图解

1. 壳体(Housing)：

材料：

高温场景：LCP(耐150℃)、PPS(耐腐蚀)

成本敏感：PA66(阻燃UL 94V-0)

核心作用：绝缘保护+端子定位，占连接器体积60%。

2. 端子(Terminal)：

类型：

镀层：

镀金(1.27μm)：高频/高腐蚀场景

镀锡镍：工业化学环境

3. 锁扣机构(Locking Mechanism)：

防误插设计：键槽偏移(莫仕PicoBlade)、色标编码(汽车红/蓝线)

抗震强化：双锁扣结构(矢崎EC8系列)

三、线对板 vs 板对板：四大本质区别

示例：新能源汽车BMS系统中：

线对板：连接电池采样线(导线)与控制板(PCB)

板对板：连接主控板与通信子板(PCB间)

四、五大行业应用场景与痛点解决

1. 汽车电子

场景：发动机舱线束连接ECU

痛点：振动+高温导致接触失效

方案：矢崎EC8系列(镀金1.5μm + IP6K9K密封)

2. 工业控制

场景：PLC柜传感器布线

痛点：腐蚀性气体侵蚀触点

方案：压接端子+镀锡镍层(电阻变化率<3%)

3. 消费电子

场景：手机屏幕排线连接主板

痛点：频繁弯折导致断裂

方案：莫仕ZIF连接器(弯曲半径≥3mm)

4. 储能系统

场景：PCS模块导线接入

痛点：大电流引发温升

方案：螺钉端子(载流35A)+散热基座

5. 医疗设备

场景：内窥镜摄像模组

痛点：微型空间内高密度布线

方案：0.4mm间距立贴式连接器(维峰电子WF-HDI)

五、选型四要素：快速匹配需求

1. 电气参数：

电流≤1A → ZIF连接器(成本$0.02)

电流>10A → 螺钉端子(铜厚≥1.0mm)

2. 环境适应性：

3. 机械寿命：

频繁插拔 → 弹簧端子(>10万次)

永久安装 → 压接/焊接端子

4. 成本与效率：

大批量：IDC刺破式(免剥线，效率↑50%)

小批量：弹簧端子(免工具维护)

线对板连接器本质是导线与PCB的“智能桥梁”选型需紧扣电流承载、环境耐受、寿命需求三大核心：

1. 汽车/工业场景：优选镀金密封端子(振动/腐蚀双防护);

2. 消费电子：首选ZIF柔性连接(空间与成本平衡);

3. 未来趋势：向高压化(1,500V SiC平台)、智能化(内嵌故障诊断)演进。

接插世界网现货供应泰科/莫仕/矢崎等2000+型号!
