线对板连接器深度解析：类型、应用与选型指南
线对板连接器作为导线与PCB的核心接口，其失效占电子设备故障的27%(IPC统计数据)。2025年全球市场规模将超180亿美元，汽车电动化与工业4.0是主要驱动力。接插世界网从结构设计、工艺标准到场景适配切入，结合莫仕、泰科等品牌方案，为工程师提供防振动、防腐蚀、高频传输的一站式选型指南。
一、五大核心类型与结构特点

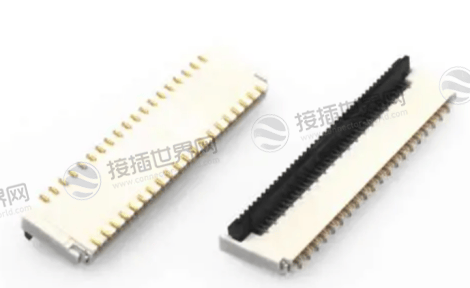

1. ZIF(零插入力)连接器
结构：杠杆锁扣柔性排线，无插拔损伤
参数：间距0.3–1.0mm，插拔力≤0.5N
场景：手机屏幕排线、医疗内窥镜模组

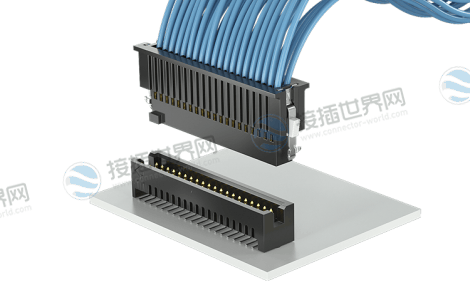

2. IDC(绝缘位移)连接器
工艺：刀片刺破线缆绝缘层，直接接触导体
优势：无需剥线，效率提升50%
案例：工业PLC控制柜布线(莫仕KK系列)

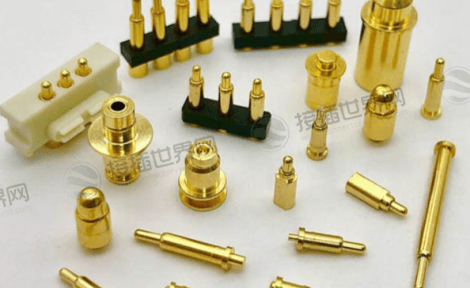

3. 弹簧接触式连接器
设计：弹性金属片自动夹紧导线
性能：插拔寿命>10,000次(工业级)
应用：电梯控制板、轨道交通信号箱

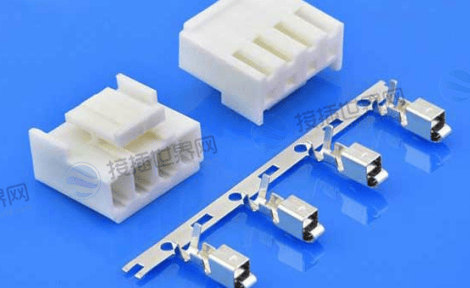

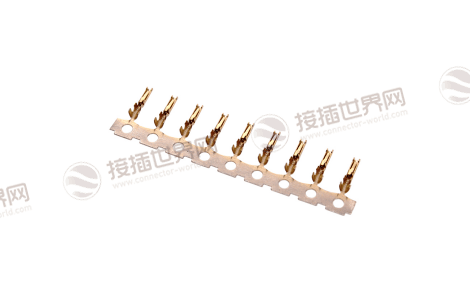

4. 压接端子连接器
工艺：
1. 导线插入端子筒
2. 压接钳施加4–6kN压力(形变率>80%)
可靠性：接触电阻<5mΩ，通过ISO 16750振动测试
5. 焊接式连接器
类型：SMT贴装(高频场景)、THT通孔焊接(大电流)
关键参数：
SMT：回流焊峰值温度245±5℃
THT：焊点填充率>75%(IPC-A-610标准)
性能对比表：
| 类型 | 最大电流 | 插拔寿命 | 工艺复杂度 | 适用场景 |
|---|---|---|---|---|
| ZIF | 1A | 50次 | 中 | 消费电子柔性电路 |
| IDC | 3A | 30次 | 低 | 工业控制柜布线 |
| 弹簧接触式 | 5A | 10,000次 | 低 | 轨道交通设备 |
| 压接端子 | 10A | 1次(永久) | 高 | 汽车发动机线束 |
| 焊接式 | 15A | 不可插拔 | 中高 | 电源模块PCB |
二、三大核心性能维度与行业标准
1. 电气性能
电流承载：汽车级需>7A(泰科MTW 1.5mm²端子)
接触电阻：工业标准<10mΩ(镀金层≥1.27μm)
高频特性：USB 3.0应用需阻抗90Ω±7%(金航标方案)
2. 机械与环境可靠性
振动测试：汽车电子需通过10G加速度(ISO 16750)
防护等级：IP67(防尘防水)- IP6K9K(高压冲洗)
耐温范围：-55℃~150℃(发动机舱连接器)
3. 安全认证
UL 94 V-0阻燃(富加宜玻纤增强尼龙壳体)
RoHS/REACH环保标准
三、行业痛点与创新解决方案
1. 汽车电子：振动+高温失效
痛点：传统压接端子振动后电阻升高>20%
方案：
双触点设计(如住友专利CN112117605A，接触面积+40%)
硅胶二次注塑密封(成本增加$0.15/点，良率提升至99.9%)
2. 工业自动化：腐蚀性气体侵蚀
案例：化工传感器连接器3个月失效
对策：
镀金层厚度≥1.5μm(莫仕MX123系列)
壳体采用PPS材料(耐酸碱，寿命延长3倍)
3. 高频传输：信号反射干扰
5G模块案例：28Gbps传输误码率>10⁻⁶
优化方案：
接地屏蔽壳(金航标四层GND设计)
阻抗匹配端子(公差±5%)
四、选型四步法则
1. 电流/信号定类型
大电流(>10A)→ 压接/焊接端子
高频信号(>10GHz)→ 屏蔽型ZIF连接器
2. 环境适配选材料
| 环境 | 壳体材料 | 触点处理 |
|---|---|---|
| 汽车高温 | LCP(耐温150℃) | 镀金1.27μm |
| 化工腐蚀 | PPS(抗酸碱) | 镀锡镍合金 |
| 海洋高湿 | 不锈钢316L | 镀银(防硫化) |
3. 成本与维护平衡
大批量生产：IDC连接器(成本$0.03/点)
可维修场景：弹簧接触式(免工具更换)
4. 可靠性验证清单
电气：接触电阻测试(<5mΩ)
机械：插拔力曲线监测(公差±10%)
环境：85℃/85%RH温湿老化96小时
线对板连接器的本质是导线与PCB的“桥梁”选型需紧扣电流承载、环境耐受与信号完整性三大核心，汽车电子优选双触点密封压接端子，工业场景必选防腐PPS壳体，高频应用依赖屏蔽型ZIF连接器，未来趋势指向微型化(0.2mm间距)、智能化(集成电流传感)及免工具安装。工程师应遵循三点铁律：
1. 严控触点镀金层厚度(≥1.27μm)
2. 振动环境必做机械加速测试
3. 高频场景验证S参数报告
这是杜绝30%连接失效的底层逻辑，也是接插世界网万款现货连接器的品质基准。
