泰科TE7-2287908-9 PCB高频连接器 金电镀宽温 现货
泰科7-2287908-9是一款单端口线到板连接器，采用通孔焊接安装方式（PCB安装方向为边缘）。其关键特性包括：50Ω阻抗设计，适用于最高800VAC工作电压及0-6GHz高频信号传输；端子为插针结构，中心接触件与射频端子均采用镀金工艺确保可靠导电，外部端子镀锡；主体采用PA GF（玻璃纤维增强聚酰胺）材料，工作温度范围达-40℃至105℃，具备出色的环境适应性。该连接器配备接合插针（直径0.51mm）和安装固定结构，支持前端面板安装，满足SAE/USCAR-17标准，适用于工业与汽车领域的信号电路应用。
一、7-2287908-9中文手册
| 分类 | 详情 |
|---|---|

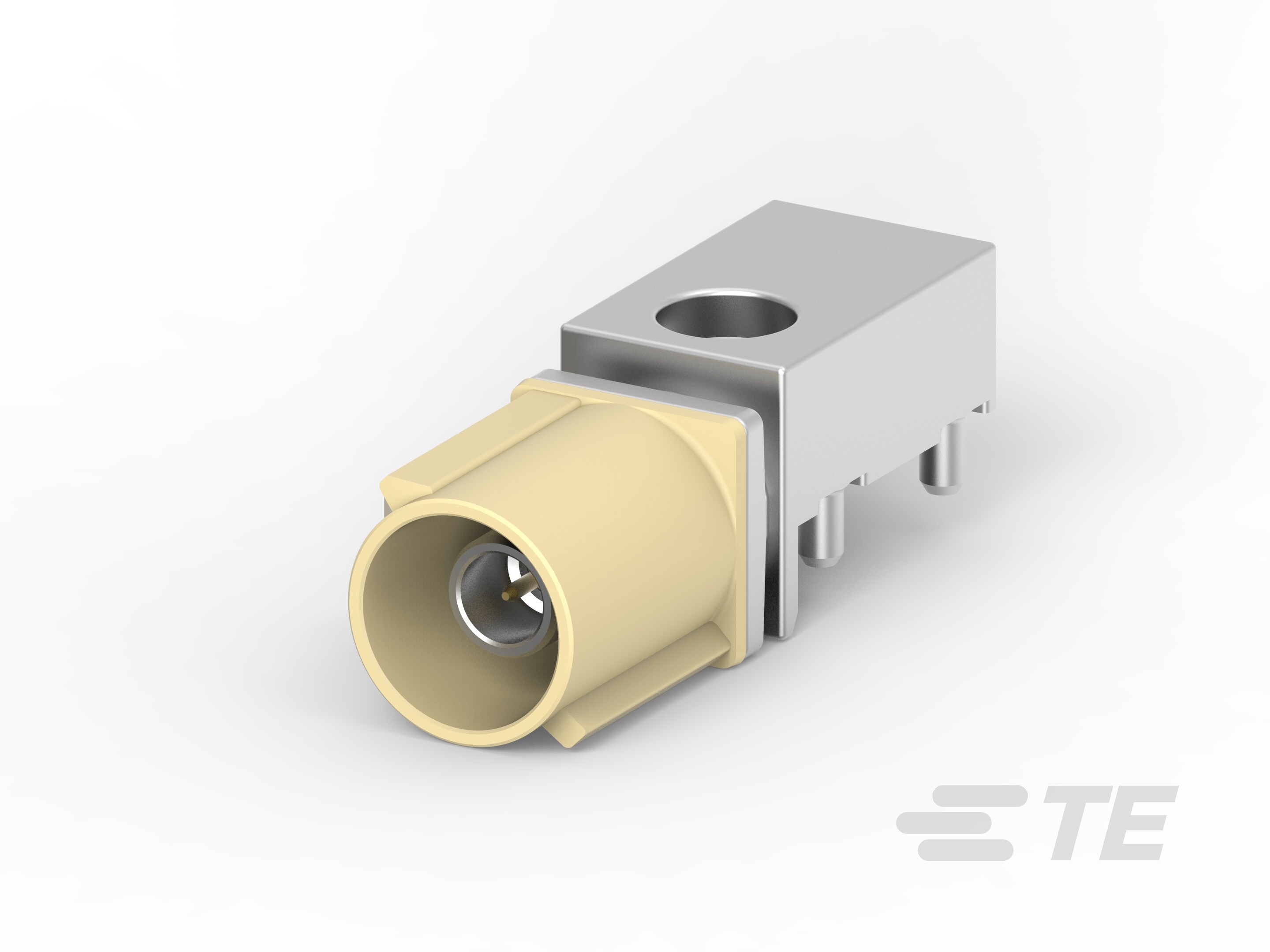

| 产品图 |  |
| 产品型号 | 7-2287908-9 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | I |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 淡棕色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 7-2287908-9现货 |
| 原厂手册 | 7-2287908-9数据手册.PDF |
二、7-2287908-9配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-9 | 暂无 |
| 更多配套型号查询 | 7-2287908-9配套型号大全（暂无） |
三、7-2287908-9适用领域
泰科7-2287908-9连接器凭借其高信号完整性、耐用设计及宽广工作温度范围，广泛应用于以下领域：
1. 汽车电子系统：兼容SAE/USCAR-17标准及金电镀端子(Au)保障信号可靠性，适用于ECU控制模块和线束接口，抗振动干扰并支持长期稳定运行。
2. 射频通信设备：50Ω阻抗及0-6000MHz工作频率确保高频信号传输，满足基站、天线调谐器等设备的内部连接需求，实现低损耗数据传输。
3. 工业自动化控制：PA GF主体材料(-40°C至105°C温域)与通孔焊接固定方式适应高振动环境，支持传感器信号在PLC系统或机械控制面板的PCB板安装。
4. 消费电子与仪器仪表：紧凑尺寸(长24.5mm×宽10mm)及线到板连接设计简化小型设备内部布线，适用于路由器、测试仪表的精密信号传输场景。
5. 航空与国防电子：宽温耐受与锡电镀(Sn)端子提供防腐蚀保护，支撑航空导航系统或防御设备的信号链路稳定，满足严格环境规范。
该连接器通过精密阻抗匹配、耐用材料及标准化安装，确保严苛应用中的长期可靠性，淡棕色壳体进一步提升工业场景的可识别性。
四、7-2287908-9常见问题与解决方案
1. 焊点应力开裂
问题：边缘安装的焊尾结构在机械振动下易导致焊点疲劳断裂，尤其在高频冲击环境中。
方案：
