TE 7-2287908-8 高频线对板连接器 现货

泰科7-2287908-8是一款用于印刷电路板的单针线对板连接器，适用于高频信号传输场景。其核心特性包括：50Ω阻抗设计，支持高达6 GHz的工作频率范围（0-6000 MHz）及800 VAC工作电压，满足汽车电子领域的高频应用需求。 采用镀金中心端子和镀锡外部端子，结合通孔焊接固定方式，确保可靠的电信号传输与机械稳定性。主体材料为PA GF（玻璃纤维增强聚酰胺），具备耐高温性能（工作温度范围-40°C至105°C）。紫色外壳设计配合前端安装方式，提供清晰辨识度与便捷的板边缘安装。 该连接器符合SAE/USCAR-17汽车行业标准，适用于信号传输电路。其紧凑尺寸（长24.5mm×宽10mm×高8.4mm）和抗环境应力性能（电介质材料PCT）进一步强化其在严苛工况下的适用性。

一、7-2287908-8中文手册

分类	详情

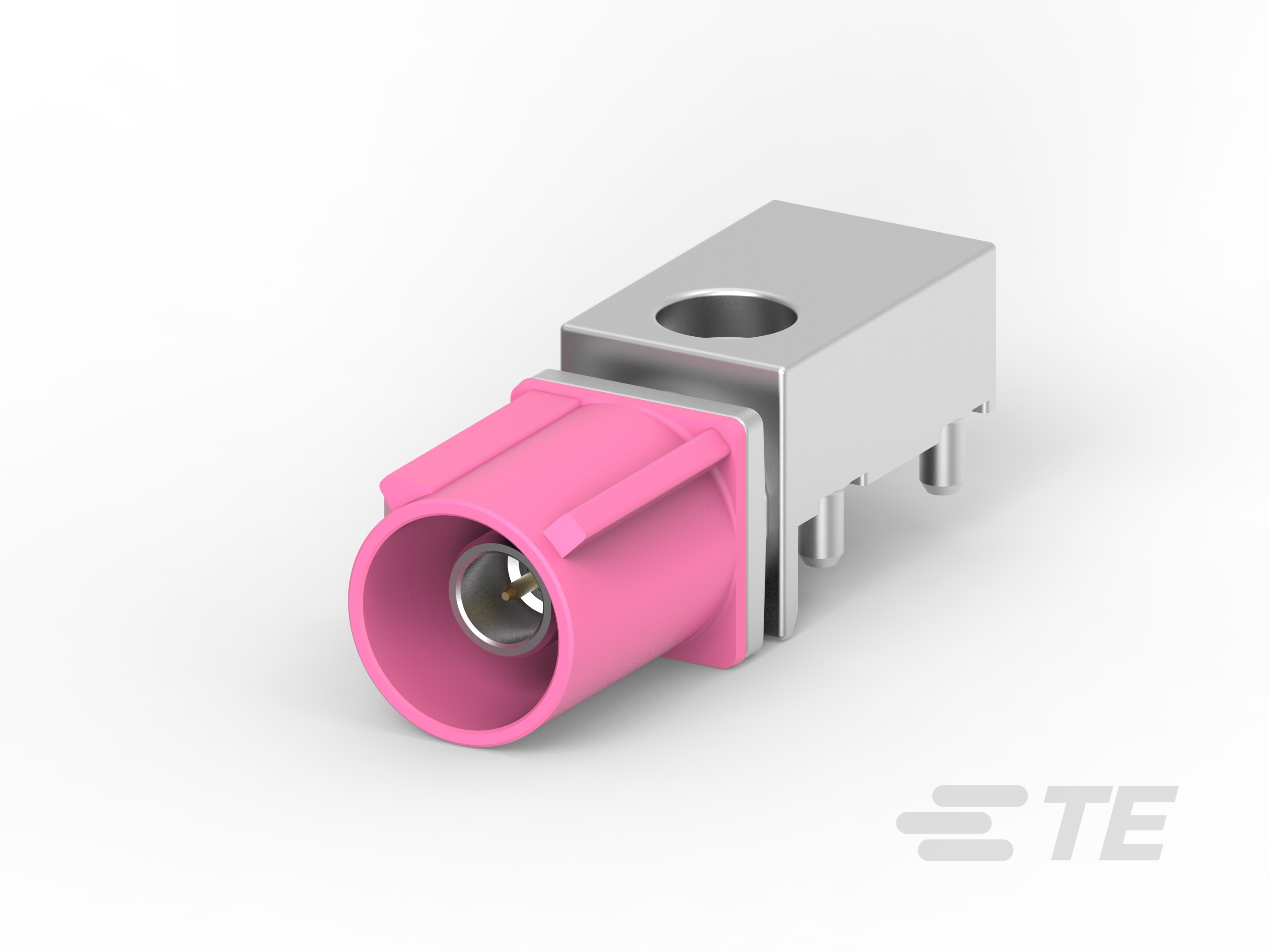

产品图
产品型号	7-2287908-8
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	H
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	紫色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	7-2287908-8现货
原厂手册	7-2287908-8数据手册.PDF

二、7-2287908-8配套型号

三、7-2287908-8适用领域

泰科7-2287908-8连接器以其高频率兼容性、可靠电气性能及耐温特性，适用于以下信号传输与电子连接领域：

1. 汽车电子系统：SAE/USCAR-17兼容标准确保在车载环境中的适配性，PA GF玻璃纤维增强尼龙主体材料(耐受温度-40°C至105°C)结合键控代码H机制防止误插，适用于ECU单元、传感器接口等场景，保障信号传输稳定性与设备安全。

2. 通信与数据传输设备：50Ω阻抗配合0-6000MHz宽频段支持高速信号传输，镀金接触端子降低信号损耗，线到板连接方式适配路由器、基站等内部电路，实现高效数据传输。

3. 轻工业控制与电子设备：PCB边缘安装与焊接固定简化设计，PA GF材料耐高振动环境，适用于控制面板、传感器链路等内部布线，紫色外壳便于视觉识别与维护。

该连接器通过高频兼容性、精准键控设计及宽温适应性，确保在高速信号与电子控制场景下实现长期可靠连接，紫色外壳进一步提升工业与汽车应用中的功能性识别。

四、7-2287908-8常见问题与解决方案

1. 安装固定不良

问题：PCB焊尾安装方式在振动或机械应力下可能导致连接器松动或位移，影响信号传输可靠性。

方案：加强PCB支撑结构，确保焊接点符合工艺标准，采用应力消除附件（如绑带或额外固定件）分散外力，避免单点受力。

2. 密封保护缺失

问题：不可密封设计易受环境湿度（建议湿度≤80%RH）或污染物侵入，引发短路或性能下降，尤其在工业或高湿度场景。

方案：定期清洁连接面，应用外部密封圈或涂层（如硅胶）增强防护，控制环境湿度以维持电气稳定性。

3. 端子接触故障

问题：插针端子压接高度公差±0.2~0.5mm若处理不当，或在氧化条件下可能导致接触电阻升高，信号失真或断路。

方案：严格按公差操作压接过程，使用金质清洁工具维护端子表面，定期检测接触电阻并及时更换氧化端子。

4. 外壳材料退化

问题：PA GF材料在高温（接近105°C上限）或腐蚀性环境中易软化变形，降低机械强度和寿命。

方案：限制暴露于强酸/碱或持续高温工况，改用辅助散热设计或环境控制，每季度检查外壳完整性以预防失效。

5. 键控配型错误

问题：键控代码H未与配合公端准确对齐，导致连接错位或不稳定，影响信号完整性。

方案：安装前验证键控代码和端子排列顺序，利用定位工具（如引导销）辅助校准，确保物理对接精准无误。
