泰科TE 7-2287908-7 高频6GHz线到板连接器 现货
泰科7-2287908-7是一款单针（1位）高频板载边缘连接器，适用于印刷电路板（PCB）的线到板信号传输。其设计符合SAE/USCAR-17标准，采用蓝灰色PA GF（玻璃纤维增强尼龙）壳体，工作温度范围为-40°C至105°C。连接器中心插针（直径0.51mm）及射频接触点均镀金，确保在0-6000 MHz频率范围内实现50Ω阻抗匹配的稳定信号传输，最高工作电压为800VAC。通过通孔焊接方式固定在PCB边缘，结构紧凑（长24.5mm×宽10mm×高8.4mm），并提供焊尾与前端的双重安装固定机制。
一、7-2287908-7中文手册
| 分类 | 详情 |
|---|---|

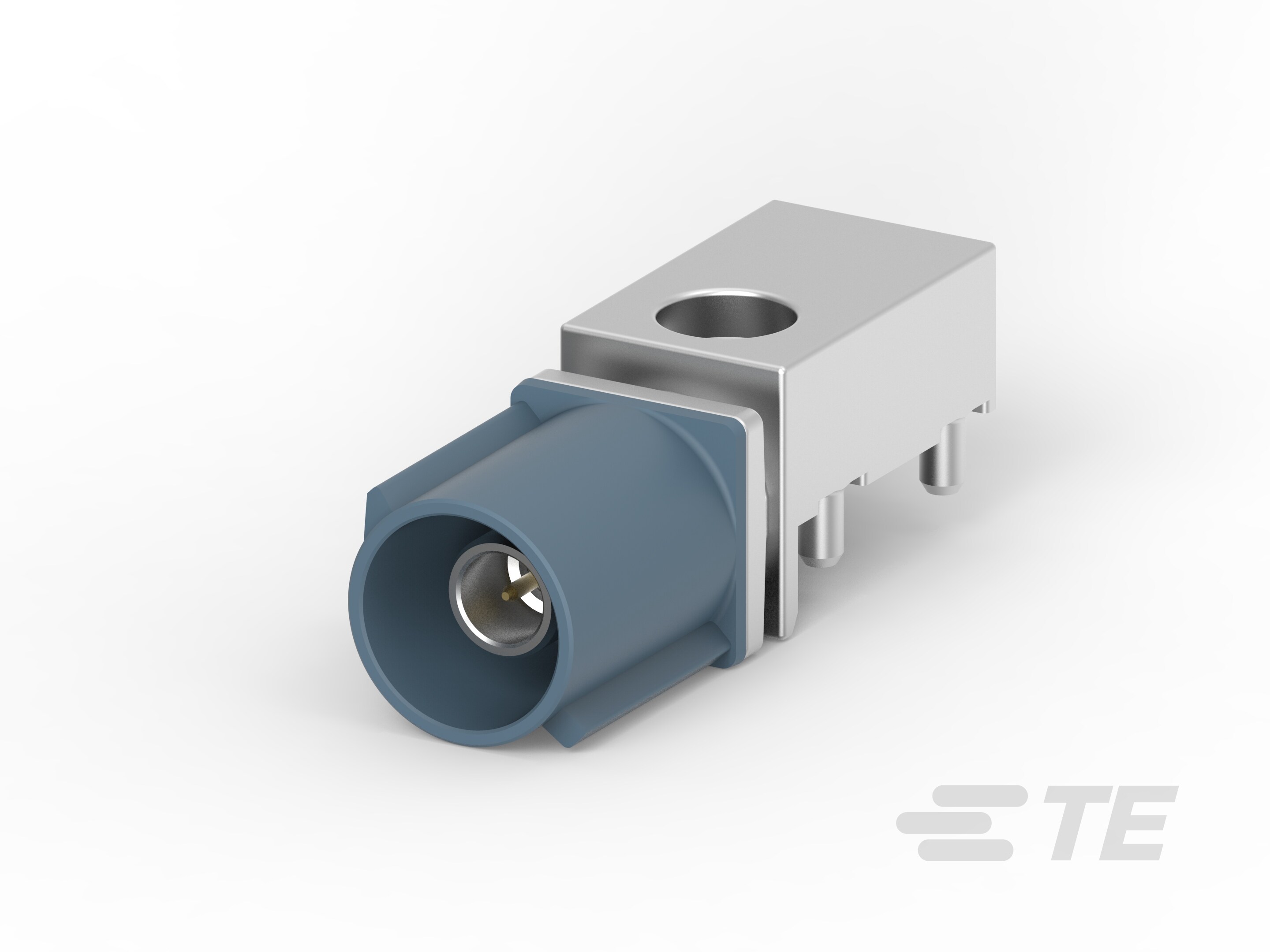

| 产品图 |  |
| 产品型号 | 7-2287908-7 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | G |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 蓝灰色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 7-2287908-7现货 |
| 原厂手册 | 7-2287908-7数据手册.PDF |
二、7-2287908-7配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-7 | 暂无 |
| 更多配套型号查询 | 7-2287908-7配套型号大全（暂无） |
三、7-2287908-7适用领域
泰科7-2287908-7连接器凭借其高可靠性、宽温域适应能力及标准化设计，主要服务于以下专业领域：
1. 汽车电子控制系统
符合SAE/USCAR-17标准，键控代码G有效防止车载ECU、传感器接口的误插风险。
通孔焊接PCB安装确保车载振动环境下连接稳定性，金镀层端子（插针直径0.51mm）保障信号传输完整性，支持-40℃至105℃严苛工况。
2. 工业自动化设备
玻纤增强尼龙（PA GF）壳体耐受-40℃~105℃极端温度，适用于PLC控制模块、电机驱动器等场景。
板对线连接结构结合焊尾固定设计，优化高振动产线设备中的电路板信号链路可靠性。
3. 可再生能源设施
宽温域特性（-40℃~105℃）适配光伏逆变器、储能系统等户外设备内部高温环境。
蓝灰色壳体提升设备内部辨识度，通孔焊接与焊尾双重固定保障长期运行防松动。
4. 精密仪器与医疗设备
50Ω阻抗匹配与6GHz高频支持能力，满足医疗影像设备、检测仪器的精密信号传输需求。
金镀层接触件抑制氧化，确保低电压信号（1A额定电流）在敏感电路中的传输精度。
5. 通信基础设施
通孔PCB安装方式适配基站设备、路由器内部高频信号板卡连接，0~6000MHz工作频率覆盖主流通信协议。
单行1位布局（10mm宽度）平衡空间利用率与信号隔离需求，降低密集布线场景的电磁干扰。
该连接器通过键控防呆设计、双重PCB固定机制及宽温域材料特性，在振动、温度波动等复杂场景中维持持久连接稳定性，蓝灰色壳体显著提升工业设备内部模块的快速识别效率。
四、7-2287908-7常见问题与解决方案
1. 安装松动或脱落
问题：PCB边缘安装方式缺乏刚性固定点，易因振动或机械应力导致连接器移位或焊点疲劳。
方案：优化焊尾焊接工艺，确保均匀受力，或在设计中引入辅助应力消除附件（如卡扣或支架）增强稳定性。
2. 端子接触不良
问题：0.51mm插针端子压接或焊接不当可能导致接触电阻升高、信号断续，尤其在高温或多尘环境中加剧氧化风险。
方案：遵循公差标准（焊接高度±0.2~0.5mm）操作，使用防静电工具定期清洁端子表面，必要时更换端子并确保金电镀层完好。
3. 外壳变形或劣化
问题：PA GF（尼龙玻璃纤维）外壳在温度超过105℃或接触化学腐蚀物质时易软化或降解，影响结构强度。
方案：避免高温暴露（如远离热源），在腐蚀性环境优先使用金属替代型号，并定期检查外壳完整性以预防早期失效。
4. 键控错位或对准偏差
问题：键控代码G未与公端精确匹配，或因安装角度误差引发连接不稳定或错位，导致信号中断。
方案：安装前复核键控代码对齐，利用专用夹具或光学工具辅助定位，确保插针与孔位精准对接。
5. 环境适应性不足
问题：不可密封设计在湿度>80%RH或污染环境中易导致端子腐蚀或绝缘材料老化，增加电气故障风险。
方案：控制工作环境湿度（建议≤60%RH），定期清洁连接部表面，使用防潮涂层保护端子电镀层。
