TE 7-2287908-5单针高频线到板连接器现货

泰科7-2287908-5是一款单针位（1位数）线对板连接器，专为信号传输电路设计。其阻抗为50Ω，工作电压800VAC，支持通孔焊接式PCB边缘安装。主体采用PA GF（玻璃纤维增强聚酰胺）材质，具备-40°C至105°C的宽温工作能力，适用于工业级环境。端子接触部采用镀金处理，确保高可靠性和低电阻连接，外部端子镀锡增强可焊性。连接器结构含接合插针（直径0.51mm）及固定装置，适配SAE/USCAR-17标准，工作频率范围0-6000MHz，适合车载电子、通信设备等要求精密信号传输的场景。该产品采用叶绿色壳体，尺寸为24.5×10×8.4mm，满足紧凑空间安装需求。

一、7-2287908-5中文手册

分类	详情

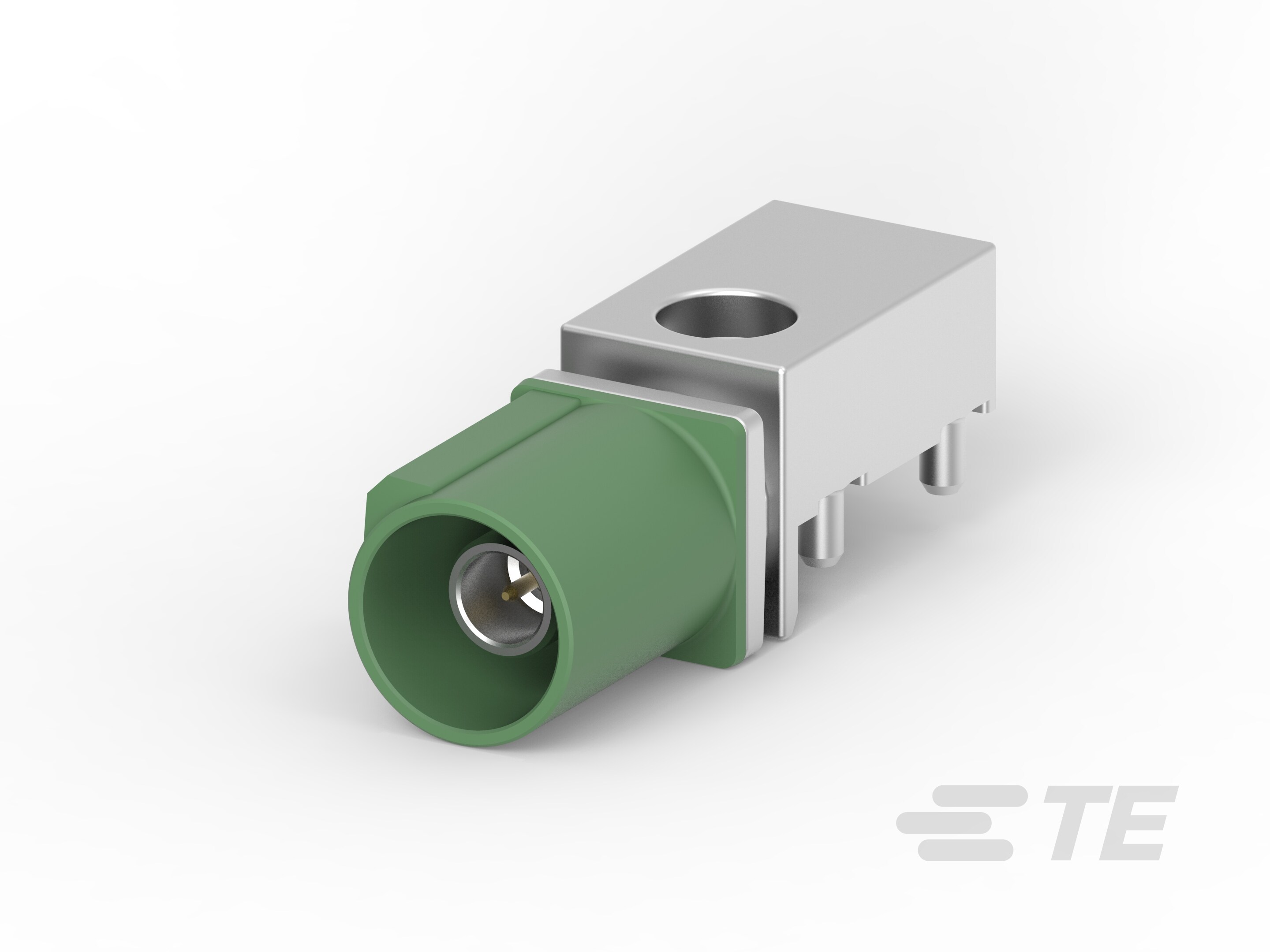

产品图
产品型号	7-2287908-5
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	E
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	叶绿色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	7-2287908-5现货
原厂手册	7-2287908-5数据手册.PDF

二、7-2287908-5配套型号

三、7-2287908-5适用领域

泰科7-2287908-5连接器基于其高阻抗稳定性、宽温度适应性及可靠的线到板结构设计，适用于多个关键领域。其PA GF壳体材料（叶绿色）提供良好的机械强度和热耐受性（-40°C至105°C），同时工作频率范围0-6000MHz支持高频信号传输。该连接器兼容SAE/USCAR-17汽车标准，适用于以下场景：

1. 汽车电子系统：插针端子设计及50Ω阻抗特性保障信号完整性，适用于车载ECU、传感器接口等关键部件，确保在震动环境中实现精准可靠连接。

2. 工业自动化与机械控制：边缘安装方式和PCB焊接固定机制支持电路板集成，适应工厂设备中的高频控制信号传输，PA GF材料抵抗高温环境下的机械应力。

3. 通信与网络设备：0-6000MHz工作频率范围满足高速数据传输需求，适用于路由器、基站内部组件，实现低延迟信号交换并维持阻抗匹配。

4. 消费电子产品：线到板连接简化内部布线布局，通孔焊接端接确保计算机、打印机等设备的信号链稳定性，锡镀层端子增强长期耐久性。

5. 医疗设备内部组件：宽温域适应消毒流程变化，无密封结构但端子金镀层减少氧化风险，可用于仪器内部电路连接，支持医疗系统的信号可靠性。

该连接器通过键控代码E、高频性能及兼容汽车标准特性，确保在复杂应用中实现高效稳定的数据传输，叶绿色外壳便于工业环境的快速识别与维护。

四、7-2287908-5常见问题与解决方案

1. 安装稳定性不足

问题：边缘安装型焊尾固定缺乏辅助支撑结构，振动环境中焊点易疲劳开裂。

方案：增加PCB加强筋或支架分散应力，定期检查焊点完整性（建议每3个月目检）。

2. 端子接触电阻异常

问题：Φ0.51mm金镀层插针在潮湿环境中表面氧化，导致1A额定电流下的接触电阻增大。

方案：使用无水乙醇清洁插针，作业环境湿度≤60%RH，长期停用需涂抹接点保护脂。

3. 壳体高温变形风险

问题：PA GF材质壳体在连续>85℃工况下加速老化，极端温度（105℃）易导致安装结构变形。

方案：优化设备散热风道，高温应用场景（>90℃）必须改用金属壳体兼容型号。

4. 高频信号衰减

问题：0-6GHz工作频段下，未屏蔽设计易受电磁干扰导致信号完整性下降。

方案：信号线增加磁环抑制干扰，控制传输线长度≤150mm，避免与功率线平行布线。

5. 键控对接失误

问题：键控代码E的单键位设计，公母端旋转角度＞5°时导致端子机械损伤。

方案：采用带导向槽的安装治具，安装扭矩严格控制在0.4-0.6N·m范围内。
