泰科TE 1802113-2连接器中文手册_现货采购_配套型号指南
泰科1802113-2是一款1行1位的母端子护套型连接器，专用于缆到板和缆到缆的信号传输应用。其核心特性包括可密封结构、弹簧锁设计增强连接稳定性，并采用压接端接方法适配电线电缆。该连接器额定电压为60V，阻抗100Ω，支持频率范围0-0.6GHz；物理规格包括180°出线角度、1.8mm中心间距、11.4mm高度及17.45mm长度，工作温度范围覆盖-40°C至105°C。壳体为白色，适用于高可靠性环境。
一、1802113-2中文手册
| 分类 | 详情 |
|---|---|
| 产品图 |
|
| 产品型号 | 1802113-2 |
| 主要锁定特性 | 端子上 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到板 | 缆到缆 |
| 可密封 | 是 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 弹簧锁 | 带有 |
| 位数 | 1 |
| 标称电压架构(V) | 60 |
| 阻抗(Ω) | 100 |
| 插针 | 不带 |
| 出线角度 | 180° |
| 连接器和键控代码 | B |
| 对接公端宽度 | .5mm[.02in] |
| 对接公端厚度 | .4mm[.016in] |
| 线缆端接方法 | 压接 |
| 接合固定 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 白色 |
| 中心线（间距） | 1.8mm[.071in] |
| 连接器高度 | 11.4mm[.45in] |
| 产品长度 | 17.45mm[.687in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 电缆类型 | STP |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率(GHz) | 0 – .6 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 封装方法 | 袋和盒 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1802113-2现货 |
| 原厂手册 | 1802113-2数据手册.PDF |
二、1802113-2配套型号
| 配套型号 | 产品图 |
|---|---|

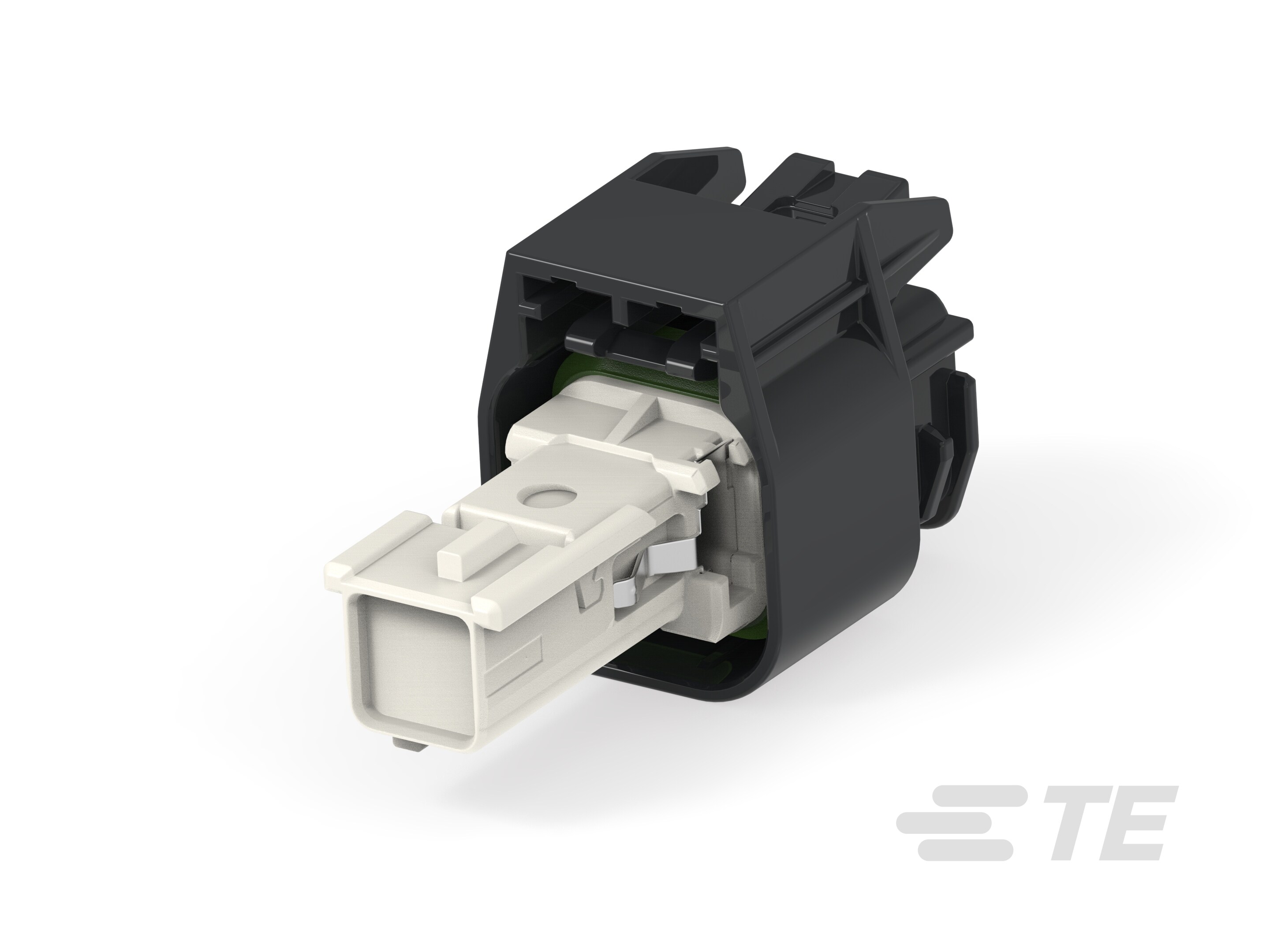

| 2344044-1 |
 |
| 更多配套型号查询 | 1802113-2配套型号大全 |
三、1802113-2适用领域
泰科1802113-2连接器以紧凑型电缆安装设计、高防护性及精准对接特性，适用于以下专业场景：
1. 工业自动化设备
IP67密封等级与自由悬挂安装方式适应机床、产线等高振动、多尘环境，-40℃至105℃宽温域确保传感器信号在复杂工况下的稳定传输，STP电缆类型提供基础抗干扰能力。
2. 车载电子单元
键控代码B结合0.5mm精确对接公端宽度，有效防止车载ECU、线束接口的误插风险。180°出线角度优化空间布线，满足汽车紧凑布局需求，221℉耐温性保障高温引擎舱内连接的可靠性。
3. 户外能源设施
IP67防护抵御沙尘、雨水侵蚀，白色壳体提升设备可视性。单行1位布局（中心距1.8mm）简化太阳能逆变器、风力发电机组的电缆管理，-40℃抗低温性能适配极寒地区运行环境。
4. 医疗设备内部布线
可压接维修结构降低设备维护复杂度，密封设计阻断消毒液体渗入，17.45mm紧凑长度适配医疗仪器狭小空间，确保生命体征监测设备的数据连接完整性。
5. 短距信号传输系统
线到板/线到缆混合连接方式支持路由器、控制柜内0-0.6GHz频率信号传输，11.4mm低剖面设计节省设备内部空间，1位布局平衡单点信号隔离需求与布线密度。
该连接器通过键控对准机制、宽温域耐受性及自由悬挂架构，在空间受限且需频繁振动的场景中实现持久可靠的电气连接，白色壳体增强工业设备的快速辨识度。
四、1802113-2常见问题与解决方案
1. 安装松动或脱落
问题：采用自由悬挂式电缆安装，缺乏机械固定点，在振动或外力牵引下易发生位移。
方案：增设应力消除装置（如卡扣、绑带支架），确保线缆张力均匀分布；或通过辅助支撑结构分散外部应力。
2. 密封失效风险
问题：IP67防护依赖密封面完全贴合，若安装面污染或环境湿度＞80%RH，可能导致液体/微粒渗透。
方案：定期使用无纺布清理密封槽，采用硅胶密封圈增强界面密闭性；控制操作环境湿度≤80%RH。
3. 端子导电异常
问题：1.2mm母端子压接高度偏差超出±0.2~0.5mm公差范围，或表面氧化增大接触电阻。
方案：严格执行压接高度工艺标准；使用镀金触点清洁工具去除氧化层；如金相结构受损立即更换端子。
4. 外壳结构损伤 方案：避免接触pH值异常的液体环境；高温场景切换金属外壳版本（如适用）；每6个月目视检查壳体形变。
5. 键控对位偏差
问题：键控代码B与公端机械尺寸（厚度0.4mm±0.01，宽度0.5mm±0.01）未精准匹配，导致插接失准。
方案：插合前双重校验键控代码；使用公端导向工装辅助定位，确保端子中心距1.8mm完全对齐。
关键参数补充说明
- 极限工况：持续工作温度严禁超过105°C（221°F）
- 电气限制：600MHz信号频率内保持100Ω阻抗
- 机械特性：无PCB定位功能，依赖应力消除装置保障稳定性
此分析基于产品技术特性（自由悬挂安装/STP线缆/IP67密封等）推导典型失效模式，解决方案聚焦可操作的工程措施。
