TE Connectivity 1802113-5 连接器是一款单行、单位的母端子护套式连接器，设计用于信号传输应用（阻抗100Ω，工作频率0-600MHz）。该连接器支持电缆到板或电缆到电缆的系统连接，采用压接方法端接STP电缆，适用于60V架构环境。其结构包括弹簧锁机制，可密封以提高可靠性；绿色壳体尺寸紧凑，高度11.4mm，出线角度180°，适合自由悬挂安装；工作温度范围宽达-40°C至105°C，但不具备屏蔽功能和连接器位置保证。
一、1802113-5中文手册
| 分类 | 详情 |
|---|---|

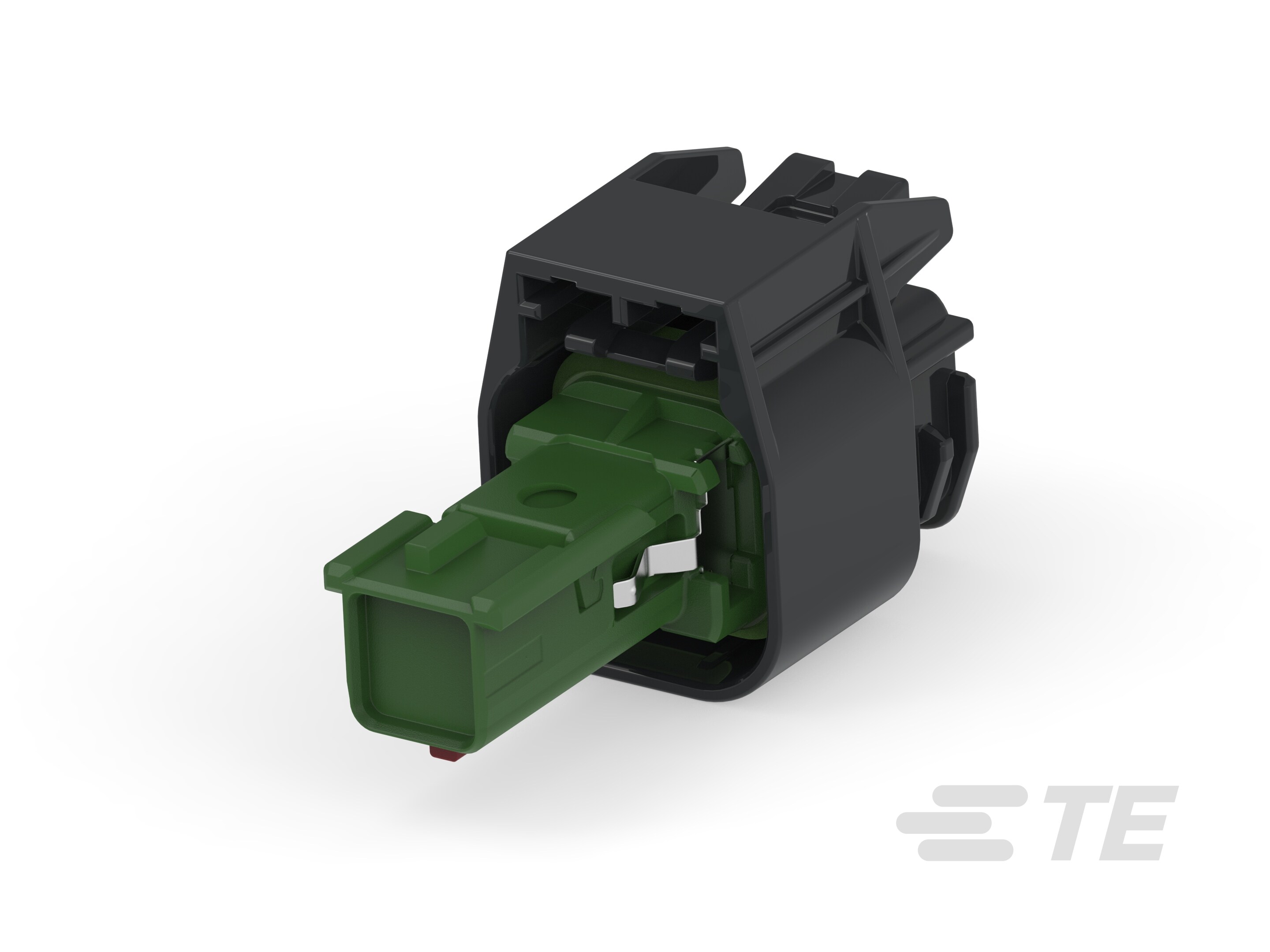

| 产品图 |
|
| 产品型号 | 1802113-5 |
| 主要锁定特性 | 端子上 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到板 | 缆到缆 |
| 可密封 | 是 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 弹簧锁 | 带有 |
| 位数 | 1 |
| 标称电压架构(V) | 60 |
| 阻抗(Ω) | 100 |
| 插针 | 不带 |
| 出线角度 | 180° |
| 连接器和键控代码 | E |
| 对接公端宽度 | .5mm[.02in] |
| 对接公端厚度 | .4mm[.016in] |
| 线缆端接方法 | 压接 |
| 接合固定 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 绿色 |
| 中心线（间距） | 1.8mm[.071in] |
| 连接器高度 | 11.4mm[.45in] |
| 产品长度 | 17.45mm[.687in] |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | STP |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 600 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 封装方法 | 袋和盒 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1802113-5现货 |
| 原厂手册 | 1802113-5数据手册.PDF |
二、1802113-5配套型号

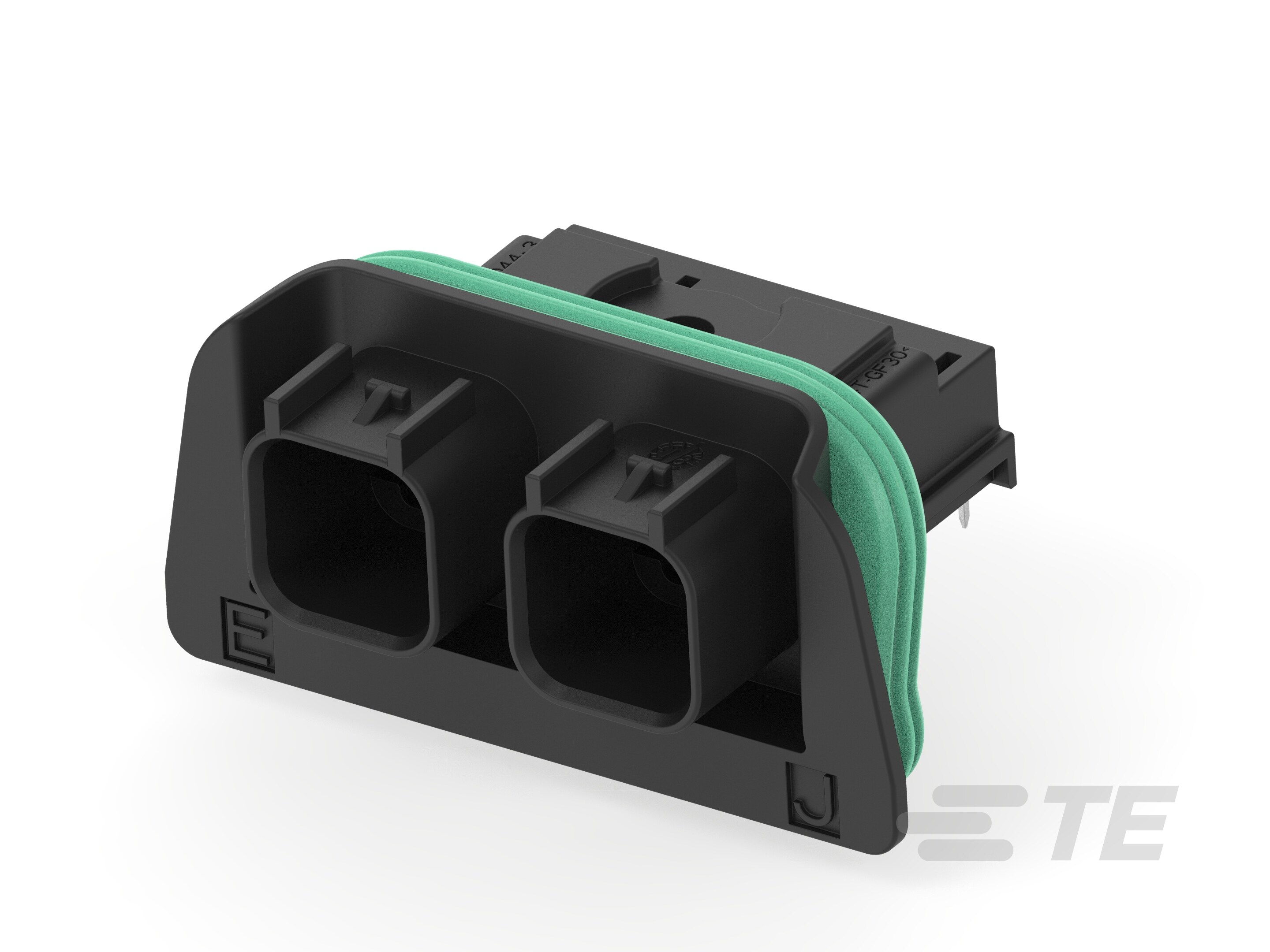

| 配套型号 | 产品图 |
|---|---|
| 2344044-3 |
 |
| 更多配套型号查询 | 1802113-5配套型号大全 |
三、1802113-5适用领域
泰科1802113-5连接器采用自由悬挂式电缆安装与高可靠性设计，适配严苛工况，其核心特性包括180°出线角度、IP67防护等级、105℃耐温范围及100Ω阻抗信号传输能力，主要应用于以下领域：
1. 工业自动化控制系统
-40℃至105℃宽温域适配车间高温环境，IP67密封结构有效抵御设备内部的油污、粉尘侵蚀，180°自由悬挂安装简化机床、生产线等狭小空间的电缆布线，确保传感器信号与PLC控制链路的持续稳定。
2. 汽车电子线束
60V电压架构兼容车载低压电路，压接式端接与应力消除设计保障线束在发动机舱振动环境中的牢固连接，键控代码E防呆机制防止ECU接口误插，适用于车身控制模块及车载仪器布线。
3. 能源设备户外部署
IP67防护能力抵抗太阳能逆变器、充电桩等设备的雨水渗透，绿色壳体在野外环境中实现快速定位，1.8mm间距双绞线（STP）布局平衡抗干扰性与空间利用率，支持600MHz以内信号传输。
4. 医疗设备内部互联
可维修结构便于设备消毒维护，无铅化材质符合医疗安全标准，密封特性规避体液或消毒液渗入风险，适用于监护仪、影像设备内部信号线缆的紧凑连接。
5. 建筑安防与数据采集
0-600MHz工作频率覆盖传感器信号采集需求，100Ω阻抗匹配提升楼宇自控系统信号完整性，耐候性壳体适应地下管网、户外监控等潮湿环境的长效部署。
该连接器通过高密封性、宽温域耐受及自由悬挂安装特性，在复杂场景中实现安全、低维护的缆到板/缆到缆连接，绿色壳体显著提升工业设备的检修识别效率。
