泰科TE 1802113-7连接器中文手册_现货采购_配套型号指南

作者:小编-接插世界网来源:接插世界网浏览量:13时间:2025-07-16 14:42:12

泰科1802113-7是一款单行单针(1位)母端子护套连接器,设计用于线缆对线缆及线缆对板的信号传输应用。其采用180°出线角度的电缆安装方式,压接线缆端接方法结合弹簧锁机制,确保连接稳固性。该连接器符合STP电缆类型要求,支持0-600MHz工作频率范围,标称电压60V,阻抗100Ω,在-40°C至105°C宽温环境下可稳定工作。壳体为淡棕色密封设计(中心间距1.8mm),具备防尘防潮能力,专利锁定机构有效减少摩擦损耗并延长使用寿命,适用于工业自动化、仪器仪表等领域需要可靠信号传输的应用场景。

一、1802113-7中文手册

分类 详情

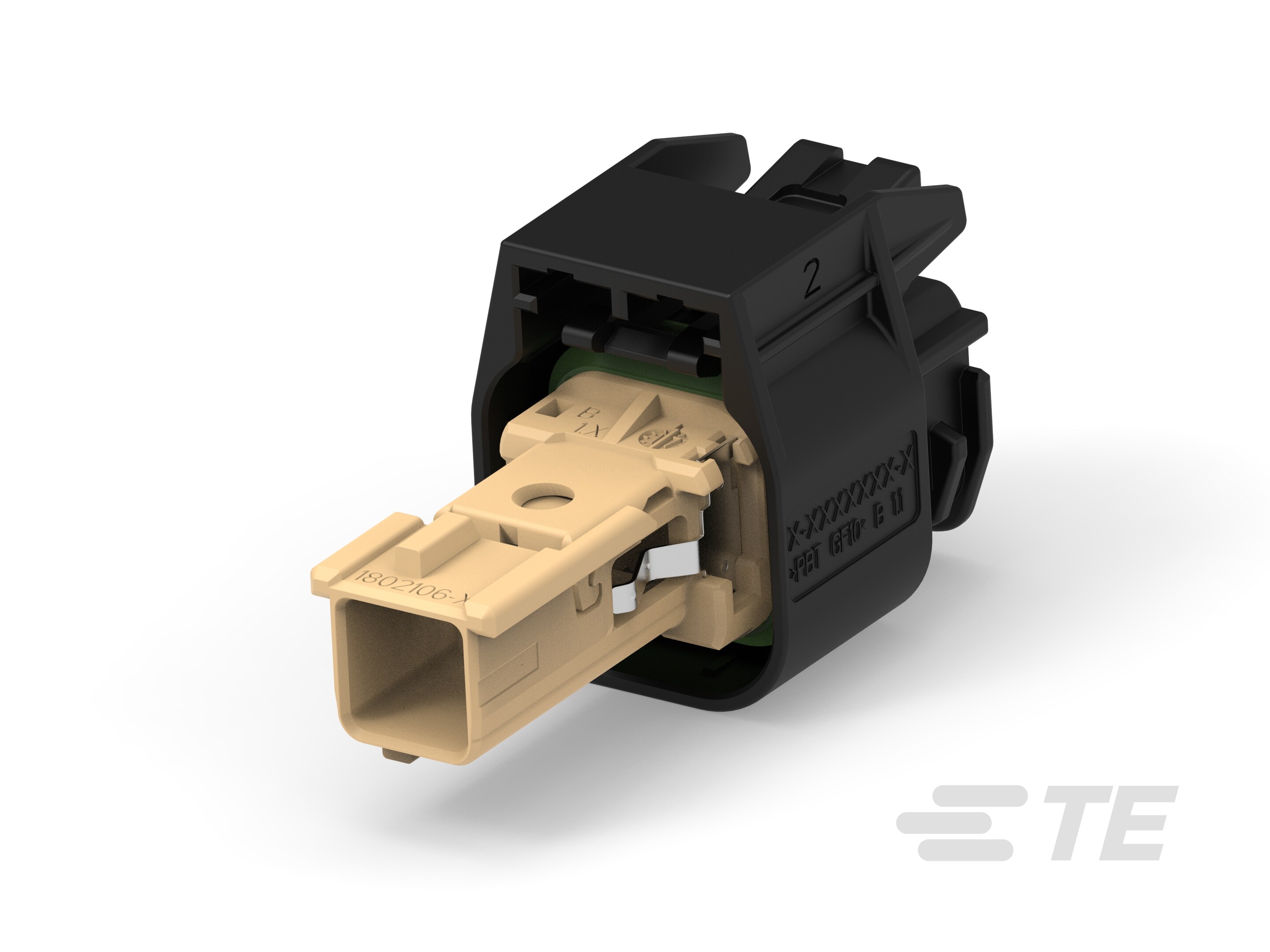

产品图 泰科TE 1802113-7连接器中文手册_现货采购_配套型号指南
产品型号 1802113-7
主要锁定特性 端子上
混合型连接器
连接器和端子端接到 电线和电缆
连接器系统 缆到板 | 缆到缆
可密封
连接器和壳体类型 母端子护套
行数 1
弹簧锁 带有
位数 1
标称电压架构(V) 60
阻抗(Ω) 100
插针 不带
出线角度 180°
连接器和键控代码 J
对接公端宽度 .5mm[.02in]
对接公端厚度 .4mm[.016in]
线缆端接方法 压接
接合固定 不带
连接器安装类型 电缆安装(自由悬挂)
壳体颜色 淡棕色
中心线(间距) 1.8mm[.071in]
连接器高度 11.4mm[.45in]
产品长度 17.45mm[.687in]
工作温度(最大值) 105°C[221°F]
电缆类型 STP
工组温度范围 -40 – 105°C[-40 – 221°F]
工作频率范围(MHz) 0 – 600
屏蔽
电路应用 Signal
封装方法 袋和盒
能够保证连接器位置
采购入口 1802113-7现货
原厂手册 1802113-7数据手册.PDF

二、1802113-7配套型号

配套型号 产品图
2344044-3 2344044-3
更多配套型号查询 1802113-7配套型号大全

三、1802113-7适用领域

泰科1802113-7连接器作为一款高可靠性线缆安装(自由悬挂)型母端子护套,凭借其紧凑设计、宽温域适应及密封特性,主要适用于以下关键领域:

1. 工业自动化控制单元:

支持-40℃至105℃宽温工作范围,结合IP67密封防护等级,可在高振动、多粉尘的工厂环境中确保传感器信号与设备控制链路的稳定传输,适用于PLC模块、电机控制器等设备的内部布线。

2. 车载电子线束系统:

键控代码J设计有效防止端子误插,180°出线角度优化空间布局。0.4mm超薄公端厚度与1.8mm中心间距适配精密车载ECU接口,保障刹车传感器、照明模块等关键行车信号的高可靠性连接。

3. 户外通信设备布线:

IP67防护等级可抵御雨水及沙尘侵袭,自由悬挂结构便于基站路由器、户外交换机等设备在紧凑空间的线缆管理。0-600MHz工作频率范围支持中低速数据传输场景(如环境监测设备信号传输)。

4. 医疗设备内部线缆互联:

105℃耐温能力满足器械消毒温度要求,可维修结构简化设备维护流程。压接线缆端接方式结合STP电缆屏蔽设计(需外部屏蔽层支持),降低精密医疗仪器受电磁干扰的风险。

5. 新能源设备电力监控模块:

淡棕色壳体在光伏逆变器、储能系统控制单元等设备中提升视觉辨识度,1位单行布局确保在有限空间内实现电压/电流信号采集回路的精准对接,适配60V标称电压架构的监控电路。

该连接器通过键控防呆、宽温域耐受及密封防护三重保障,在机械振动、环境温变等复杂工况下维持信号完整性,其电缆自由悬挂特性显著提升空间受限场景的布线效率。

四、1802113-7常见问题与解决方案

连接器问题诊断与解决方案

1. 电缆安装稳定性不足

问题:自由悬挂安装缺乏固定点,外力拉扯或振动易导致连接器移位或脱落。

方案:增加应力消除结构(如线缆绑带、卡扣支架),分散线缆受力点;部署辅助支撑件(如导轨槽)固定连接器本体。

2. 密封性能下降

问题:密封面受粉尘污染或湿度过高(>80%RH)时,可能导致液体渗透风险。

方案:安装前清洁密封面残留物;定期更换硅胶密封圈(兼容-40~105℃环境);控制使用场景湿度≤75%RH。

3. 母端子压接失效

问题:1.2mm母端子压接高度偏差超出±0.2mm公差范围,或触点氧化导致阻抗异常(标称100Ω)。

方案:使用精密压接工具校准高度(参考公差±0.15mm);采用非研磨型清洁剂处理氧化层;若端子变形则强制替换。

4. 外壳材料耐候性局限

问题:淡棕色尼龙外壳在化学腐蚀环境或持续性>105℃高温下可能变形脆化。

方案:规避强酸/碱工况;高温场景(>95℃)切换金属外壳型号;每季度检查外壳裂纹或色变。

5. 键控代码误匹配

问题:键控代码"J"型未与公端对齐,导致端子错位(公端尺寸0.5×0.4mm)。

方案:安装前双端核验键控代码标记;使用专用导向销辅助插合;目视确认端子排列序列一致性。

关键参数参考:

- 工作环境:-40~105℃ / 0-600MHz信号传输

- 结构限制:无内置锁扣/屏蔽层,仅支持STP线缆

- 失效预防:避免超过17.45mm长度方向的弯折应力
