泰科1802113-9是一款单行位母端子信号连接器,设计用于缆到板或缆到缆的电线电缆系统连接。该连接器具备端子上弹簧锁定机制和可密封特性,确保连接的稳固性与环境适应性,支持最大60V电压、100Ω阻抗及0-600MHz频率范围。物理尺寸紧凑,中心间距1.8mm,长度17.45mm,高度11.4mm,采用180°出线角度和压接端接方式,便于自由悬挂安装。工作温度范围为-40℃至105℃,适合工业控制等场景的稳定信号传输,体现泰科产品在机械可靠性及信号完整性方面的综合优势。

一、1802113-9中文手册

分类 详情

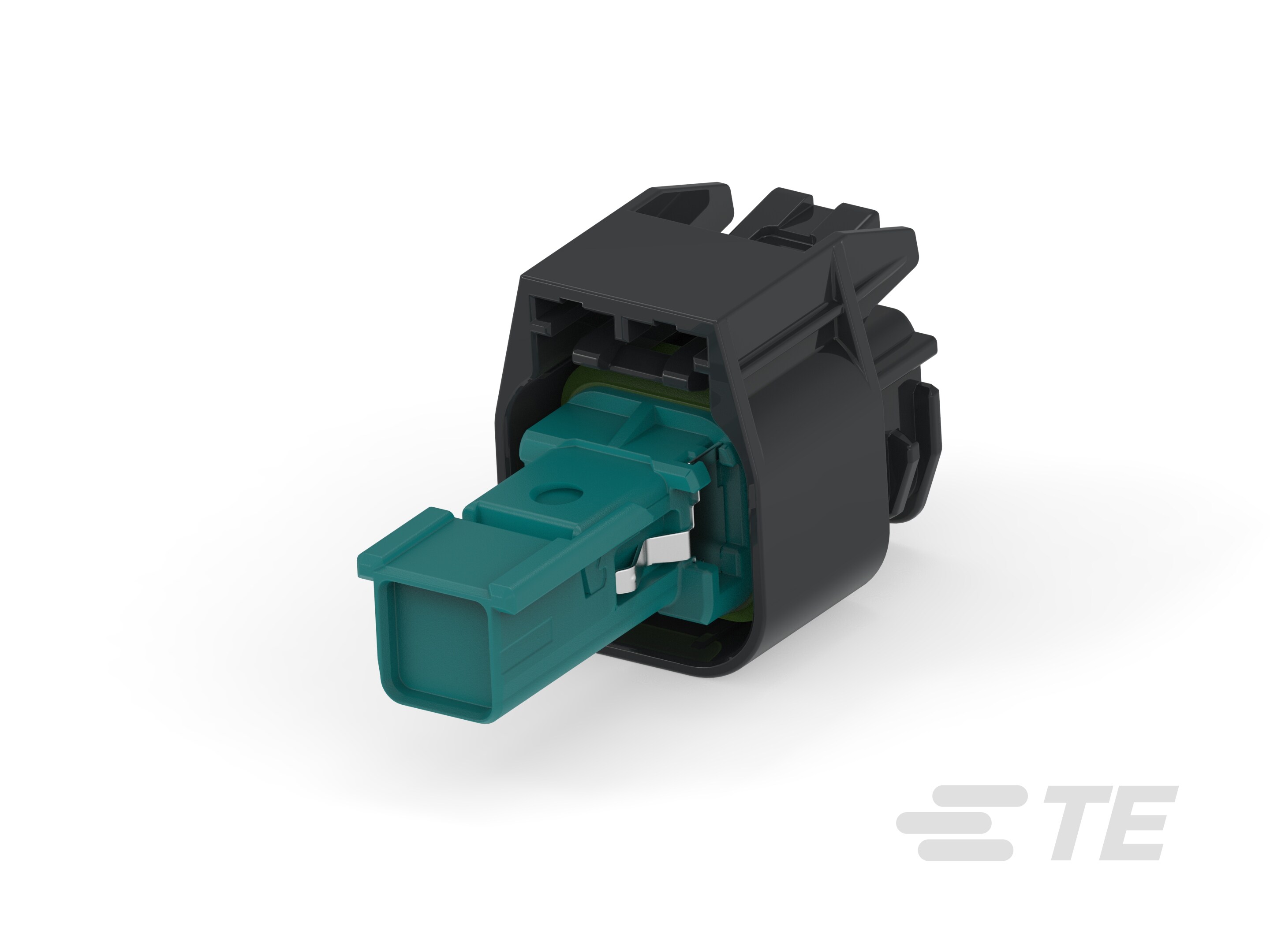

产品图 泰科TE 1802113-9连接器中文手册_现货采购_配套型号指南
产品型号 1802113-9
主要锁定特性 端子上
混合型连接器
连接器和端子端接到 电线和电缆
连接器系统 缆到板 | 缆到缆
可密封
连接器和壳体类型 母端子护套
行数 1
弹簧锁 带有
位数 1
标称电压架构(V) 60
阻抗(Ω) 100
插针 不带
出线角度 180°
连接器和键控代码 Z
对接公端宽度 .5mm[.02in]
对接公端厚度 .4mm[.016in]
线缆端接方法 压接
接合固定 不带
连接器安装类型 电缆安装(自由悬挂)
壳体颜色 蓝色
中心线(间距) 1.8mm[.071in]
连接器高度 11.4mm[.45in]
产品长度 17.45mm[.687in]
工作温度(最大值)(°C) 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度(最大值)(°F) 221
电缆类型 STP
工组温度范围 -40 – 105°C[-40 – 221°F]
工作频率范围(MHz) 0 – 600
屏蔽
电路应用 Signal
封装方法 袋和盒
能够保证连接器位置
采购入口 1802113-9现货
原厂手册 1802113-9数据手册.PDF

二、1802113-9配套型号

配套型号 产品图

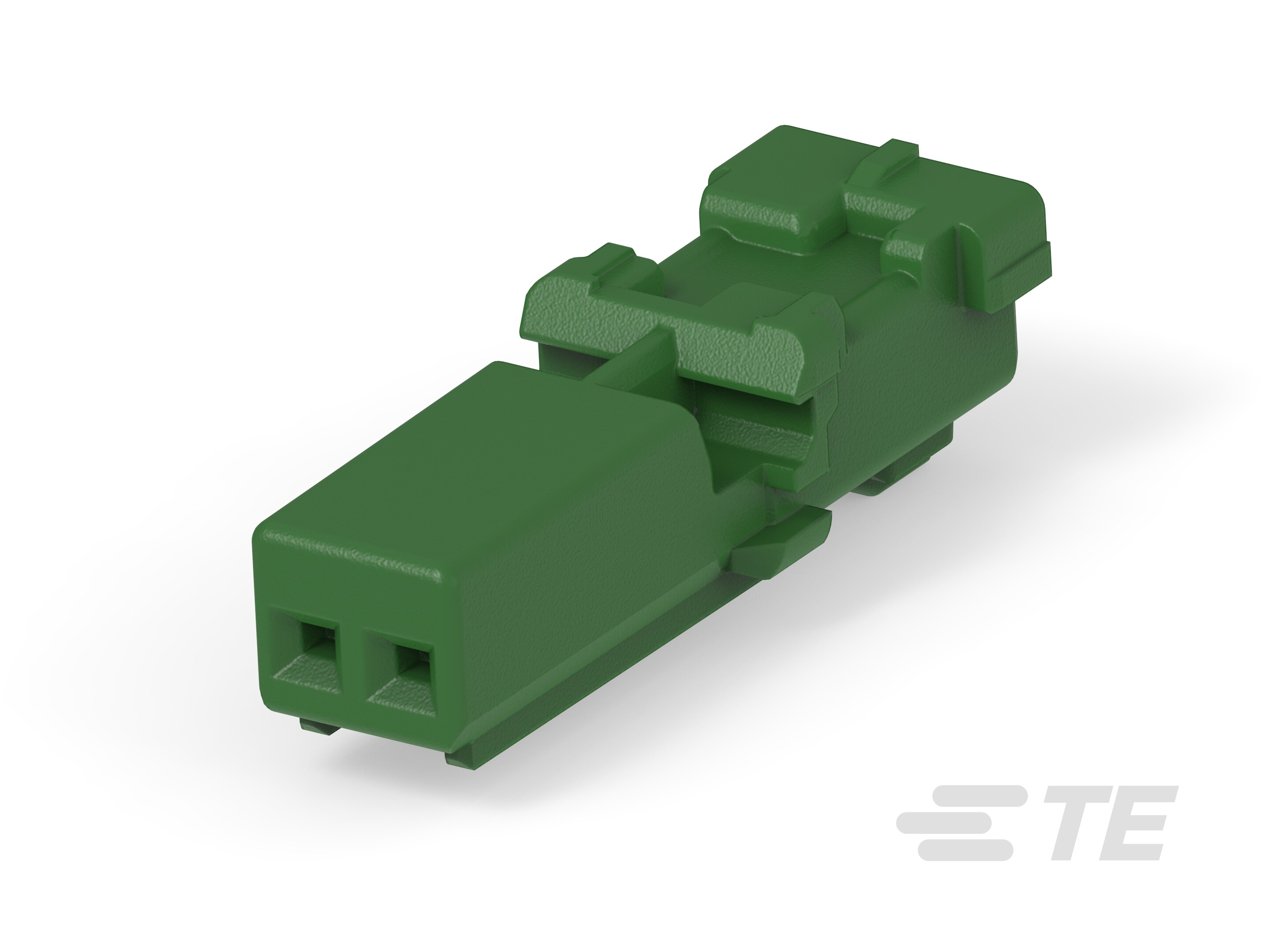

2302450-2 2302450-2
更多配套型号查询 1802113-9配套型号大全

三、1802113-9适用领域

泰科1802113-9连接器凭借紧凑结构、宽温适应性与高防护特性,主要适用于以下专业领域:

1. 汽车电子系统

键控代码Z与精准端子对接设计(公端0.5mm宽度/0.4mm厚度)有效防止车载线束误插,轴向180°出线设计优化发动机舱等狭小空间的线缆弯曲半径,满足ECU控制单元等核心部件的振动环境连接需求。

2. 工业自动化控制

自由悬挂安装方式适配设备内部紧凑布线场景,1.8mm中心间距配合单行布局保障信号传输稳定性。-40℃至105°C宽温域耐受能力(对应-40°F至221°F)支持机床传感器、PLC控制器在极端温差环境下的可靠运行。

3. 通信设备内部连接

0-600MHz工作频率范围覆盖基带信号传输需求,压接线缆端接方式确保路由器、交换机等设备的线到板(缆到板)连接具有长期机械稳定性,11.4mm低剖面高度适应高密度机箱布局。

4. 户外能源设备布线

IP67密封设计(基于同系列防护标准)有效抵御逆变器、配电箱等设备的沙尘与潮气侵蚀,蓝色壳体提供基础环境辨识度,自由悬挂结构简化光伏电站等场景的电缆管理流程。

5. 医疗设备内部互联

宽温域性能兼容医疗设备消毒温度循环,应力消除结构保障设备移动部件的缆线耐久性,无铅端子材料符合医疗设备环保规范。

该连接器通过轴向出线设计、宽温耐受性及紧凑结构,为空间受限的严苛环境提供高可靠性信号传输解决方案,蓝色壳体进一步增强设备内部线缆的快速识别性。

四、1802113-9常见问题与解决方案

1. 安装松动或脱落

问题:自由悬挂安装缺乏机械固定点,容易在外力或振动条件下移位或脱离。

方案:安装应力消除附件(如卡扣或绑带),确保电缆受力均匀分布,或增设支撑结构以分散外部应力。

2. 密封性不足

问题:防护等级依赖正确安装,若密封面未完全贴合或环境湿度超标(>80%RH),可能渗入污染物。

方案:定期清洁密封接口,使用兼容硅胶密封圈增强防水性,控制工作环境湿度在80%RH以下。

3. 端子接触不良

问题:母端子压接不当(公差超±0.2~0.5mm)或氧化导致电阻异常,影响信号传输质量。

方案:操作时严格按压接高度公差执行,使用专用工具清洁端子氧化层,并进行预防性更换。

4. 外壳变形

问题:外壳在高温环境(>105°C)或暴露于腐蚀性介质时,可能发生变形或损伤。

方案:避免接触强酸/碱液体,高温应用场景改用金属外壳型号,并定期检查外壳结构完整性。

5. 键控错位或对准偏差

问题:键控代码Z与公端不匹配或安装偏差,引起连接不稳定。

方案:安装前核对两端键控代码及端子排列顺序,采用对准工具辅助定位,确保精确对接。
