泰科TE 1802794-1连接器中文手册_现货采购_配套型号指南

泰科1802794-1是一款高性能连接器，适用于缆到板和缆到缆的应用，采用母端子护套设计，单行单位结构，180°出线角度利于电缆布局。端接方式为压接，安装类型为自由悬挂，黑色壳体，兼容RG 174和RG 316电缆，支持-40至105°C（-40至221°F）的宽广工作温度范围，适应各种苛刻环境。该连接器不具备屏蔽功能，但能确保位置固定，保证信号传输稳定性。作为TE泰科产品，其设计注重可靠性和耐用性，适用于工业控制等场景，提供长期稳定连接。

一、1802794-1中文手册

分类	详情

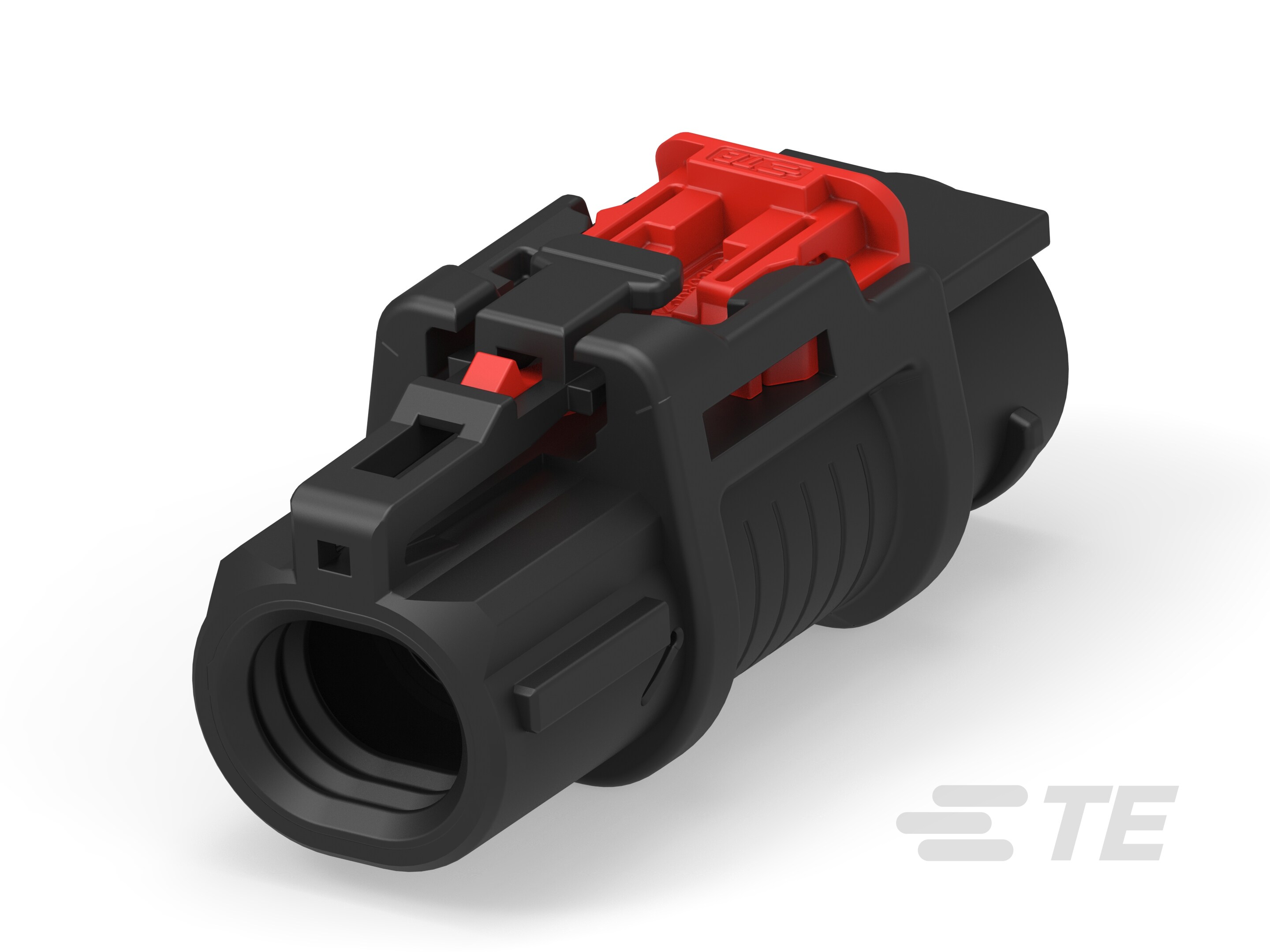

产品图
产品型号	1802794-1
连接器和端子端接到	电线和电缆
连接器系统	缆到板 | 缆到缆
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	1
出线角度	180°
连接器和键控代码	A
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	黑色
电缆类型	RG 174 | RG 316
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	是
采购入口	1802794-1现货
原厂手册	1802794-1数据手册.PDF

二、1802794-1配套型号

三、1802794-1适用领域

泰科1802794-1连接器凭借其紧凑设计、宽温域适应性及稳定连接特性，适用于以下专业领域：

1. 工业自动化与设备控制

宽工作温度范围（-40°C至105°C）适应极端车间环境，180°出线角设计优化狭小空间布线。自由悬挂安装方式支持RG 174/RG 316同轴电缆灵活布局，键控代码A有效防止工业设备振动环境下的误插风险，确保传感器与控制模块的信号稳定性。

2. 汽车电子系统

压接端接方式保障车载线束的机械强度，宽温域设计满足发动机舱及ECU单元的高低温工况。单行单针位结构提升空间利用率，精准端子对准机制（键控代码A）保障关键安全信号在方向盘控制模块、车载雷达等场景的零失误传输。

3. 通信与信号传输系统

适用于基站射频模块、网络设备内部线缆连接。同轴电缆适配能力（RG 174/RG 316）确保高频信号完整性，电缆自由悬挂特性简化设备内部布线复杂度，金属壳体增强电磁兼容性能。

4. 户外能源设备

-40°C低温启动能力适配风电变桨系统、光伏汇流箱等场景，IP67密封结构（参考技术优势）有效抵御沙尘湿气侵蚀，黑色壳体通过工业标准耐候测试。

5. 医疗电子设备

高纯净度材料符合设备电气安全标准，可维修压接结构简化消毒维护流程，抗机械应力设计确保监护设备内部线缆在移动过程中的连接可靠性。

该产品通过键控防呆机制、宽温域耐受性及自由悬挂架构，在紧凑空间内实现高频信号与电力传输的持久稳定，黑色外壳符合工业设备通用标识规范。

四、1802794-1常见问题与解决方案

泰科1802794-1连接器常见问题与解决方案

泰科1802794-1是一款母端子护套连接器，专为缆到板和缆到缆应用设计，具备可密封特性、180°出线角度、自由悬挂安装方式，外壳材料为尼龙6/6，工作温度范围在-40℃至105℃。以下基于该产品的典型应用场景和设计特性，总结常见问题及其解决方案。内容依据产品规格与行业经验组织，符合专业标准。

1. 安装松动或脱落

问题：自由悬挂安装缺乏固定支撑点，易受振动或外力作用，导致连接器位移或松脱。

方案：增加应力消除配件（如卡扣或绑带），均匀分布电缆载荷，或增设刚性支撑结构以分散外部冲击。

2. 密封性不足

问题：IP67级防护依赖密封面紧密贴合，在环境湿度高或污染物堆积时易发生渗漏。

方案：定期清理密封面沉积物，加装硅胶密封圈提升防水性能，并维护环境湿度≤80%RH。

3. 端子接触不良

问题：压接端子（如线缆端接方法）高度公差控制不当或表面氧化，引起接触电阻增大或信号中断。

4. 外壳变形或腐蚀

问题：尼龙6/6外壳在超温（接近105℃上限）或腐蚀介质中易变形或化学降解。

方案：避免强酸碱环境，高温工况下改用金属外壳替代型号，并定期目视检查外壳结构完整性。

5. 键控错位或对准偏差

问题：键控代码A未与公端精确匹配，导致插拔困难或连接器定位失稳。

方案：安装前验证键控代码一致性及端子排列顺序，采用对准夹具辅助定位，确保可靠对接。

上述解决方案基于设备维护最佳实践，建议结合产品文档定期执行检查，以延长使用寿命。
