TE Connectivity 1802794-2连接器是一款母端子护套型产品，采用单行位单位数结构，专为缆到板或缆到缆系统设计。其出线角度为180°，壳体为白色，具备可密封特性，支持自由悬挂安装方式。端接方法为压接，适用于RG 174或RG 316电缆类型，工作温度范围覆盖-40至105°C。该系统无屏蔽设计，但能确保连接器位置稳定，常见于工业自动化及汽车电子等应用场景。

一、1802794-2中文手册

分类	详情

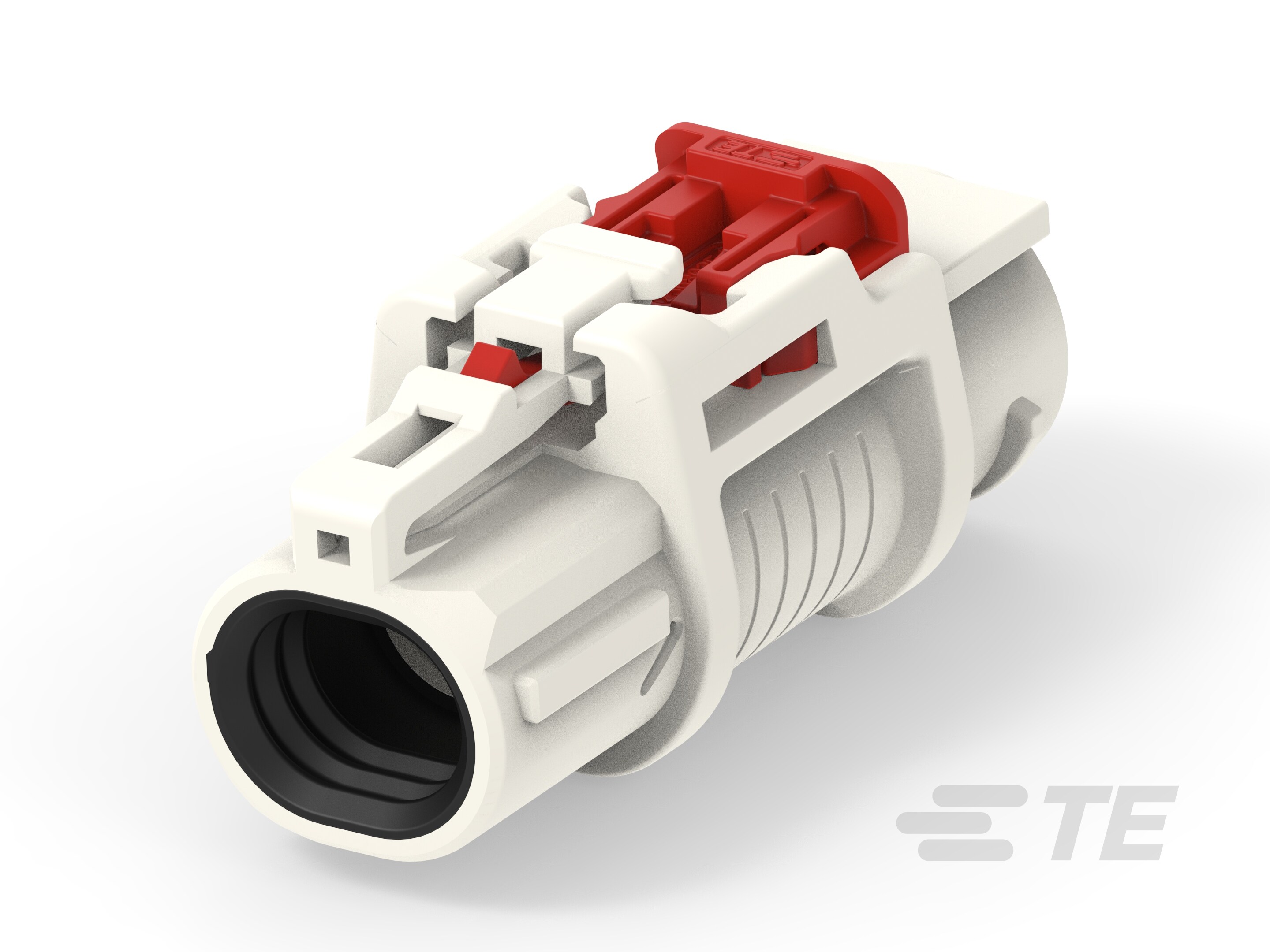

产品图
产品型号	1802794-2
连接器和端子端接到	电线和电缆
连接器系统	缆到板 | 缆到缆
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	1
出线角度	180°
连接器和键控代码	B
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	白色
电缆类型	RG 174 | RG 316
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	是
采购入口	1802794-2现货
原厂手册	1802794-2数据手册.PDF

二、1802794-2配套型号

三、1802794-2适用领域

泰科1802794-2连接器凭借其宽温耐受性、可密封设计和自由悬挂安装特性，广泛应用于以下领域：

1. 工业自动化与设备控制：工作温度范围-40°C至105°C适应车间高温、低温环境，自由悬挂安装方式简化机床、传送带等高振动场合的电缆管理，确保传感器及控制信号的稳定连接。

2. 汽车电子系统：键控代码B提供精准端子对准机制，防止线束接口误插，适用于车载ECU和电源模块，保障行车数据传输的可靠性和安全性。

3. 户外能源设备：如太阳能控制器或风力监测装置，可密封结构有效抵御雨水和沙尘侵蚀，自由悬挂设计优化紧凑空间布局，白色外壳便于野外环境快速识别和维护。

4. 医疗仪器与设备：可维修可密封结构简化消毒流程，防止液体渗入，适应内窥镜或诊断设备内部布线需求，确保医疗操作的卫生性和可靠性。

5. 通信与数据传输：1位单行布局支持简单信号传输，RG 174或RG 316电缆端接适配路由器、基站基础连接，平衡基本数据传输效率与安装便捷性。

该连接器通过键控机制、温度适应性及高防护特性，实现复杂环境中的长期稳定运行，白色外壳进一步增强工业场景的视觉辨识度。

四、1802794-2常见问题与解决方案

1. 自由悬挂安装稳定性不足

问题： 电缆安装（自由悬挂）设计缺乏固定支撑点，受机械振动或外力拉扯易导致连接器位移。

方案： 为RG 174/316线缆增设应力消除卡扣或绑带，确保受力点均匀分布，必要时添加支撑架分散应力。

2. IP67密封效能降低

问题： 密封面污染物堆积或环境湿度＞80%RH时，可能破坏防护等级导致液体渗透。

方案： 定期清洁密封界面，使用兼容硅胶密封圈增强贴合性，控制部署环境湿度≤80%RH。

3. 1.2mm母端子接触故障

问题： 压接高度偏差超±0.5mm公差或端子氧化，引发接触电阻升高。

方案： 严格按压接高度±0.2~0.5mm标准操作，采用专用氧化层清洁工具处理触点，失效时更换端子。

4. 尼龙壳体物理损伤

问题： 白色尼龙6/6外壳在＞105°C工况或酸/碱环境中易变形脆化。

方案： 避免强腐蚀性环境部署，温度超过限值（105°C）时改用金属外壳型号，每季度检查壳体完整性。

5. B型键控对接失效

问题： 键控代码B未与公端精准匹配，或端子排列错位导致连接中断。

方案： 预安装阶段双重校验键控代码及端子序列，使用导向夹具辅助对准，确保轴向180°无偏差插合。
