泰科TE 1802794-3连接器中文手册_现货采购_配套型号指南

TE泰科1802794-3是一款用于线缆连接的高可靠性单针母端子护套连接器。其采用淡蓝色壳体，支持180°出线角度，专为RG 174或RG 316同轴电缆设计。该连接器适用于缆到板或缆到缆系统，通过压接方式端接电缆，安装形式为自由悬挂式。具备IP密封特性（可密封），工作温度范围覆盖-40℃至105℃，能确保精确的连接器定位，满足汽车电子、工业设备等严苛环境对稳定连接的需求。

一、1802794-3中文手册

分类	详情

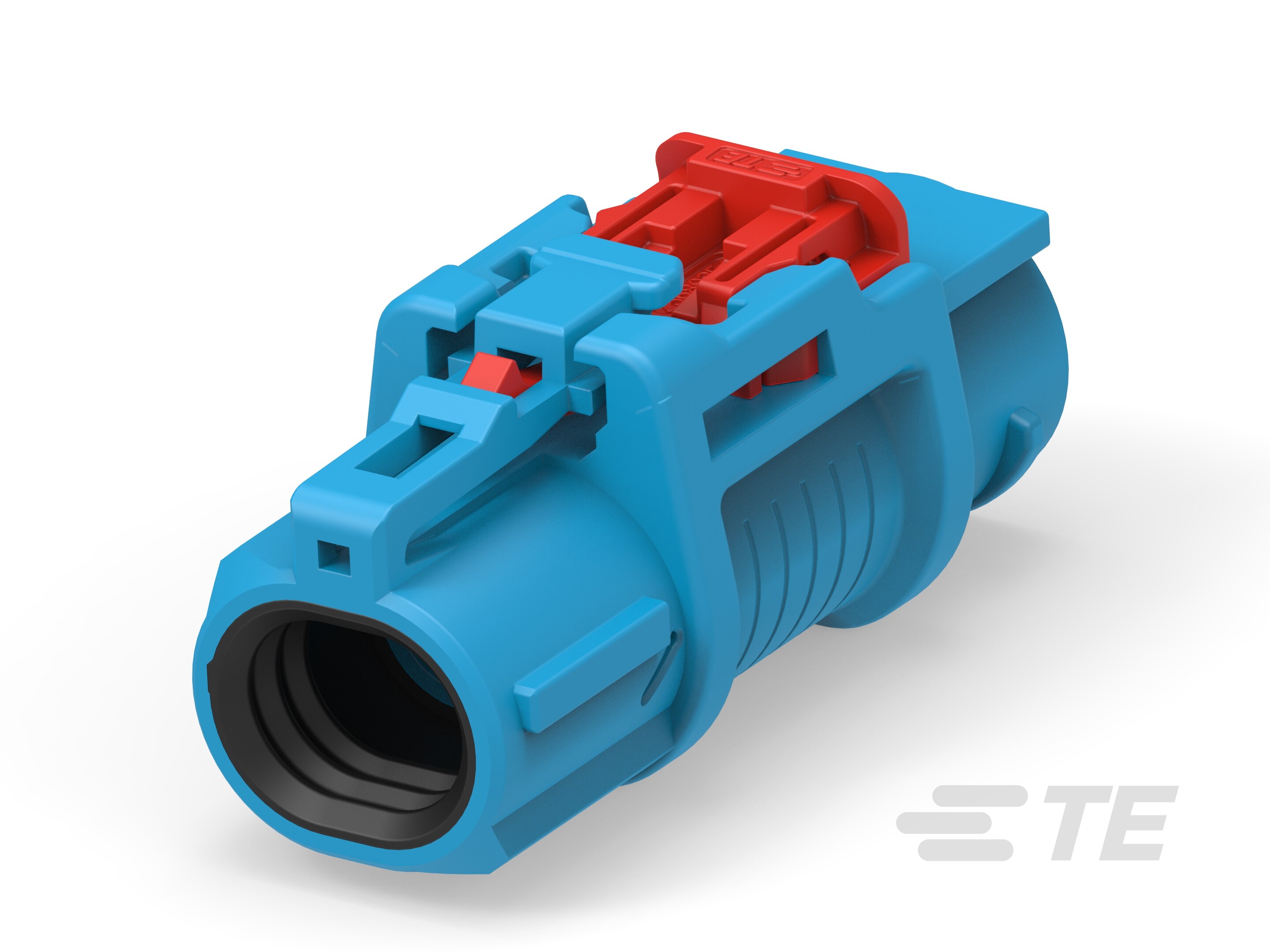

产品图
产品型号	1802794-3
连接器和端子端接到	电线和电缆
连接器系统	缆到板 | 缆到缆
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	1
出线角度	180°
连接器和键控代码	C
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡蓝色
电缆类型	RG 174 | RG 316
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	是
采购入口	1802794-3现货
原厂手册	1802794-3数据手册.PDF

二、1802794-3配套型号

三、1802794-3适用领域

泰科1802794-3连接器凭借其宽温度适应性、可密封设计及精准键控机制，广泛应用于以下领域：

1. 工业自动化与机械控制：自由悬挂安装方式（出线角度180°）配合压接线缆端接简化布线，工组温度范围-40°C至105°C适应工厂高温、低温环境，确保传感器信号在振动场景下的稳定传输。

2. 汽车电子系统：键控代码C结合护套端子设计（1位单行布局）防止插接错误，线缆类型RG 174/RG 316支持车载通信模块与ECU的精密连接，保障行车数据可靠性与耐用性。

3. 户外能源设备：可密封结构抵御雨尘侵袭，自由悬挂安装适配太阳能逆变器或风力发电机的紧凑电缆布局，淡蓝色壳体增强户外恶劣条件中的视觉识别性。

4. 医疗仪器与设备：母端子护套设计简化清洁维护流程，宽温度范围支持医疗设备内部稳定运行，规避液体渗入风险，确保关键生命体征监测系统的连续性。

5. 通信与数据传输：缆到板/缆到缆灵活连接方式优化路由器或基站内部高频信号传输，RG 174/RG 316电缆兼容性平衡连接密度与低干扰需求，支撑无线网络基础设施的可靠布设。

该连接器通过键控对准、密封防护及位置稳定性，保障复杂场景中的长期可靠连接，淡蓝色外壳进一步提升工业与设备识别效率。

四、1802794-3常见问题与解决方案

泰科1802794-3连接器常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装方式缺乏固定点，易受振动或外部外力影响，导致连接器不稳定或脱落。

方案：添加应力消除附件(如卡扣、绑带)，确保电缆受力均匀分散，或增加支撑结构(如支架)以增强固定性。

2. 密封性不足

问题：IP67级密封依赖正确安装，若密封面未完全贴合（例如在安装偏差或挤压不当的情况下）或环境湿度过高，可能导致污染物渗入。

方案：定期清洁密封面，使用硅胶密封圈增强防水屏障，并控制环境湿度(建议保持在80%RH以下)，确保安装时密封圈无损伤。

3. 端子接触不良

问题：母端子压接不当（公差超出范围）或氧化导致接触电阻增大，影响信号传输稳定性。

方案：按推荐压接高度公差(±0.2~0.5mm)严格操作端子压接工序，使用专用非腐蚀性清洁工具清除端子氧化层，如问题持续需更换新端子。

4. 外壳变形或腐蚀

问题：淡蓝色尼龙壳体在接近高温极限(>100°C，工作温度上限105°C)或腐蚀性液体环境中易软化变形，影响整体完整性。

方案：避免暴露于强酸/碱物质中，高温应用场景下确保通风或选用兼容温度范围的替代型号，定期目视检查外壳有无裂痕或变色。

5. 键控错位或对准偏差

问题：键控代码C未与公端精确匹配（例如安装时位置偏移或对准失误），导致连接不稳定或插接失败。

方案：安装前反复核对两端的键控代码及端子排列顺序，使用专用对准工具（如引导销或定位夹具）辅助定位，确保一次到位精准对接。
