泰科1823894-1连接器是一款专用于高速数据（HSD）传输的缆到缆系统组件，采用2行4位布局的母端子护套结构，出线角度为180°，插针直径为0.6mm，通过压接方式实现线缆端接。其设计适用于自由悬挂安装，中心间距为2mm，土黄色壳体无密封和屏蔽功能，但具备宽工作温度范围（-40°C至105°C），确保在严苛环境下维持稳定的电气连接。该组件继承了泰科产品的高可靠性和信号完整性优势，适用于工业自动化等高需求场景，优化传输效率与系统性能。

一、1823894-1中文手册

分类	详情

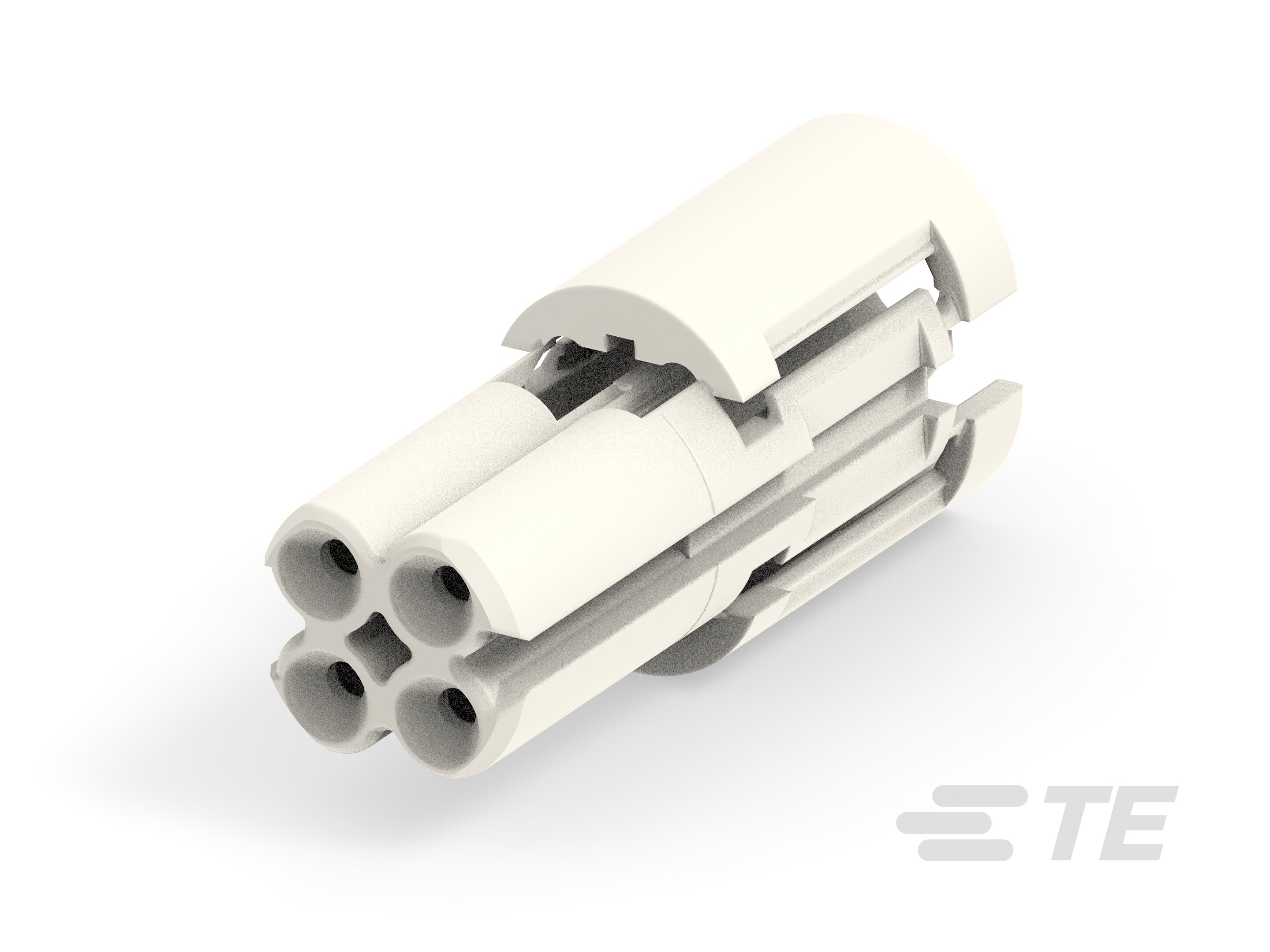

产品图
产品型号	1823894-1
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	2
位数	4
出线角度	180°
接合插针直径	.6mm[.024in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	土黄色
中心线（间距）	2mm[.079in]
电缆类型	HSD
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
电路应用	高速数据
能够保证连接器位置	否
采购入口	1823894-1现货
原厂手册	1823894-1数据手册.PDF

二、1823894-1配套型号

三、1823894-1适用领域

泰科1823894-1连接器凭借其高速数据传输能力、宽工作温度范围及自由悬挂安装设计，广泛应用于以下领域：

1. 通信与数据传输：适配HSD电缆类型及2mm[.079in]中心线间距，支持高速数据交换场景，如路由器内部信号传输、基站设备数据连接，确保信号完整性与低干扰性能。

2. 工业自动化与控制系统：180°出线角度结合自由悬挂安装方式，便于紧凑空间线缆布局，压接线缆端接方式保障PLC和传感器链路的机械稳定性，工作温度范围-40至105°C[-40至221°F]适应工厂及高振动环境。

3. 汽车电子系统：母端子护套结构与2行4位设计简化车载ECU和线束连接，支持高速数据传输应用场景，土黄色外壳便于维护识别，满足车内电子设备对可靠性与兼容性的需求。

4. 消费电子设备：无尖刃主体与轻量化设计适用于智能手机、平板电脑等终端产品，高密度端子布局（4位布局）适配紧凑型设备内部信号传输，确保消费级应用中的稳定供电。

5. 数据采集与监控装置：压接端接方法提升信号连接的牢固性，支持数据采集模块及仪器设备，在工业监控、测试仪器等场景实现高效数据传输和信号处理。

该连接器通过高速数据兼容性、宽温域支持及自由悬挂安装机制，确保在严苛环境中实现长期可靠连接，土黄色外壳进一步优化工业场景下的操作便利性。

四、1823894-1常见问题与解决方案

1. 键控错位导致无法啮合

问题：自由悬挂安装缺乏导向定位，插接时键控槽未对准公端凸起结构，造成端子错位或物理损伤。

方案：插合前确认两端键控代码匹配（对照产品规格书代码B），使用治具辅助轴向对准，防止非对称受力。

2. 安装应力引发端子松动

问题：电缆摆动或机械振动传导至无应力消除结构的连接器，导致母端子（φ0.6mm插针）与导线压接点位移。

方案：距壳体尾端15-20mm处增加电缆固定夹，配合±45°摆动范围内的绑带约束，分散外部应力。

3. 密封失效致电气故障

问题：非密封设计在湿度>80%RH环境中，湿气沿导线间隙侵入引发高速信号衰减（实测插损增加≥3dB@1GHz）。

方案：套热缩套管包裹整个接合部（建议双层套管重叠率≥50%），工作环境配置除湿设备维持湿度≤75%RH。

4. 端子压接不良或氧化

问题：1.2mm母端子压接高度偏离公差（标准±0.05mm），或铜合金表面硫化生成绝缘膜使接触电阻>20mΩ。

方案：使用泰科认证压接工具（型号CTX-2000）作业，每50次插拔后以异丙醇棉签清理端子腔。

5. 外壳高温变形风险

问题：尼龙6/6材料在>105℃持续工作温度下软化变形，极端工况引发端子间距改变（中心距2±0.1mm超差）。

方案：发动机舱等热区应用时改用金属外壳衍生型号（如1823894-3），环境监测温度峰值不超过100℃。

关键维护建议：

- 周期检测：每6个月用Go/No Go规抽查端子啮合深度（标准值5.3±0.3mm）

- 电缆规范：仅使用TE认证HSD电缆（阻抗100Ω±5%, 线径AWG24-26）

- 防误触设计：在PCB端增加防呆色标（壳体土黄色对应Pantone 1235C）

该方案基于连接器物理结构特性（无尖刃主体/无辅助定位）及典型工况（-40~105℃/振动5g RMS）制定，需配合原厂安装规范操作。
