泰科TE 2-1823898-1连接器中文手册_现货采购_配套型号指南
泰科2-1823898-1是一款单排4位缆到板/缆到缆连接器，专为高速数据传输（HSD）设计。其采用180°出线角度的电缆安装结构（自由悬挂），黑色母端子护套壳体不含尖刃设计以提升安全性。接触件间距为2mm，可压接端子端接电缆，接合插针直径为0.6mm。该连接器不具备密封或连接器位置保障（CPA）功能，工作温度范围为-40°C至105°C，适用于严苛工业环境下的高速信号传输需求。
一、2-1823898-1中文手册
| 分类 | 详情 |
|---|---|

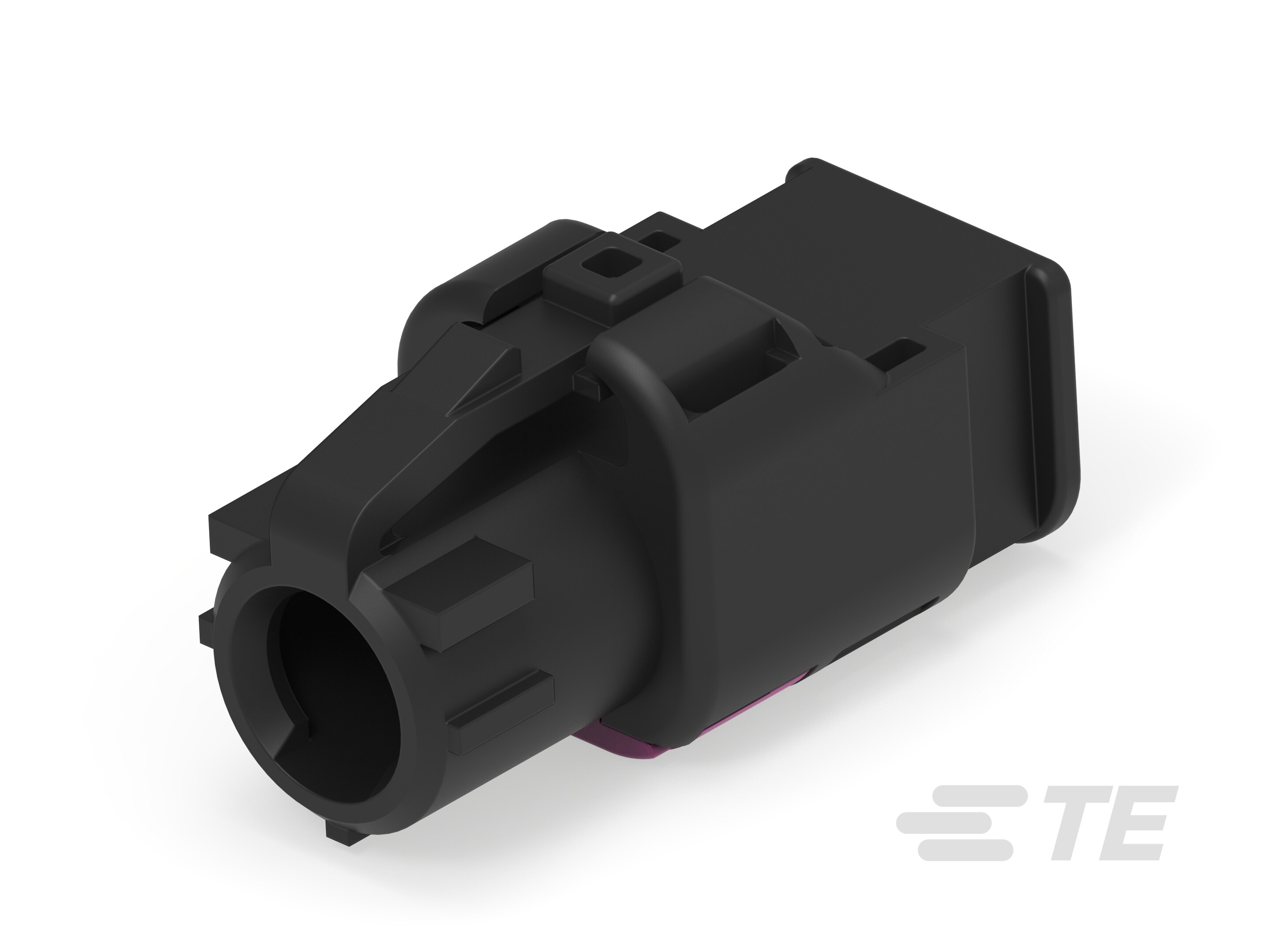

| 产品图 |
|
| 产品型号 | 2-1823898-1 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 无尖刃主体 |
| 连接器系统 | 缆到板 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 4 |
| 出线角度 | 180° |
| 连接器和键控代码 | A |
| 接合插针直径 | .6mm[.02in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 黑色 |
| 中心线（间距） | 2mm[.07in] |
| 电缆类型 | HSD |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | 高速数据 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2-1823898-1现货 |
| 原厂手册 | 2-1823898-1数据手册.PDF |
二、2-1823898-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 暂无 | 暂无 |
三、2-1823898-1适用领域
泰科2-1823898-1连接器凭借其高速数据传输能力、高可靠性机械设计及通用性，广泛应用于以下领域：
1. 数据通信与网络设备：HSD电缆类型结合2mm间距单行4位布局（中心线宽度0.07英寸）支持高频信号传输，适用于路由器、交换机及服务器内部的高速数据链路，确保信号完整性和抗干扰能力，同时自由悬挂安装方式简化了紧凑空间的布线要求。
2. 汽车电子系统：键控代码A和.6mm插针直径（对接宽度0.02英寸）提供精准端子对准，防止误插适配车载网络模块（如ECU、传感器接口），工作温度范围-40至105°C（-40至221°F）保障极端行驶环境下电力和数据的稳定连接，压接端接方法增强振动抵抗力。
3. 工业自动化控制：无尖刃主体和缆到板/缆到缆连接系统支持机械装置中的信号传输与控制电路（如传感器和执行器），宽温度耐受性适应高振动、多尘环境，180°出线角度优化电缆布局效率。
4. 消费电子产品：适用于计算机外围设备及高速接口（如显示器传输模块），紧凑型设计（自由悬挂安装）满足小型设备内部空间限制，压接线缆端接确保频繁插拔下的耐用性。
该连接器通过键控对准和应力消除机制，在高速数据场景中实现长期可靠操作，黑色壳体进一步提升工业现场的视觉辨识度。
四、2-1823898-1常见问题与解决方案
1. 安装松动或脱落
问题：由于电缆安装（自由悬挂）类型缺乏固定点，在振动或外力作用下容易导致连接器移位或完全脱落。
方案：添加应力消除附件如卡扣或绑带，确保电缆受力点分布均匀；或部署额外的支撑结构以分散机械应力，提升整体稳定性。
2. 密封性不足
问题：连接器设计不可密封，在高湿度（建议湿度≤80%RH）或污染环境中可能渗入水分或污染物，影响信号完整性。
方案：严格监控环境参数，定期清洁接口；若需防水防护，可选用替代密封型号或外部防护涂层。
3. 端子接触不良
问题：母端子压接过程中公差控制不当（典型高度公差±0.2~0.5mm），或氧化积累导致接触电阻异常升高，引发信号中断。
方案：使用专用工具确保压接高度符合规范，定期清除端子氧化层；必要时更换端子并验证接合插针直径（0.6mm）匹配度。
4. 外壳变形或腐蚀
问题：外壳材料在高温（>105°C上限）或腐蚀性液体暴露下易发生变形或化学侵蚀，削弱结构强度和耐用性。
方案：避免强酸/碱环境，确保工作温度维持于-40~105°C范围；高温应用中优先选用金属外壳替代型号，并实施定期结构检查。
5. 键控错位或对准偏差
问题：键控代码A未与公端精确匹配或端子排列失准，导致连接不稳定甚至物理损坏。
方案：安装前核查键控代码一致性及端子序列，采用对准工具辅助定位；确保180°出线角度对齐以优化对接精度。
