泰科TE 1823905-1连接器中文手册_现货采购_配套型号指南
泰科1823905-1是一款单行单位缆到缆连接器，采用公端子护套设计，出线角度为180°，便于电缆安装自由悬挂。它以黑色壳体为主，通过压接方式端接线缆，工作温度范围宽广（-40°C至105°C），适应严苛工业环境如高温或低温场景。设计上无尖刃主体增强安全性，键控代码A确保准确接合，插针直径0.6mm支持稳定连接。该产品不可密封且无屏蔽功能，但凭借泰科品牌的高可靠性及耐用机械性能，适用于自动化设备等基本数据传输场景，实现稳定连接。
一、1823905-1中文手册
| 分类 | 详情 |
|---|---|

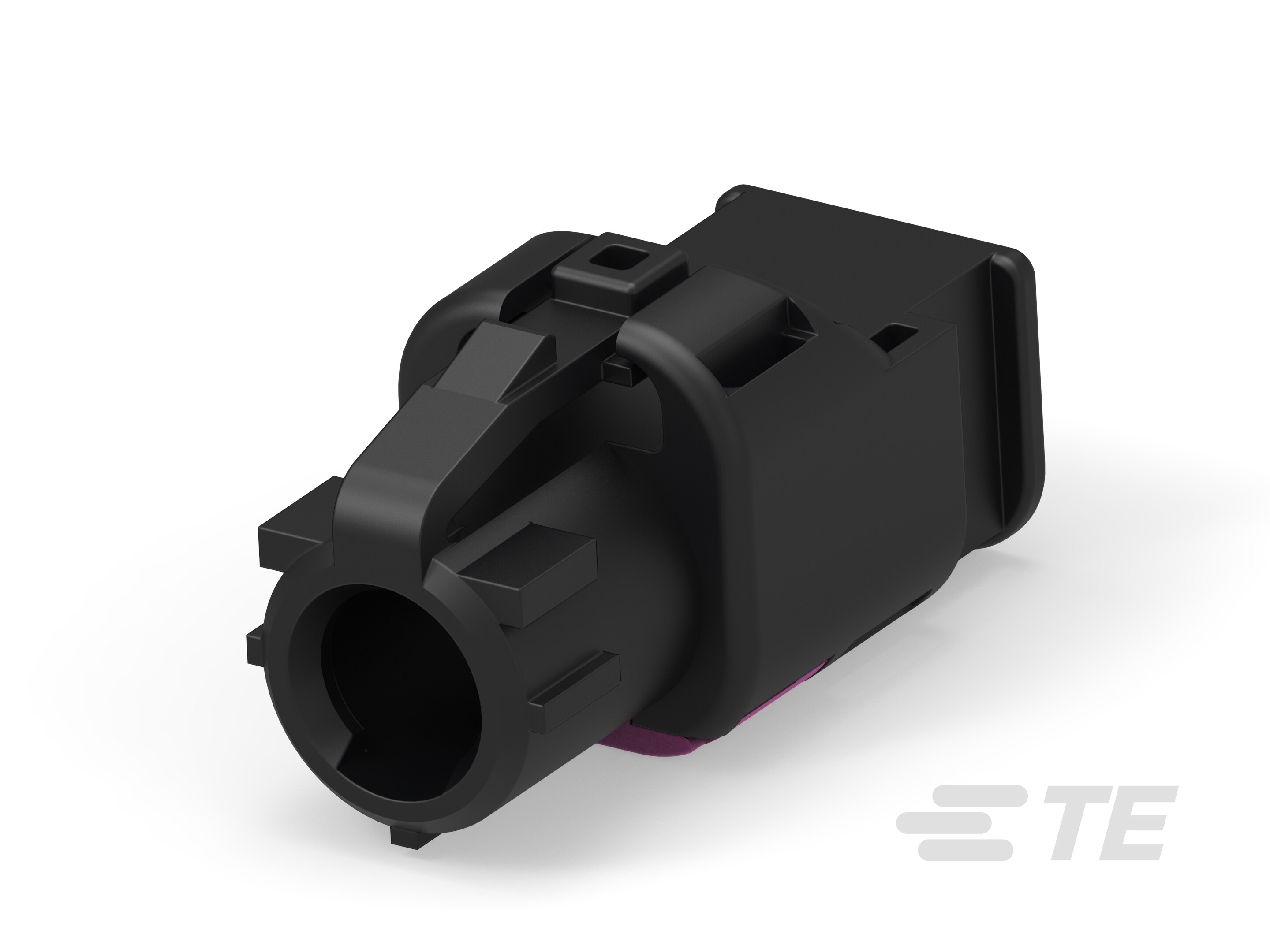

| 产品图 |
|
| 产品型号 | 1823905-1 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 无尖刃主体 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | A |
| 接合插针直径 | .6mm[.023in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 黑色 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1823905-1现货 |
| 原厂手册 | 1823905-1数据手册.PDF |
二、1823905-1配套型号

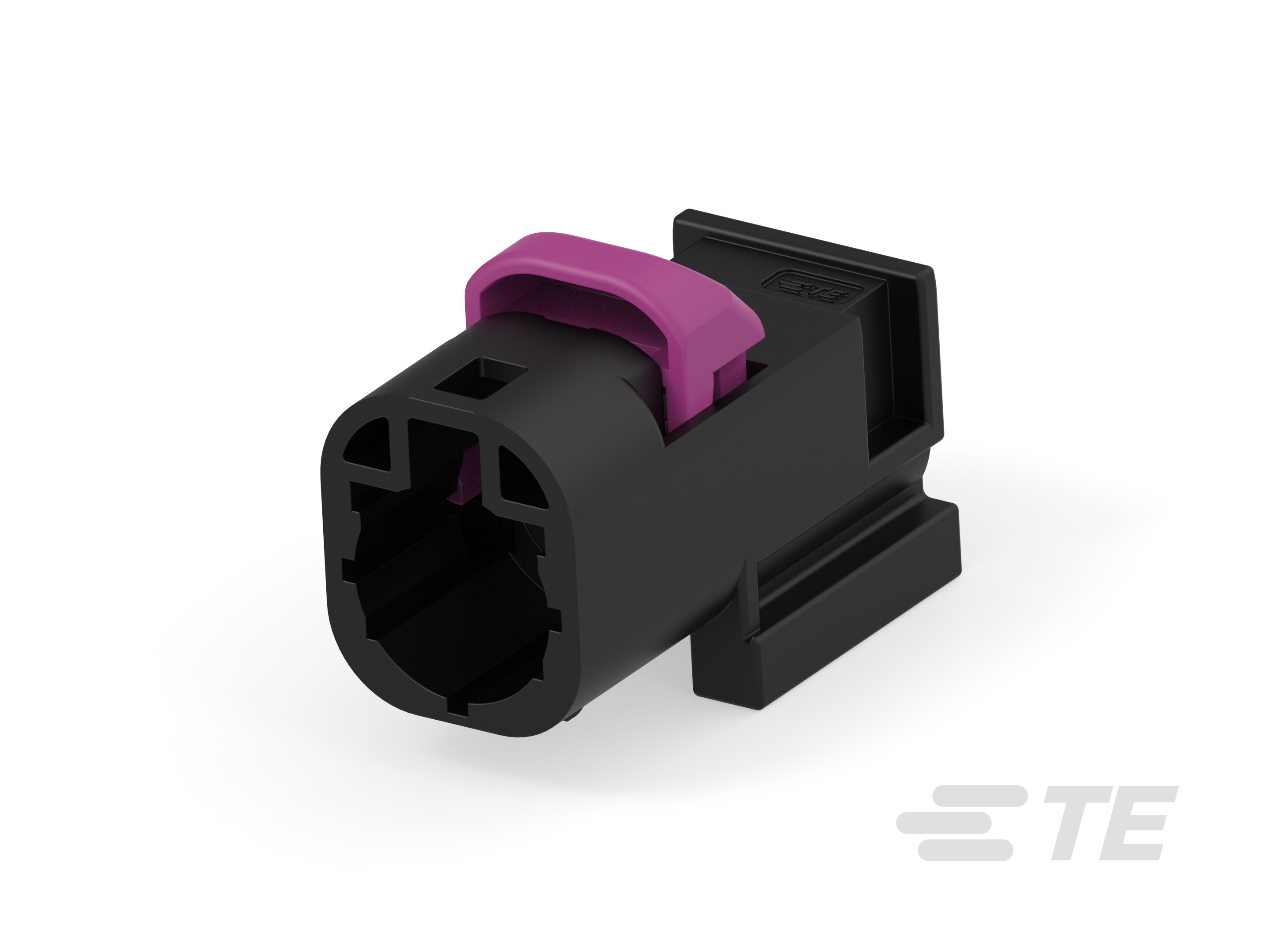

| 配套型号 | 产品图 |
|---|---|
| 1823898-1 |
 |
| 更多配套型号查询 | 1823905-1配套型号大全 |
三、1823905-1适用领域
泰科1823905-1连接器凭借其可靠性、适配性及安装灵活性，广泛应用于以下领域：
1. 工业控制系统：工作温度范围-40°C至105°C适应高温和低温环境，自由悬挂安装方式简化在高振动或空间受限设备内的电缆连接，无尖刃主体设计减少安装损伤风险，支持传感器及执行机构间的稳定电信号传输。
2. 汽车内部布线：键控代码A机制确保正确插接，防止误操作影响功能，180°出线角度优化紧凑空间布局，压接端接方法保障ECU或线束接口的长期连接可靠性，耐温特性应对发动机舱多变条件。
3. 消费电子设备：缆到缆系统适配家用电器或IT硬件的内部信号互联，单一位置设计（1位1行）精简低密度连接场景，压接端子确保快速装配及维修，适用于小型电路板或电源模块的辅助连线。
4. 通讯基础设备：支撑路由器和数据传输装置的局部信号通路，线缆对线缆结构实现灵活对接，.6mm接合插针直径维持简单信号完整性，黑色壳体便于在标准设备框架内清晰辨识。
该连接器通过键控机制、自由悬挂安装和宽温度耐受范围，在复杂应用中实现稳定持久的电气互连。
四、1823905-1常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂式安装缺乏固定点，易因振动或外力导致连接器移位或脱离。
方案：采用应力消除附件（如卡扣或绑带）固定线缆，确保受力均匀分布；或增设支撑结构以缓冲振动影响。
2. 密封性不足
问题：非密封设计在潮湿环境或异物侵入时，可能引发内部元件腐蚀或性能下降。
方案：定期清理连接点避免污染物堆积；添加外部密封材料（如硅胶垫圈）增强防护；维持环境湿度≤80%RH以防止意外渗入。
3. 端子接触不良
问题：0.6mm母端子压接不当或氧化易造成接触阻抗升高或信号中断。
方案：确保压接高度公差控制在±0.2~0.5mm范围内；使用专业清洁工具去除端子表面氧化层；必要时整体更换端子组件。
4. 外壳变形或腐蚀
问题：尼龙6/6外壳在接近105°C上限温度或化学腐蚀环境（如强酸/碱）中易软化或降解。
方案：避免暴露于超限温度或腐蚀介质；高温应用中切换为金属外壳型号；执行定期目检确认外壳结构完整。
5. 键控错位或对准偏差
问题：键控代码A配置不当导致公端匹配失效，引发连接不稳定或插拔困难。
方案：安装前复核键控代码和端子序列；使用定位工具辅助对准，确保稳固插合。
