泰科TE 2-2177954-3连接器中文手册_现货采购_配套型号指南
泰科2-2177954-3是一款双排3位信号连接器，采用公端子护套结构，适用于电缆对电缆的固定安装场景。其主体采用PA GF（玻纤增强尼龙）材料，具备-40℃至105℃的宽温工作能力，支持最高3000MHz的信号传输频率与100Ω阻抗。该连接器配备镀金插针端子，通过压接方式端接电缆，中心间距为2.54mm。具备180°出线角度与IPX9K级防护性能，可承受高压高温喷淋环境，但无屏蔽功能。特有无尖刃设计避免线束损伤，接合插针直径0.6mm，通过机械互锁结构（接合固定特性）确保连接稳固，主要应用于需要高可靠性电信号的工业领域。
一、2-2177954-3中文手册
| 分类 | 详情 |
|---|---|

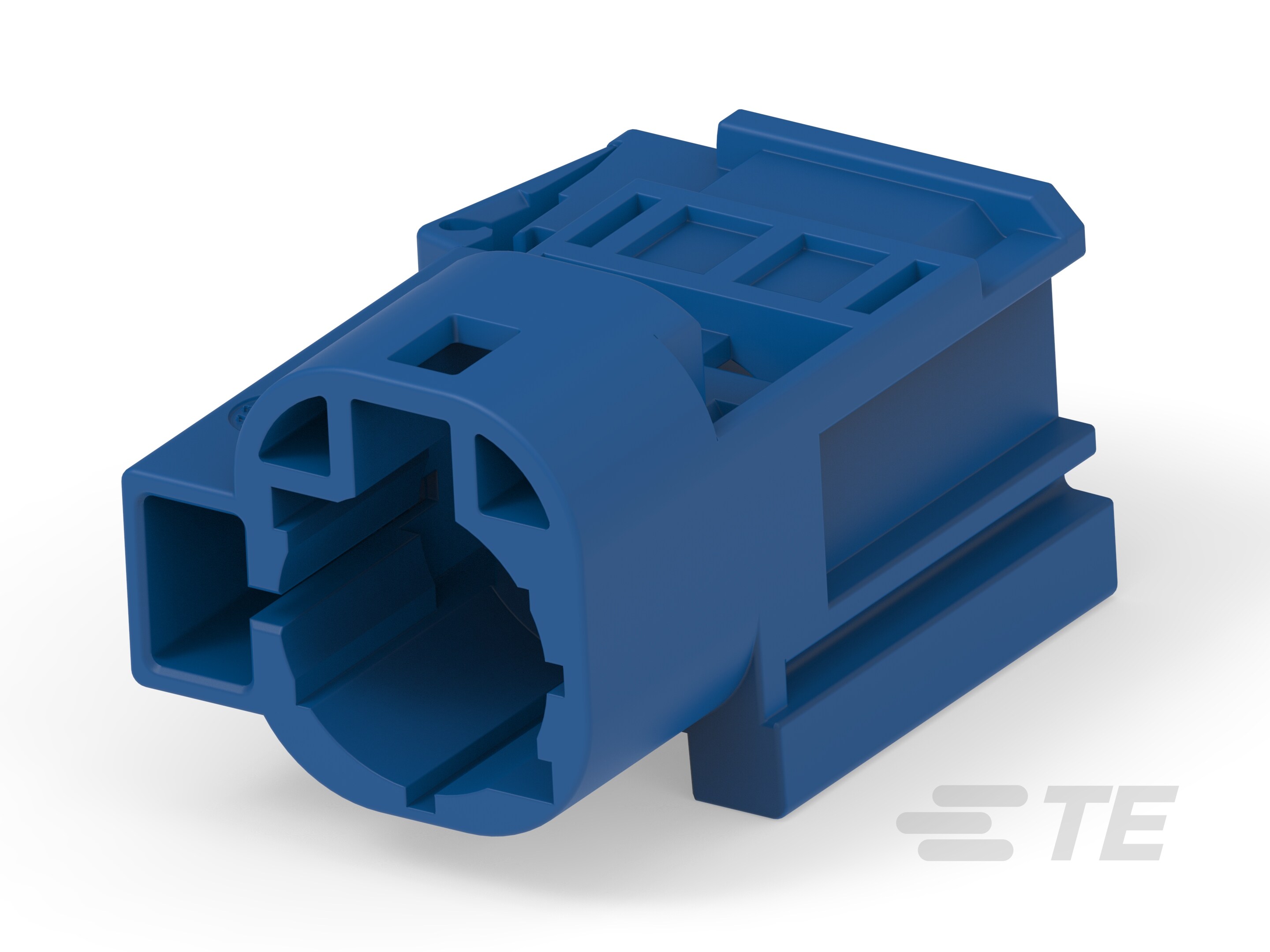

| 产品图 |
|
| 产品型号 | 2-2177954-3 |
| 主要锁定特性 | 无尖刃主体 | 端子上 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 2 |
| 弹簧锁 | 不带 |
| 位数 | 3 |
| 阻抗(Ω) | 100 |
| 电缆出口类型 | 固定 |
| 主体材料 | PA GF |
| 插针 | 不带 |
| 出线角度 | 180° |
| 连接器和键控代码 | C |
| 端子类型 | 插针 |
| 端子接触部电镀材料 | 金 (Au) |
| 对接公端宽度 | .63mm[.025in] |
| 对接公端厚度 | .63mm[.025in] |
| 接合插针直径 | .6mm[.02in] |
| 线缆端接方法 | 压接 |
| 接合固定 | 带有 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 中心线（间距） | 2.54mm[.1in] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| IP 等级 | IPX9K |
| 封装方法 | 袋和盒 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2-2177954-3现货 |
| 原厂手册 | 2-2177954-3数据手册.PDF |
二、2-2177954-3配套型号

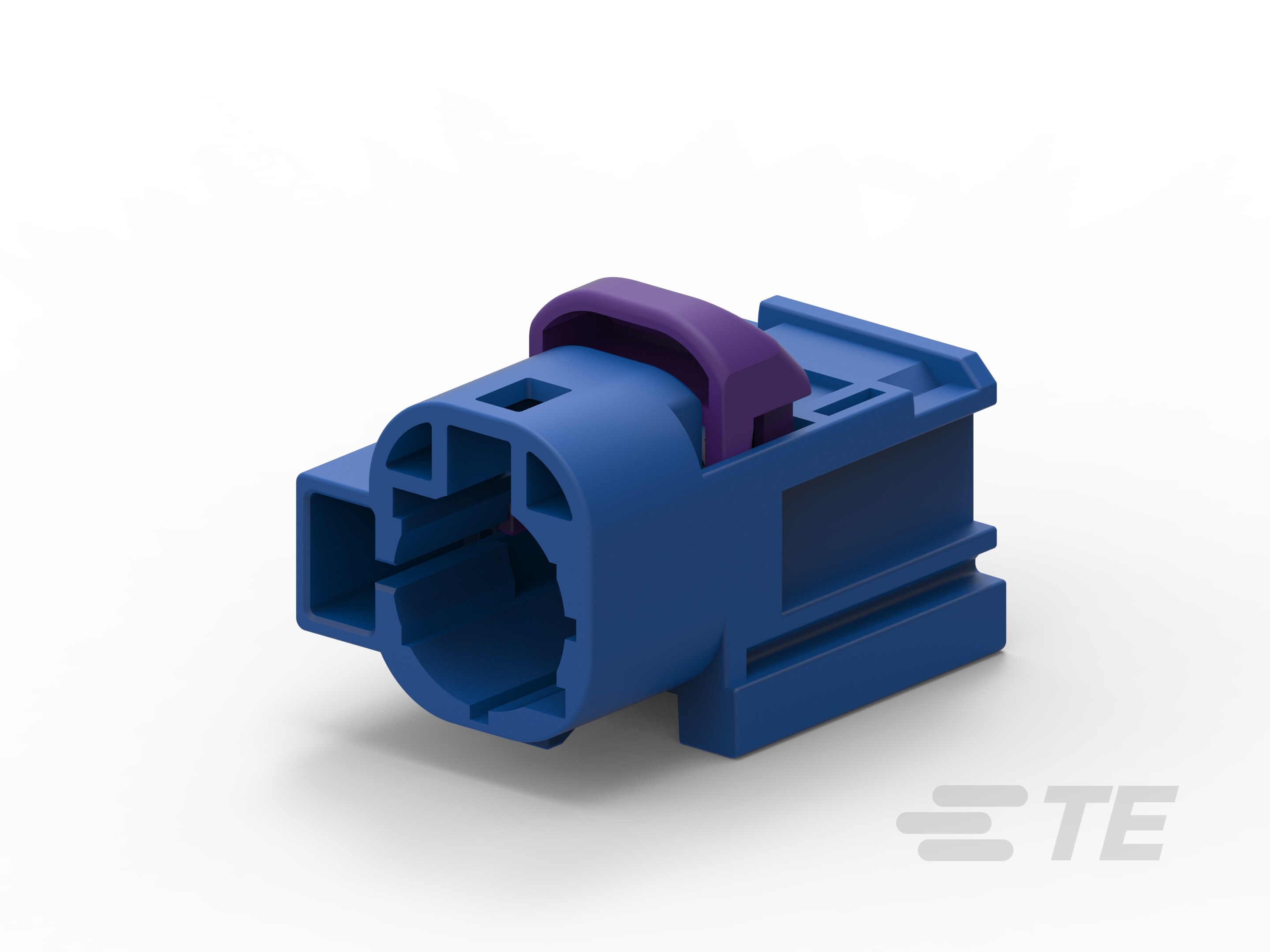

| 配套型号 | 产品图 |
|---|---|
| 2-2177953-3 |
 |
| 更多配套型号查询 | 2-2177954-3配套型号大全 |
三、2-2177954-3适用领域
泰科2-2177954-3连接器凭借其精密设计、宽温域适应性与高等级防护，主要适用于以下专业领域：
1. 工业控制与自动化设备：
PA-GF材质外壳（耐温-40℃至105℃）结合IPX9K级防护，可耐受高压冲洗及极端温度波动，适用于工业机械、PLC控制柜等高振动、高湿热环境，保障信号传输的机械稳定性与电气可靠性。
2. 汽车电子与车载系统：
0.63mm超薄对接公端设计优化空间利用率，配合键控代码（C型）及插针精准对准机制，有效防止车载ECU、传感器线束的误插风险；镀金端子确保行车关键信号的长期低阻抗连接，适应发动机舱等严苛工况。
3. 高频通信与数据传输：
支持0–3000MHz高频信号传输，双排3位布局（中心距2.54mm）兼顾连接密度与抗串扰能力，适用于基站射频模块、路由器内部板间互联，满足高速数据链路的信号完整性要求。
4. 户外能源与重型设备：
IPX9K防护等级抵御高压射流及粉尘侵入，PA-GF外壳抗UV老化，180°电缆固定出口适配自由悬挂安装场景，专用于太阳能逆变器、风电控制箱等需耐受户外恶劣气候的能源基础设施。
5. 精密仪器与特种设备：
镀金插针端子提供稳定接触电阻，-40℃低温启动性能满足医疗检测设备、军工仪器等对低温可靠性的严苛需求；紧凑型尺寸支持设备内部高密度布线集成。
该连接器通过键控防误插、宽温域材料及IPX9K级密封技术，在振动、湿热、高频等复杂应用场景中实现持久稳定的电气连接，其双排精密布局进一步提升了空间受限场景的适应性。
四、2-2177954-3常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂安装结构易受机械振动或外力拉扯，导致连接器移位或脱落。
方案：增加应力消除配件（如锁扣或扎带），优化电缆受力分布，必要时增设支架分散外部应力。
2. 密封性能风险
问题：依赖安装精度的IPX9K防护等级，在密封面污染或高湿环境（>80%RH）下可能失效。
方案：定期清理密封界面，加装硅胶密封圈提升防水性，严控环境湿度在80%RH以下。
3. 端子压接故障
问题：0.6mm镀金插针压接高度超差（超出±0.2~0.5mm公差）或氧化引发接触电阻升高。
方案：使用经校准的压接工具操作，采用专用清洁剂去除氧化层，损伤端子需立即更换。
4. 外壳材料局限性
问题：PA GF（玻纤增强尼龙）主体在强酸/碱介质或持续105℃以上高温中易变形老化。
方案：规避腐蚀性环境，超过温度阈值时替换金属外壳型号，建立周期性外观检查机制。
5. 键控匹配错误
问题：键控代码"C"未与对接端精准匹配，导致插合错位或信号中断。
方案：插接前双重验证键控代码与端子序列，采用导向工具辅助定位，确保完全插合到位。
补充说明：
- 该型号适用于信号传输（频率范围0-3000MHz），不适用于大电流场景
- 固定电缆出口设计需避免反复弯折（180°出线角）
- 玻纤增强尼龙外壳提供基础阻燃性，但需远离持续高温热源
- 工作温度范围-40~105℃为材料性能临界值，建议预留10%安全裕度
以上内容严格依据产品物理特性与环境适应性参数编写，符合工程技术文档规范。
