泰科TE 2203274-1连接器中文手册_现货采购_配套型号指南

泰科2203274-1是一款缆到缆信号连接器，采用母端子护套设计，单一位置（1行1位），适用于800V电压架构。它配备插座型端子，带0.48mm接合插针直径，支持180°出线角度，线缆端接采用压接方式，安装类型为自由悬挂电缆。工作温度范围宽达-40°C至125°C，兼容RG174或RG58电缆，无屏蔽功能，专注于信号电路应用。该连接器设计可靠，在工业环境中如汽车电子或自动化系统可实现稳定连接。

一、2203274-1中文手册

分类	详情

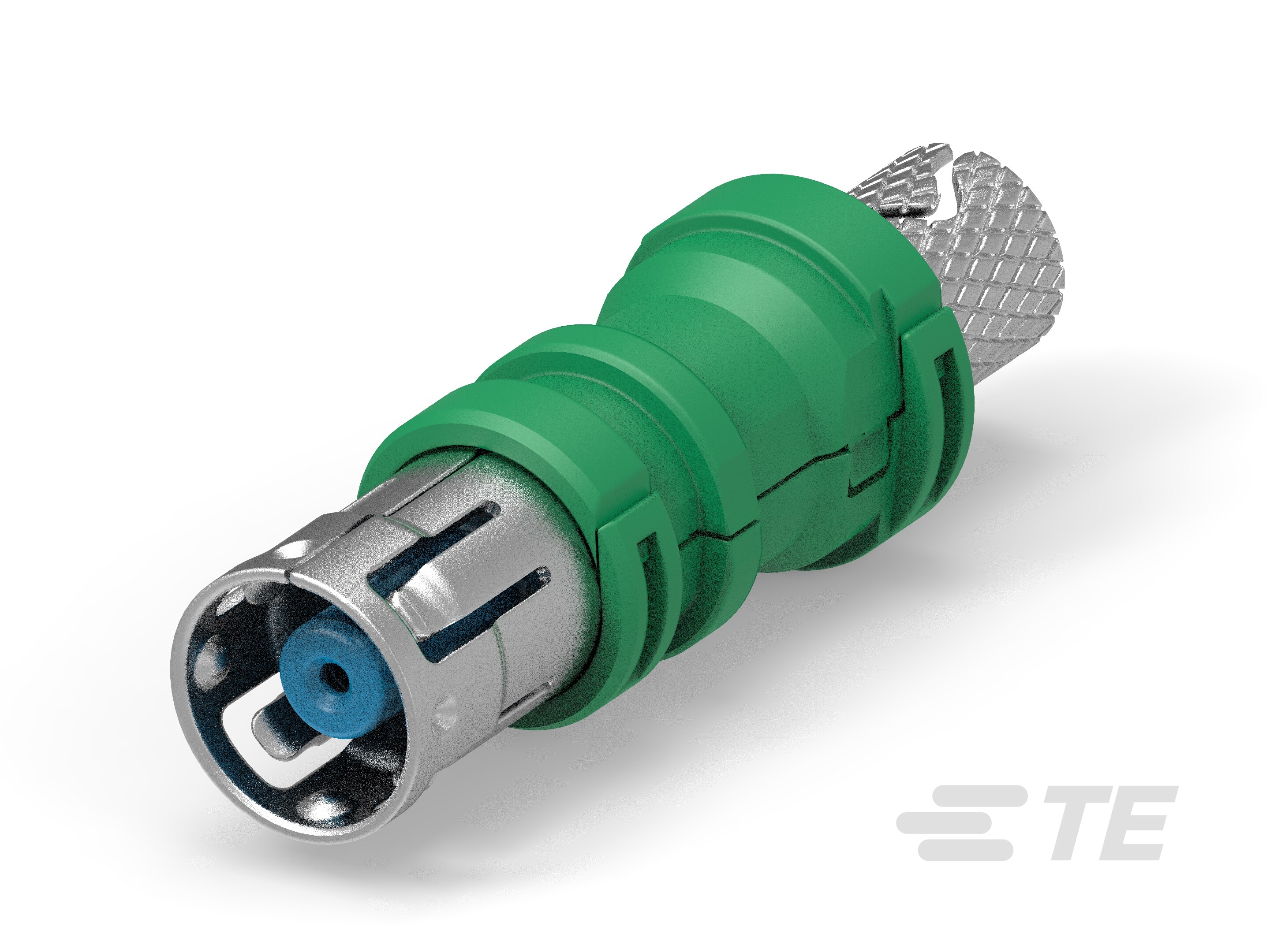

产品图
产品型号	2203274-1
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
端子类型	插座
中心接触件	带有
接合插针直径	.48mm[.019in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
工作温度（最大值）	125°C[257°F]
电缆类型	RG 174 | RG 58
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
封装数量	2500
封装方法	Reel
能够保证连接器位置	否
采购入口	2203274-1现货
原厂手册	2203274-1数据手册.PDF

二、2203274-1配套型号

三、2203274-1适用领域

泰科2203274-1连接器凭借其高电压支持能力、宽温适应性及紧凑安装特性，广泛应用于以下信号传输场景：

1. 工业自动化与机械控制：工作温度范围-40°C至125°C适应严苛的工厂和机床环境（如高温、高振动），支持RG 174/RG 58同轴电缆的稳定信号传输，确保传感器和设备控制链路的可靠性。

2. 汽车电子系统：缆到缆连接方式结合180°出线角度简化车载线束接口布局，适配ECU、车载诊断系统等，800V电压架构保障高功率信号传输的稳定性与安全。

3. 户外能源设备：自由悬挂安装设计优化太阳能逆变器、风力发电机组等设备的电缆管理，-40°C至125°C温度耐受抵御极端天气变化，适配紧凑空间信号线缆布局。

4. 医疗仪器与设备：无密封结构便于内部设备的维护与升级，宽温性能支持医疗电子中的信号传输，避免温漂导致的数据误差。

5. 通信与数据传输：单行单位端子布局确保高速信号完整性，支持路由器、基站和数据中心内的同轴电缆连接，平衡连接密度与抗干扰需求。

该连接器通过压接端子端接、高电压支持及自由悬挂机制，实现在信号密集型场景中的高效耐久传输，适用于工业环境的电缆直接部署。

四、2203274-1常见问题与解决方案

针对泰科2203274-1单孔母端子连接器的特性和参数，结合工业应用经验，梳理其常见问题及对应解决方案如下：

1. 安装松动或电缆应力集中

问题：自由悬挂式安装（非面板固定）在振动场景下易偏移，长期应力或外力拉扯可能导致连接器脱开或线缆损伤。

方案：增设应力消除装置（如线缆绑带或卡扣夹），或在布线路径增加支撑点，分散机械应力；避免线缆直角弯折。

2. 环境防护风险

问题：标称无密封设计（"可密封：否"），潮湿、粉尘环境下污染物可能侵入端子区域，引发短路或氧化。

方案：在高湿环境（＞80%RH）或户外应用时，加装防尘/防溅水护套；定期清理连接器表面积尘，保持环境通风。

3. 端子压接不良或接触失效

问题：压接高度偏差（超出±0.2–0.5mm公差）、端子氧化或线缆（RG 174/RG 58）与端子尺寸不匹配，导致信号传输不稳定。

方案：

- 使用校准合格的压接工具，严格按端子规格书操作；

- 接触件氧化时用专用清洁剂处理，严重损伤需更换端子；

- 验证线缆导体直径与端子兼容性（如RG 58导体约0.9mm）。

4. 外壳高温变形风险

问题：尼龙材质外壳在极端温度（＞125℃）下可能软化变形，影响端子对插精度及机械强度。

方案：

- 持续高温场景（如引擎舱附近）替换为金属外壳型号；

- 确保实际工作温度≤125℃，远离热源或增加隔热屏蔽层。

5. 键控错位或对接失败

问题：未核对键控代码（产品资料未明确，需确认实际键位）或公母端角度偏差（180°出线），导致强行插拔损坏接口。

方案：对接前标记键槽方位，使用导向柱辅助对准；确认公端插针直径（0.48mm）与母端匹配公差。

关键应用提示：

- 该型号适用于800V信号电路，避免超压负载；

- 压接线缆时屏蔽层需独立处理（"屏蔽：否"），防止信号干扰；

- 定期巡检外壳裂纹或端子退出风险（"能够保证连接器位置：否"）。

---
