泰科2203274-3是一款缆到缆连接器的单插座端子护套，专为信号电路设计，标称电压达800V。其尺寸为6.15mm（长）×19.2mm（宽），采用PBT电介质材料绝缘，提供-40°C至125°C的宽广工作温度范围，确保高可靠性。该连接器通过压接方式端接线缆，固定出口且出线角度180°，适用于自由悬挂安装场景。兼容SAE/USCAR-17标准，集成中心接触件以提高信号完整性，典型电缆匹配为RTK 031类型。作为泰科系列产品的一部分，它具备出色的兼容性与稳定性，适合汽车及工业领域的安全信号传输应用。

一、2203274-3中文手册

分类	详情

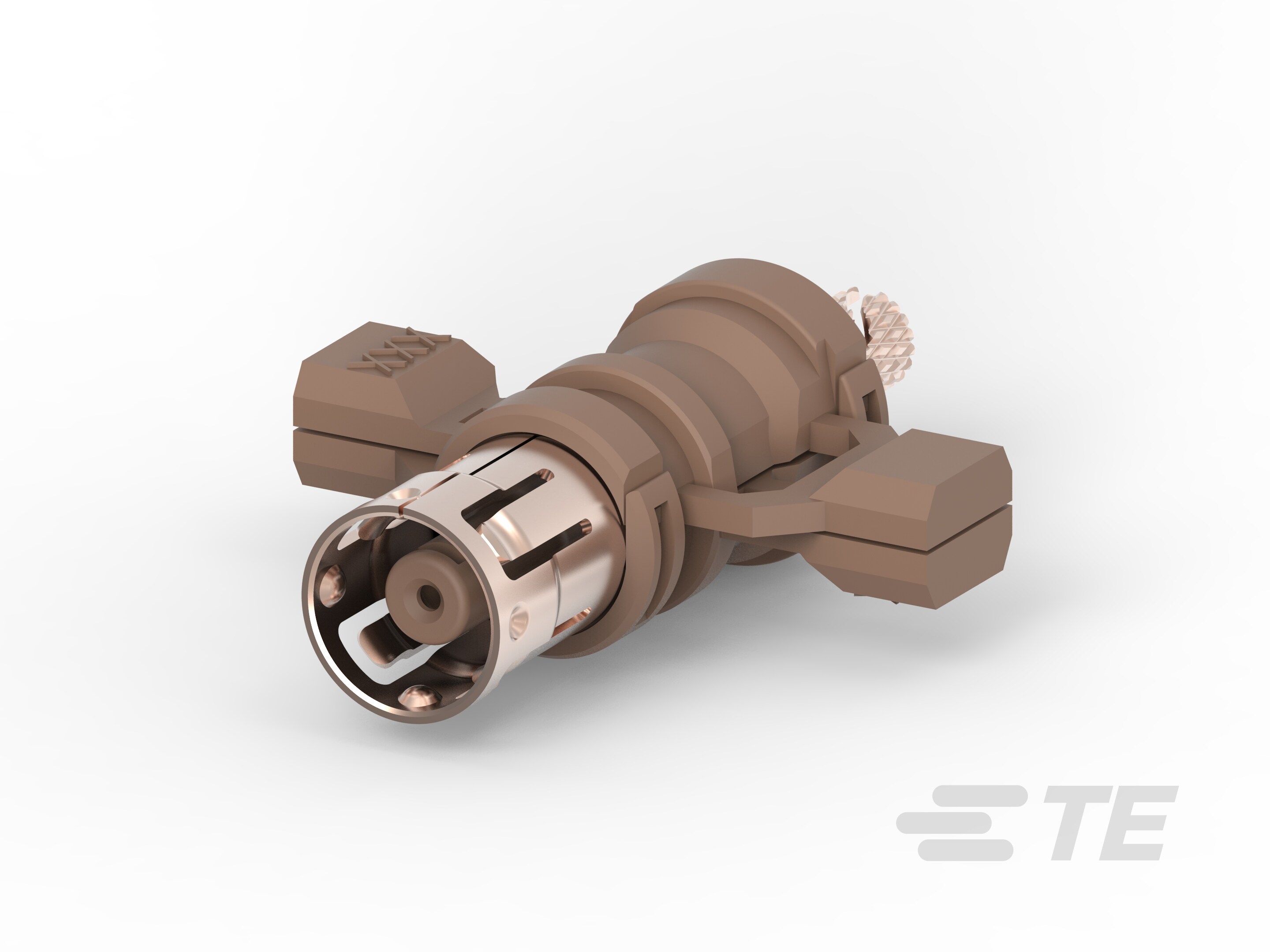

产品图
产品型号	2203274-3
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
弹簧锁	不带
位数	1
标称电压架构(V)	800
电缆出口类型	固定
插针	不带
出线角度	180°
端子类型	插座
中心接触件	带有
接合插针直径	.5mm[.02in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
产品长度	6.15mm[.24in]
产品宽度	19.2mm[.75in]
工作温度（最大值）	125°C[257°F]
电缆类型	RTK 031
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装数量	2500
封装方法	Reel
电介质材料	PBT
能够保证连接器位置	否
采购入口	2203274-3现货
原厂手册	2203274-3数据手册.PDF

二、2203274-3配套型号

三、2203274-3适用领域

泰科2203274-3连接器采用缆到缆系统设计，具备高温耐受性与精准信号传输特性，适用于以下关键领域：

1. 工业自动化与机械控制：工作温度范围-40°C至125°C及PBT电介质材料确保稳定性，电缆安装（自由悬挂）结构适配机床、机器人等高振动场景，支持传感器与控制器间的可靠信号连接，满足工业设备对耐用性的要求。

2. 汽车电子系统：兼容SAE/USCAR-17标准，结合插座端子类型（接合插针直径0.5mm）提供精确对准，防止误插风险，适用于车载ECU和线束接口，保障车辆动力系统信号传输的安全性与连续性。

3. 户外能源设备：如太阳能电站或风力发电机电缆管理，自由悬挂安装方式适应紧凑布局，宽温域设计（-40°C至125°C）有效抵御极端天气，确保户外环境下的长期稳定运行。

4. 医疗仪器与设备：压接线缆端接简化维护流程，固定电缆出口结构（180°出线角度）减少布线复杂度，高洁净度材料（PBT）和防尘设计适配医疗设备内部信号连接，降低液体渗入隐患。

5. 通信与数据传输：800V电压架构及信号电路应用优化高速数据传输，单行1位布局（线缆端接为缆到缆）平衡抗干扰性能，支持路由器、基站等设备的内部通信链路集成。

该连接器通过宽温域适配、精准端子对准及耐候性材料设计，在复杂场景中实现高可靠性信号连接，电缆悬挂安装特性进一步提升了工业应用中的灵活部署效率。

四、2203274-3常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装类型缺乏固定点，在振动或外力作用下易导致连接器移位，影响信号稳定。

方案：添加应力消除附件（如卡扣或绑带）固定电缆出口，确保电缆均匀受力，或集成支撑结构分散外部压力。

2. 密封性不足

问题：不可密封设计易在潮湿环境或污染物侵入时失效，若连接面未清洁，污染物可能渗入内部端子。

方案：定期清洁连接面，建议使用硅胶密封圈辅助防护；控制环境湿度（湿度建议≤80%RH），避免高湿作业场景。

3. 端子接触不良

问题：插座端子压接不当（例如工具偏差）或氧化导致接触电阻升高（常见于.5mm接合插针）。

方案：按压接高度公差（±0.2~0.5mm）操作，使用专用清洁工具（如去氧化剂）处理端子表面；必要时更换端子以维持信号完整性。

4. 外壳变形或腐蚀

问题：PBT电介质材料在高温（>125°C）或化学腐蚀（如强酸碱接触）环境中易软化变形，影响物理强度。

方案：避免暴露于腐蚀性液体或长期高温工况，在超温场景更换为耐热型号；定期检查外壳完整性以确保在-40~125°C范围内运行。

5. 连接器位置偏差

问题：无位置保证设计（如键控缺失）易导致插拔不对准，可能引发公端匹配不稳或接触失败。

方案：安装前校准两端连接器，使用对准工具辅助定位；确保电缆出口角度（180°）固定以防止扭曲。
