泰科TE 2203274-8连接器中文手册_现货采购_配套型号指南

泰科2203274-8是一款单端位母端子护套型连接器，采用压接式端接，专为同轴电缆间的信号传输设计。其额定电压达800V，最大工作电流1A，具备宽温工作范围（-40℃至+125℃），适用于高温环境。180°出线角的自由悬挂安装方式适配线缆直连场景，0.5mm接合插针直径确保了精密的信号连接。该连接器聚焦于单一信号线路的稳定传输，未集成密封或屏蔽功能，适用于对耐温性及电压架构有要求的基础信号电路应用。

一、2203274-8中文手册

分类	详情

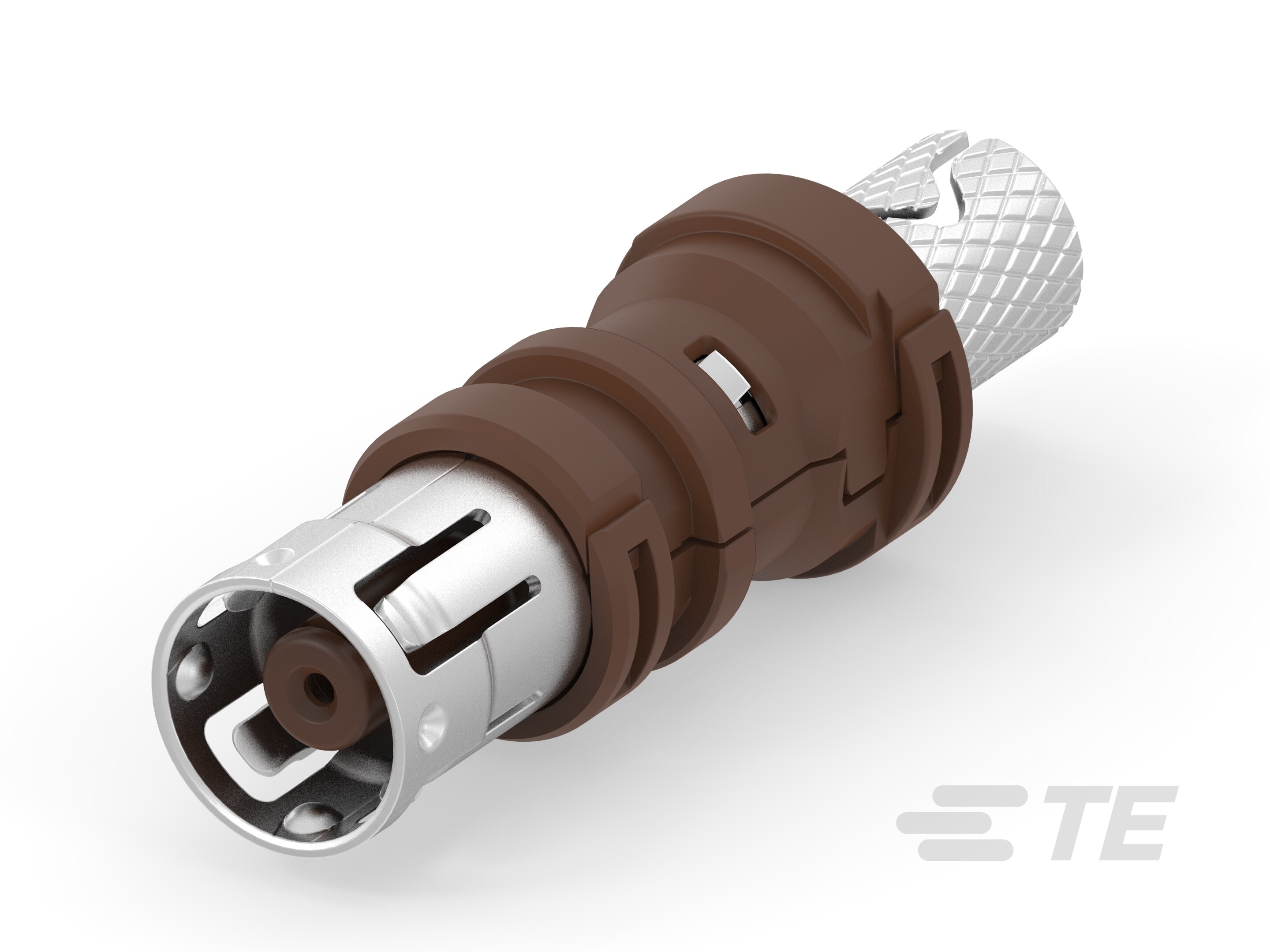

产品图
产品型号	2203274-8
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2203274-8现货
原厂手册	2203274-8数据手册.PDF

二、2203274-8配套型号

三、2203274-8适用领域

泰科2203274-8连接器凭借紧凑设计、高压兼容性及环境耐受能力，主要服务于以下领域：

1. 汽车高压电子系统

800V电压架构适配新能源汽车电池管理、电驱控制单元（ECU）及高压线束接口，支持同轴电缆精准信号传输。180°出线角度优化引擎舱布线空间，-40°C至125°C宽温域耐受发动机舱极端温度波动。

2. 工业自动化控制设备

自由悬挂式电缆安装方式简化机床、机械臂等设备的紧凑空间布线。铜合金端子经125°C高温认证，保障传感器信号在工厂高温环境（如焊接设备周边）的持续稳定传输，1A电流容量满足低功耗控制回路需求。

3. 轨道交通信号装置

.5mm插针直径实现精密对接，避免列车振动导致的信号中断。同轴电缆连接结构兼顾信号完整性，适用于车载通信模块、门控传感器等需抗电磁干扰的场景。

4. 户外能源设备接线

宽工作温度范围（-40–125°C）适应太阳能逆变器、风电变流器等设备的户外温差变化。无密封设计需配合防护外壳使用，建议用于箱体内部次级信号线路连接。

技术适配说明：

该单针母端护套连接器专为低压信号传输场景优化，其压接端接工艺提升线缆连接可靠性，但IP防护需依赖系统集成设计。限1位单行的特性使其更聚焦于精准点对点信号链路，适用于空间受限且需耐受严苛环境的高可靠性场景。

四、2203274-8常见问题与解决方案

泰科2203274-8连接器常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式安装缺乏固定支点，外力或振动易导致连接器位移或脱落。

方案：增加应力消除附件（如尼龙扎带或卡扣式固定架），确保电缆轴向受力均匀；在振动环境中增设支撑结构分散机械应力。

2. 环境密封风险

问题：产品不具备密封能力（资料显示"可密封：否"），粉尘/液体易侵入端子区域。

方案：避免暴露于高湿环境（湿度>80%RH）；若需防护，外部加装热缩套管或定制防护罩，并定期清理接口残留污染物。

3. 端子接触失效

问题：1A小电流端子压接高度偏差超公差（±0.2mm）或氧化导致信号传输不稳定。

方案：压接操作严格参照TE规范（高度公差±0.2mm）；使用防静电刷清理氧化层，定期用接触电阻测试仪监控阻值异常（建议≤10mΩ）。

4. 外壳高温变形

问题：尼龙外壳在极限温度125°C下长期工作可能软化变形（资料标注工作温度上限125°C）。

方案：控制持续工作温度≤110°C；强腐蚀环境改用金属外壳替代型号；每季度进行外观检查（重点观察锁扣结构完整性）。

5. 单针位对接偏差

问题：单触点设计（资料显示"位数：1"）无键位防误插结构，错位插接易损坏端子。

方案：插拔前通过壳体卡槽确认公母端朝向；使用带导向销的辅助工具校准，严禁强行对接。

方案设计依据：

所有解决方案均基于产品核心参数设计——包括 800V耐压架构、.5mm插针直径、-40至125°C工作温度范围及同轴电缆压接特性。针对"信号级应用"定位（资料显示"电路应用：Signal"），重点关注微电流传输稳定性与物理防护可靠性。
