电源接线端子连接器怎么接：图解步骤与专业操作指南

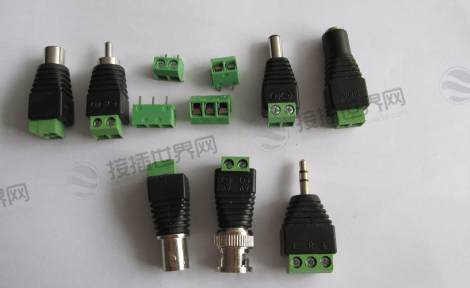

掌握电源接线端子连接器怎么接是保障设备电力安全的关键。据行业统计，35%的电气故障源于接线操作不当，接插世界网依据IEC 60998标准，分步解析从线缆预处理到最终测试的全流程，涵盖螺钉式、弹簧式、压接式等主流端子连接器(如泰科Dynamic、莫仕MX150)的接线规范，帮助工程师和安装人员规避短路、过热、虚接等风险，提升系统稳定性。

一、接线前准备：工具与材料核查

规范接线始于充分准备：

1.工具选择：

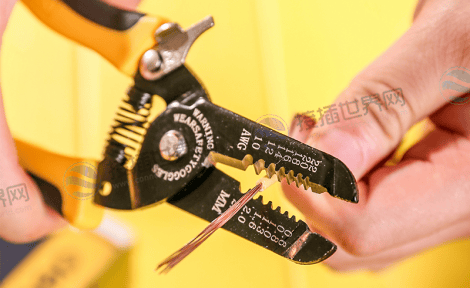

剥线钳： 精确匹配线径(如0.5-6mm²)，确保剥线长度符合端子要求(泰科端子通常要求剥线6-8mm)。

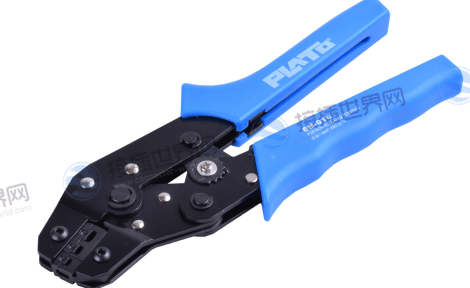

压线钳/螺丝刀： 压接式端子选用专业压接钳(如莫仕MX150专用钳);螺钉式选用扭矩螺丝刀(推荐0.6-1.2N·m范围)。

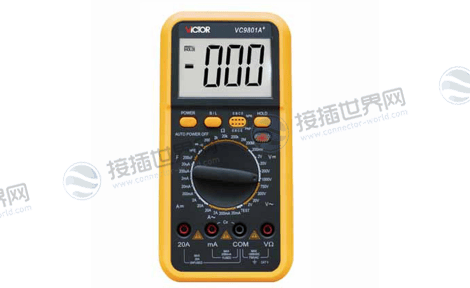

万用表： 用于接线后导通性及电阻测试。

2.材料确认：

线缆规格： 线径(如2.5mm²)、绝缘层材质(PVC/XLPE)需符合端子载流能力(泰科Dynamic系列载流表可查)。

端子型号： 核对连接器型号(如JST VH / 泰科AMP SUPERSEAL)与线径、电流匹配，确认公母头对应关系。

防护附件： 热缩管、绝缘胶带(耐温等级>105℃)用于绝缘加固。

二、线缆处理：剥线与端子压接/准备

线缆处理质量直接影响导电性：

1.精准剥线：

使用刻度剥线钳，按端子规格剥除绝缘层(常见长度6-10mm)，避免损伤铜丝。

绞合线需轻微捻紧，防止散丝。

2.端子处理(压接式)：

将裸露线芯完全插入压接筒，确保绝缘层压接区包裹线缆外皮。

使用专用压接钳，压接力一次到位(如莫仕MX150要求压接力度8-10kN)，压接后无毛刺、铜丝无外露。

3.端子准备(螺钉/弹簧式)：

螺钉式：松开螺丝至能轻松插入线芯。

弹簧式(如WAGO)：按下操作杆打开夹持机构。

三、端子插入与锁紧固定

正确插入是防松脱核心：

1.端子插入连接器：

观察连接器防错插设计(如泰科CPC的键槽/色标)，按正确方向插入端子直至听到“咔嗒”声(带二次锁结构如莫仕MX48)。

确保端子完全就位，尾部锁扣(如有)弹起锁定。

2.线缆固定(螺钉/弹簧式)：

螺钉式： 将线芯插入接线孔，使用扭矩螺丝刀交叉拧紧螺丝(如0.8N·m)，避免单边倾斜导致接触不良。

弹簧式： 将线芯垂直插入孔内，松开操作杆自动夹紧，轻拉线缆测试是否固定。

四、连接器对插与机械锁止

完成电路导通关键一步：

1.公母头对插：

清除接口灰尘，对准导向柱(如住友AF系列)或键槽。

双手均匀施力插入，避免歪斜导致针脚弯曲。

2.激活锁止机构：

滑动式卡扣(如凌科DL28)：推至锁定位听到确认声。

螺纹式(如M12/M8接口)：按标注扭矩(如0.5-1.5N·m)旋紧，避免过紧损坏螺纹。

关键： 锁止后尝试反向轻拉，确认无松脱。

五、接线后验证与防护

最后一步杜绝隐患：

1.电气测试：

万用表测导通性，确认无断路。

测接触电阻(目标值<5mΩ，泰科高端系列可达<2mΩ)。

2.机械应力消除：

使用扎带/线槽固定线缆，避免端子承受拉力(凌科DL系列要求拉力<80N)。

3.绝缘防护：

裸露金属部位用热缩管(中航光电推荐Φ3mm管)或绝缘胶带包裹，尤其潮湿环境(IP防护等级需匹配，如IP67/IP68)。

4.环境密封(户外/车载)：

套好连接器橡胶密封圈，锁紧外壳确保压缩均匀(泰科SUPERSEAL需检查O圈无扭曲)。

电源接线端子连接器怎么接，核心在于规范操作、精准匹配、多重验证。遵循“剥线长度准、压接力道足、插入方向对、锁止确认牢”原则，并严格进行导通与电阻测试，可大幅提升连接可靠性。工程师需特别注意：线径与端子载流匹配、使用扭矩工具(防过紧/松动)、激活二次锁(防退针)，接插世界网提供泰科、莫仕、凌科等品牌连接器。
