电源线接端子方法详解：从剥线到锁紧的规范操作指南

电源线接端子方法是设备电路安全的基础操作，不规范接线可能导致35%的电气故障，接插世界网依据IEC 60998-1标准，结合泰科、莫仕、WAGO等品牌技术规范，分步图解螺钉压接、弹簧夹持、冷压连接三种主流接线方式的操作要点，重点解决线缆损伤、接触不良、绝缘失效等常见问题，为工程师和安装人员提供标准化作业指南。

一、接线工具与材料准备

工欲善其事，必先利其器：

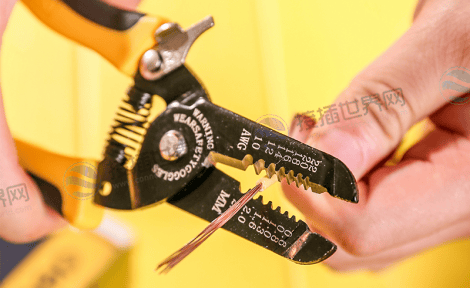

1.剥线工具

剥线钳： 选择带刻度调节的型号(如Knipex 12 62 180)，精确匹配线径(0.5-10mm²)，误差±0.2mm。

剥线长度： 根据端子类型确定(螺钉式6-8mm/弹簧式9-11mm/压接式7-9mm)。

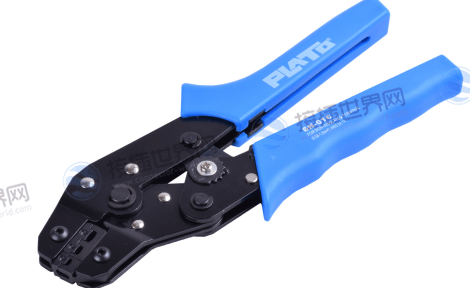

2.压接/锁紧工具

压接钳： 压接式端子需专用模具(如莫仕MX150配套AMP 68992压接钳)。

扭矩螺丝刀： 螺钉端子必备(推荐Wiha 28515，范围0.2-1.5N·m)。

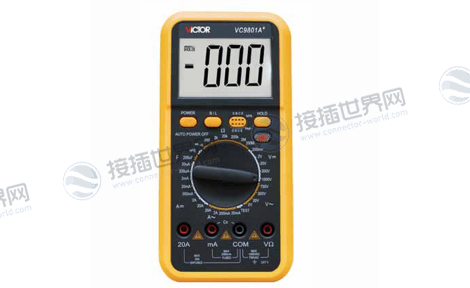

3.检测仪器

万用表(测导通/电阻)、拉力测试仪(验证压接力)。

二、三类主流端子的接线步骤

螺钉式端子(泰科Dynamic系列为例)

1.剥线处理：

剥除绝缘层8±0.5mm，铜丝无损伤、无散丝。

2.端子接入：

用一字螺丝刀完全松开螺钉(旋转3-4圈)。

将线芯垂直插入孔底，确保铜丝不外露。

3.扭矩锁紧：

交叉分两次拧紧螺钉(先50%扭矩，再100%)，标准扭矩见下表：

4.拉力测试：

施加80N轴向拉力(>线径50倍)，线缆无位移。

弹簧式端子(WAGO 221系列为例)

步骤1.剥线要求：

剥线长度10mm±1mm，多股线轻微捻紧。

步骤2.开启夹持机构：

用工具或手指按压操作杆(橙色部分)至最大开度。

步骤3.插入线缆：

将线芯垂直推入孔底(深度≥8mm)，确保触底。

步骤4.锁紧验证：

松开操作杆，轻拉线缆(拉力<40N)确认无松脱。

压接式端子(莫仕MX150为例)

步骤1.剥线与穿入：

剥线7mm，线芯完全插入压接筒，绝缘层进入压接翼。

步骤2.压接操作：

使用专用压接钳(如AMP 68992)，压接力8-10kN。

压接后剖面需满足：

导体压接区呈六边形，铜丝无断裂。

绝缘压接区包裹外皮，无刺穿。

步骤3.压接质量检测：

剖面显微镜检查(符合IPC/WHMA-A-620标准)。

拉力测试：1.5mm²线缆>150N。

三、关键问题解决方案

1.防虚接：

线芯氧化处理： 镀锡或涂导电膏(泰科推荐No-Ox-ID A)。

接触面清洁： 用无水乙醇擦拭端子金属部分。

2.防松脱：

螺钉端子加弹簧垫片(中航光电HC系列标配)。

压接端子尾部点胶固定(乐泰4860胶水)。

3.绝缘防护：

热缩管包裹(耐温125℃，如住友AF系列)。

绝缘套管长度覆盖金属部分两端各3mm。

四、接线后验证标准

1.电气测试：

接触电阻<5mΩ(泰科高端品可达1mΩ)。

耐压测试：1500V AC/60s无击穿(IEC 60664-1)。

2.机械测试：

振动测试：10-2000Hz/20G加速度，30分钟无松脱。

3.环境测试(户外/车载)：

盐雾测试96小时(ISO 9227)，温循测试(-40℃~125℃)。

电源线接端子方法的核心在于精准匹配、规范操作、严苛验证。无论是螺钉式扭矩控制(如1.0N·m@4mm²)、弹簧式触底确认(WAGO 221)，还是压接式剖面检测(莫仕MX150)，均需严格执行品牌技术规范。工程师需牢记：剥线长度误差≤0.5mm、压接力波动<10%、扭矩精度±5%。
