泰科2272522-2是一款公端子护套连接器，专为缆到缆系统设计，适用于800V标称电压架构的同轴电缆。其单行双位端子提供最大1A电流额定值，180°出线角度支持电缆安装的自由悬挂模式。工作温度范围为-40°C至125°C，外壳为淡黄色确保可视性，中心线间距8mm便于精确压接端接。该连接器具备优异信号完整性和机械强度，能承受严苛工业环境的高温挑战，适合汽车和通讯领域的可靠电气连接需求。

一、2272522-2中文手册

分类	详情

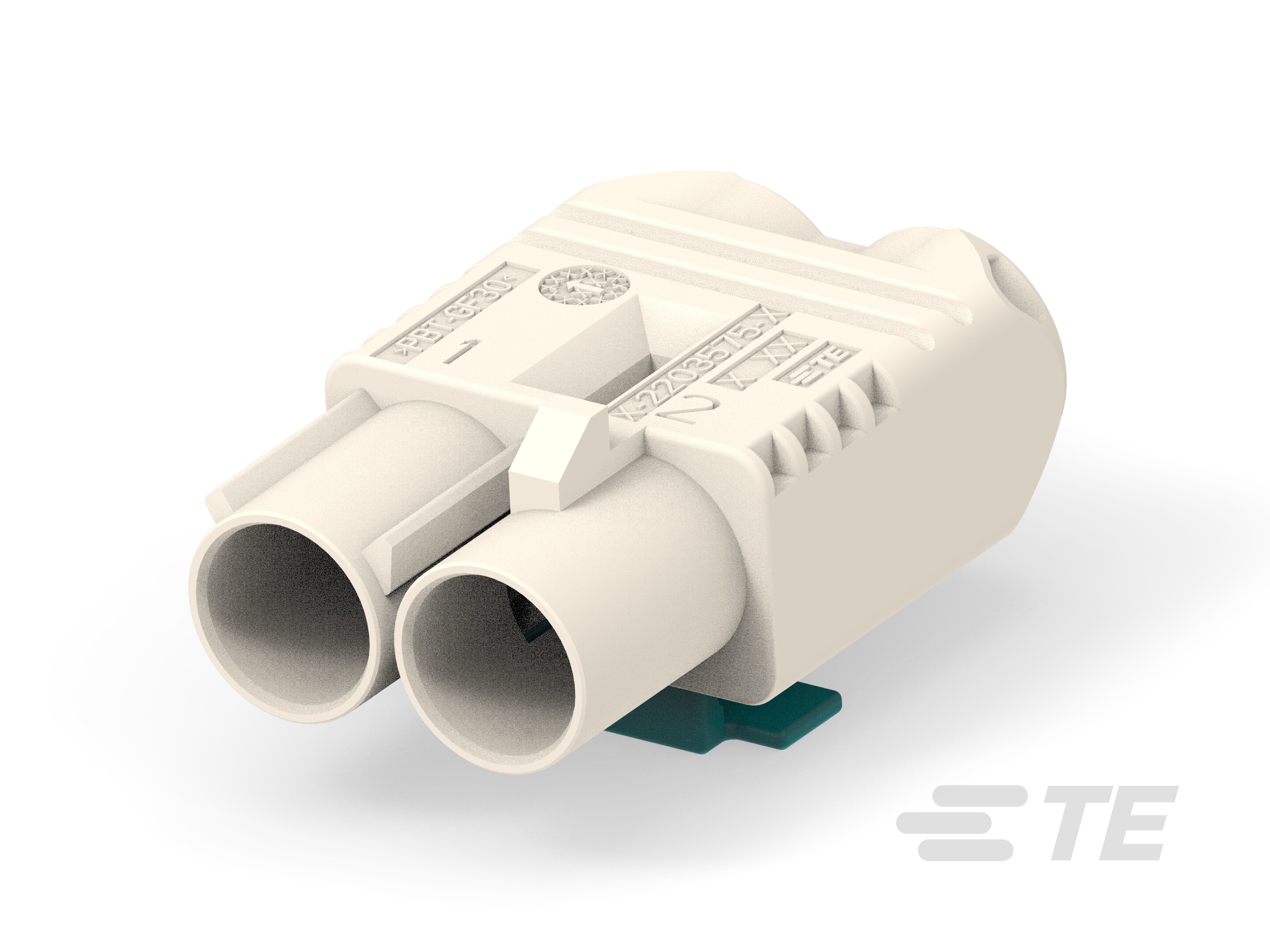

产品图
产品型号	2272522-2
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	B
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡黄色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2272522-2现货
原厂手册	2272522-2数据手册.PDF

二、2272522-2配套型号

三、2272522-2适用领域

泰科2272522-2连接器专为电缆间高可靠性连接设计，其紧凑结构与环境适应性使其在以下领域具有突出优势：

1. 工业自动化与能源设备

125℃高温耐受性（-40至125℃工作范围）及180°直出线缆设计，适用于工业控制柜、变频器等狭小空间布线。淡黄色壳体在复杂设备中提供快速视觉定位，压接式端接确保高振动环境下的机械稳定性。

2. 汽车电子信号传输

键控代码B与0.5mm精密插针对接机制（公差±0.02in）防止车载线束装配错误，同轴电缆适配特性保障ECU传感器信号的低损耗传输，满足800V电压架构下的安全冗余需求。

3. 户外能源基础设施

耐受极端温度的特性（-40℃至125℃）适配光伏接线盒、风电控制单元等户外场景，自由悬挂安装方式简化密封柜体内部线缆管理，同轴结构维持信号抗干扰能力。

4. 紧凑型电子设备互联

双位单行布局（8mm中心间距）平衡空间效率与电气隔离需求，适用于仪器仪表内部模块间低压信号传输，直列式出线减少线缆弯折应力。

该连接器通过压接端接工艺与键控对准系统，在严苛环境中实现高精度电气连接，淡黄色壳体进一步提升设备巡检维护效率。

四、2272522-2常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装缺乏机械固定点，在振动或外力条件下易导致连接器位移或脱落。

方案：集成应力消除组件（如防振卡扣或线缆绑带），确保牵引力均匀分布，或增设刚性支撑结构优化应力分散。

2. 密封性不足

问题：无密封功能（非IP等级），湿气或污染物易从接口渗透，尤其在高湿度环境（湿度>80%RH）。

方案：定期清洁接口区域，应用外部密封剂（如硅胶涂层）增强屏障，严控工作环境湿度≤80%RH。

3. 端子接触不良

问题：1A额定电流的压接端子因加工精度不足或氧化反应，引发接触电阻异常增大。

方案：确保压接高度控制在±0.2mm公差（基于0.5mm插针规格），采用无腐蚀性溶剂清除氧化层，定期检查并更换退化端子。

4. 外壳变形或腐蚀

问题：塑料壳体（如尼龙基材）在高温（≥125°C上限）或腐蚀性物质下易软化、开裂或降解。

方案：隔离强酸/碱环境，高温应用中选配金属壳体版本（若有兼容型号），执行季度性外壳完整性评估。

5. 键控错位或对准偏差

问题：键控代码B与公端未精确匹配时，造成机械插接不牢或信号中断。

方案：操作前验证两端键码一致性，部署对准夹具辅助定位，确保耦合过程无误。
