泰科TE 2272530-8连接器中文手册_现货采购_配套型号指南

泰科2272530-8是一款单端线到线连接器，专用于信号电路传输，兼容同轴电缆结构。设计采用公端子护套壳体类型，紫色主体材质为PBT GF合成树脂，确保机械强度。电气特性包含工作频率范围0-6000MHz、50Ω阻抗、800VAC工作电压及1A最大电流，适应宽温-40至125°C环境。端子端接方式为压接，安装类型为电缆自由悬挂，接合插针直径0.5mm，键控代码H实现精确定位。符合SAE/USCAR-18汽车标准，尺寸紧凑，高度13mm、长度27.25mm、宽度10.3mm、出线角度180°，适用于精密信号连接应用。

一、2272530-8中文手册

分类	详情

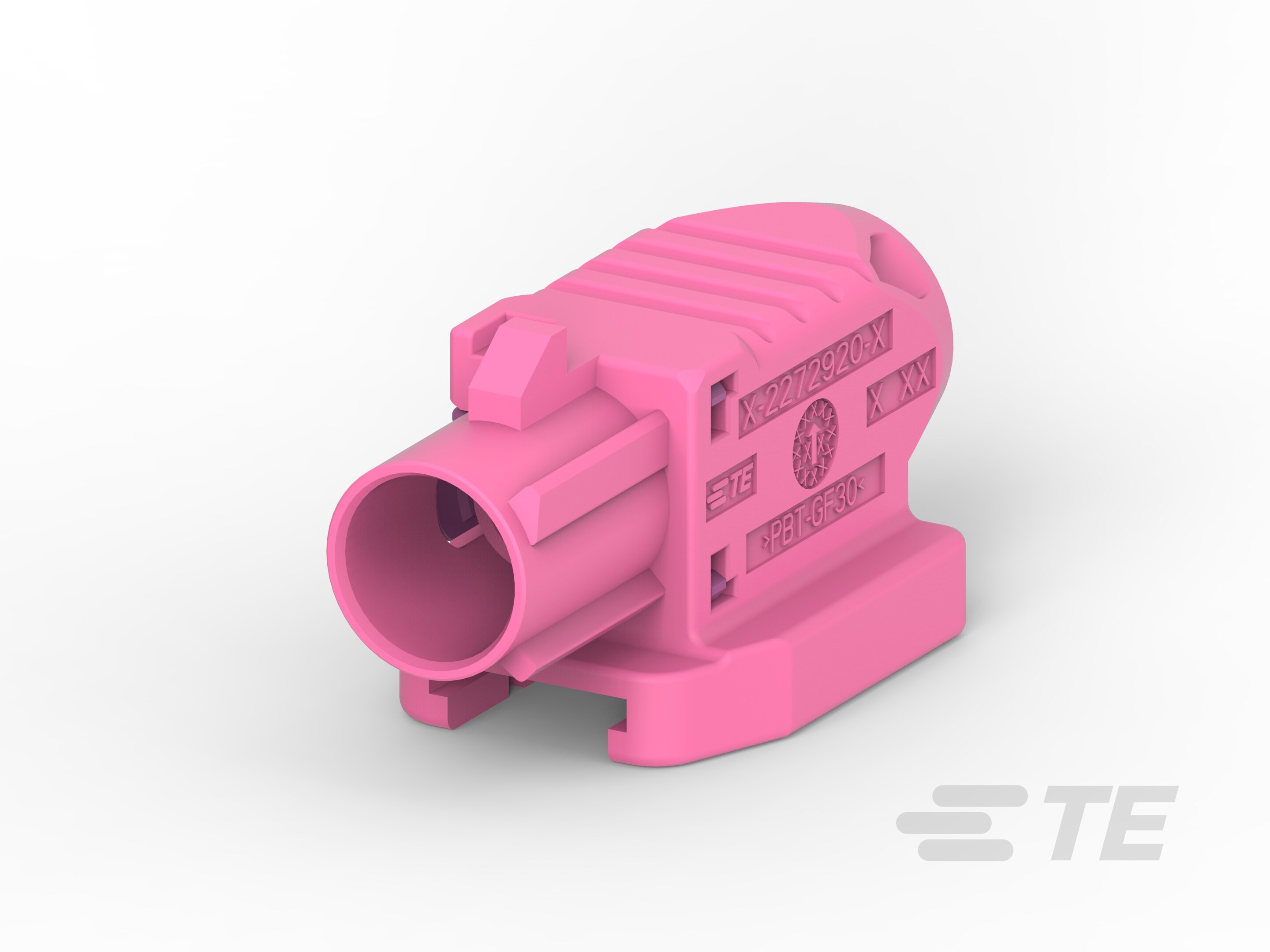

产品图
产品型号	2272530-8
主要锁定特性	端子上
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
标称电压架构(V)	800
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PBT GF
插针	不带
出线角度	180°
连接器和键控代码	H
接合插针直径	.5mm[.019in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	紫色
连接器高度	13mm[.512in]
产品长度	27.25mm[.551in]
产品宽度	10.3mm[.405in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-18
封装方法	Bag
封装数量	1250
能够保证连接器位置	否
采购入口	2272530-8现货
原厂手册	2272530-8数据手册.PDF

二、2272530-8配套型号

三、2272530-8适用领域

泰科2272530-8连接器凭借其高频性能、耐压能力及紧凑结构，适用于以下关键领域：

1. 汽车电子系统：符合SAE/USCAR-18标准，1位单行同轴设计支持高频信号传输（0-6000MHz），适用于车载传感器、控制模块等场景，800V工作电压保障行车电子系统的稳定性和电磁兼容性。

2. 高频通信设备：50Ω阻抗匹配与6GHz工作带宽优化射频信号完整性，适用于基站、天线馈线等通信基础设施，PBT GF材质外壳（耐温-40°C至125°C）确保高温环境下的信号保真度。

3. 工业自动化控制：同轴电缆压接端接增强抗振动性能，180°出线角度适配设备内部紧凑布线，支持微电流（1A）传感器信号在机械控制链路中的精准传输。

4. 医疗仪器：同轴结构屏蔽外部干扰，宽温域耐受性满足医疗设备消毒与灭菌流程要求，紫色壳体便于设备内部线缆的快速识别与维护。

5. 测试与测量设备：.5mm插针对接精度保障仪器校准稳定性，高频特性适配示波器、频谱分析仪等精密仪器的信号采集需求。

该连接器通过高频优化设计、宽温域材料及紧凑封装，确保在汽车电子与工业场景中实现高可靠性连接，紫色外壳进一步提升系统集成辨识度。

四、2272530-8常见问题与解决方案

1. 电缆应力集中导致连接不稳定

问题：自由悬挂安装方式缺乏刚性固定点，在机械振动或外力拉扯下易引发连接器位移或端子脱出。

方案：在电缆出口端增加应力消除卡扣或绑带装置，分散线缆受力；对动态应用场景增设支撑架，确保应力不直接作用于端子压接区域。

2. 环境侵入风险

问题：非密封设计依赖结构贴合防尘，当密封面污染或高湿环境（相对湿度＞80%RH）时可能渗入潮气或颗粒物。

方案：定期清理连接器结合面杂质；对持续暴露于高湿环境的接口涂抹硅基密封胶；优化设备布局避免连接器处于冷凝区域。

3. 端子电接触失效

问题：1.2mm母端子压接高度偏差超公差（±0.2~0.5mm）或触点氧化，引发接触电阻异常升高。

方案：使用校准后的压接工具确保高度合规；采用非研磨型电子触点清洁剂处理氧化层；对插拔超500次的端子实施预防性更换。

4. 外壳热变形/化学腐蚀

问题：PBT GF材质在125℃极限温度下长期工作或接触强酸/碱介质时，可能发生形变或材料降解。

方案：在持续＞100℃工况更换金属外壳衍生型号；避免接触pH值＜4或＞10的化学制剂；每3个月目视检查外壳龟裂或变色。

5. 高频信号衰减

问题：同轴结构在6000MHz高频率下，因键控代码H对位偏差或线缆弯曲半径不足，导致阻抗失配和信号损失。

方案：使用专用对准导柱确保公母端键控槽精准啮合；敷设时保持线缆曲率半径≥5倍外径；射频应用场景建议附加EMI吸收磁环。

注： 本文由AI生成，已人工审核。
