泰科TE2289727-7 母端子护套连接器 2位800V宽温现货
泰科2289727-7连接器是TE Connectivity公司推出的线对线连接系统组件，属于母端子护套型，采用电缆安装方式（自由悬挂）。该连接器采用1行2位布局，中心间距为8毫米，出线方向为180度。其核心电气特性支持800V电压架构，工作温度范围覆盖-40°C至125°C的严苛环境，具备较宽的环境适应性。连接器主体为蓝灰色，通过压接方式实现线缆端接，键控代码为G型。需注意的是，该型号未设计密封性和屏蔽功能，且不具备连接器位置保障机制，主要适用于常规工况下的电力传输需求。该产品延续了泰科电子在工业连接领域的高可靠性设计传统，适用于汽车电子及工业设备等场景。
一、2289727-7中文手册
| 分类 | 详情 |
|---|---|

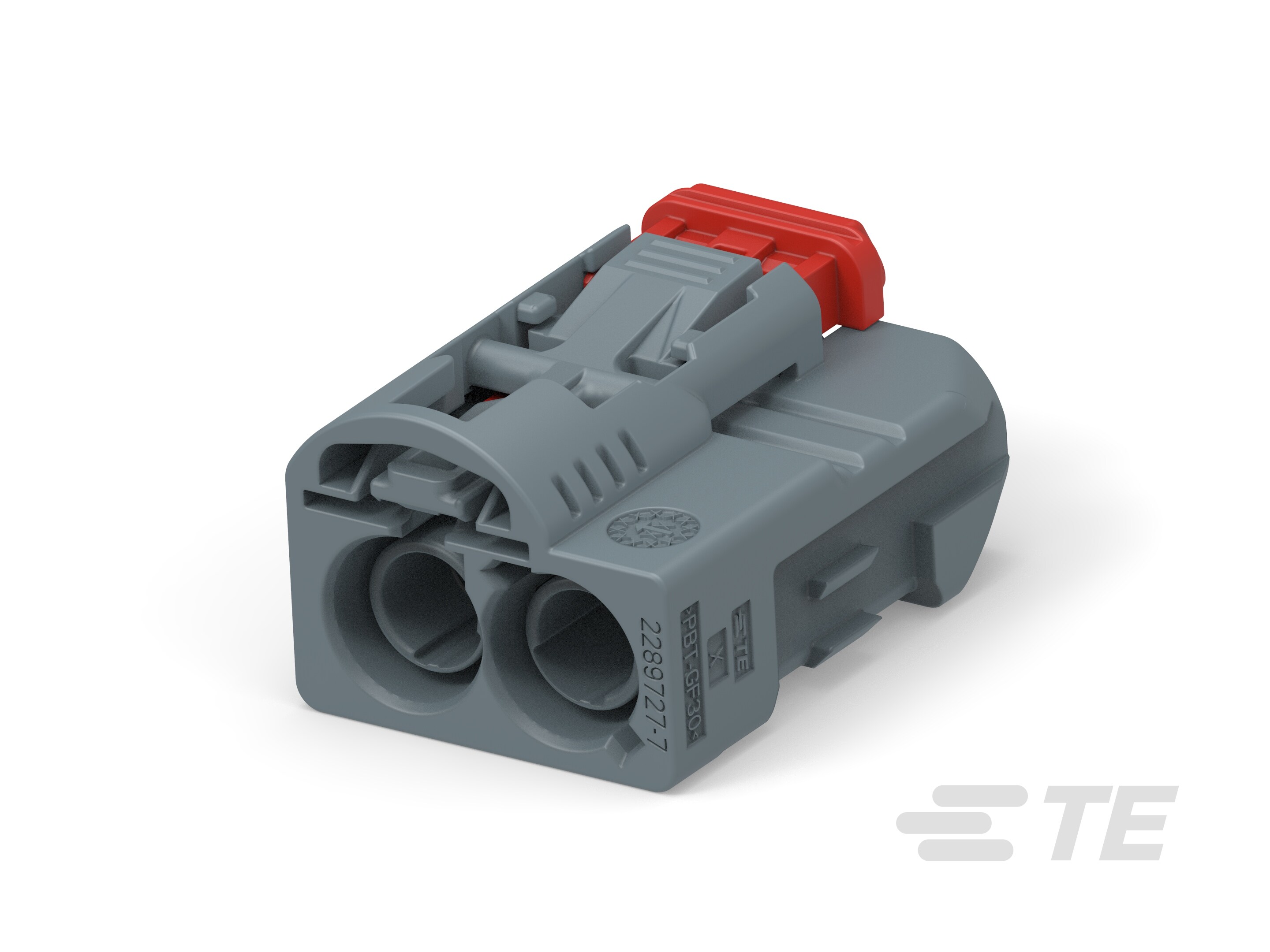

| 产品图 |  |
| 产品型号 | 2289727-7 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 标称电压架构(V) | 800 |
| 出线角度 | 180° |
| 连接器和键控代码 | G |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 蓝灰色 |
| 中心线（间距） | 8mm[.315in] |
| 工作温度（最大值） | 125°C[257°F] |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2289727-7现货 |
| 原厂手册 | 2289727-7数据手册.PDF |
二、2289727-7配套型号
| 配套型号 | 产品图 |
|---|---|

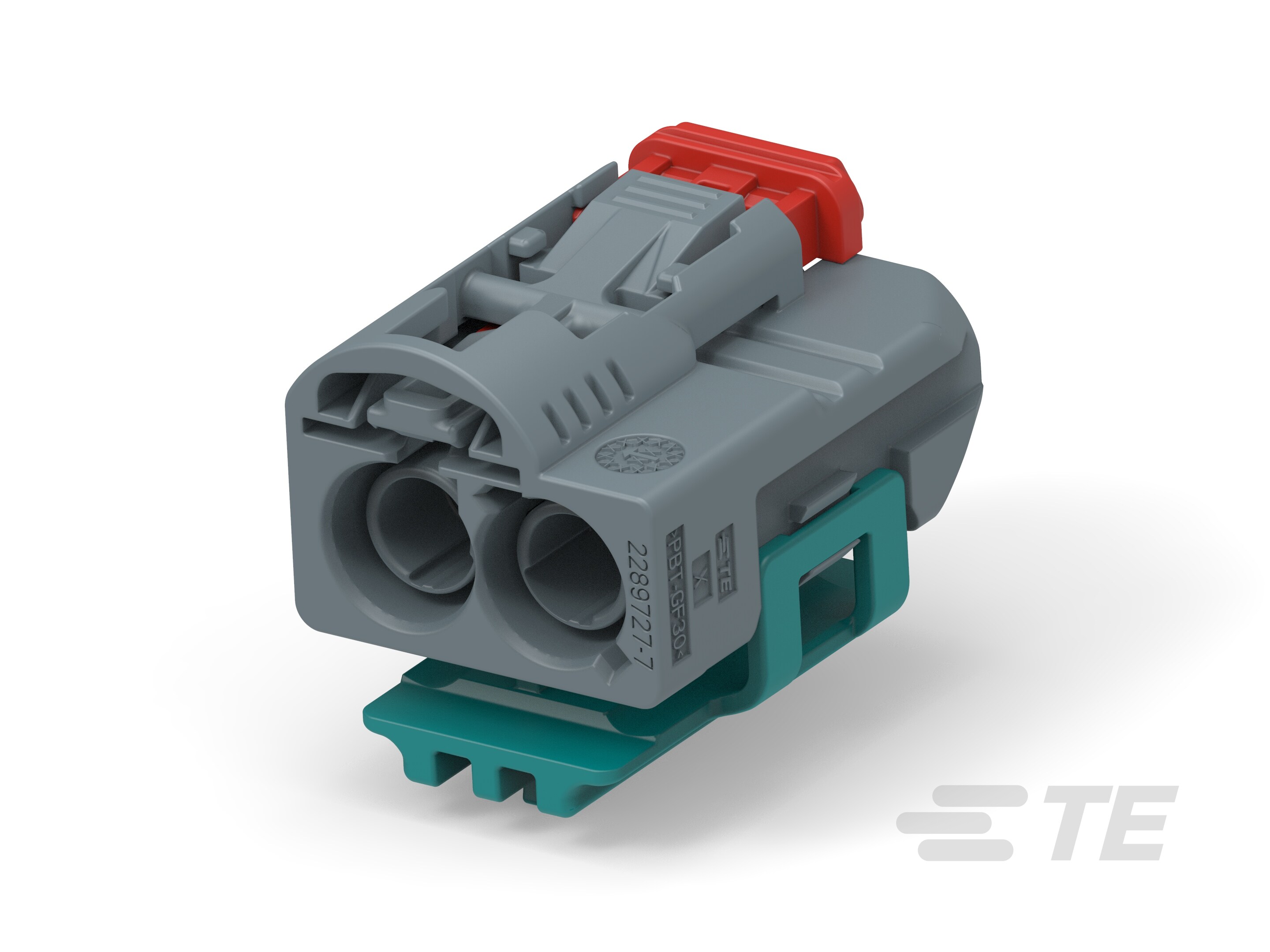

| 2289731-7 |  |

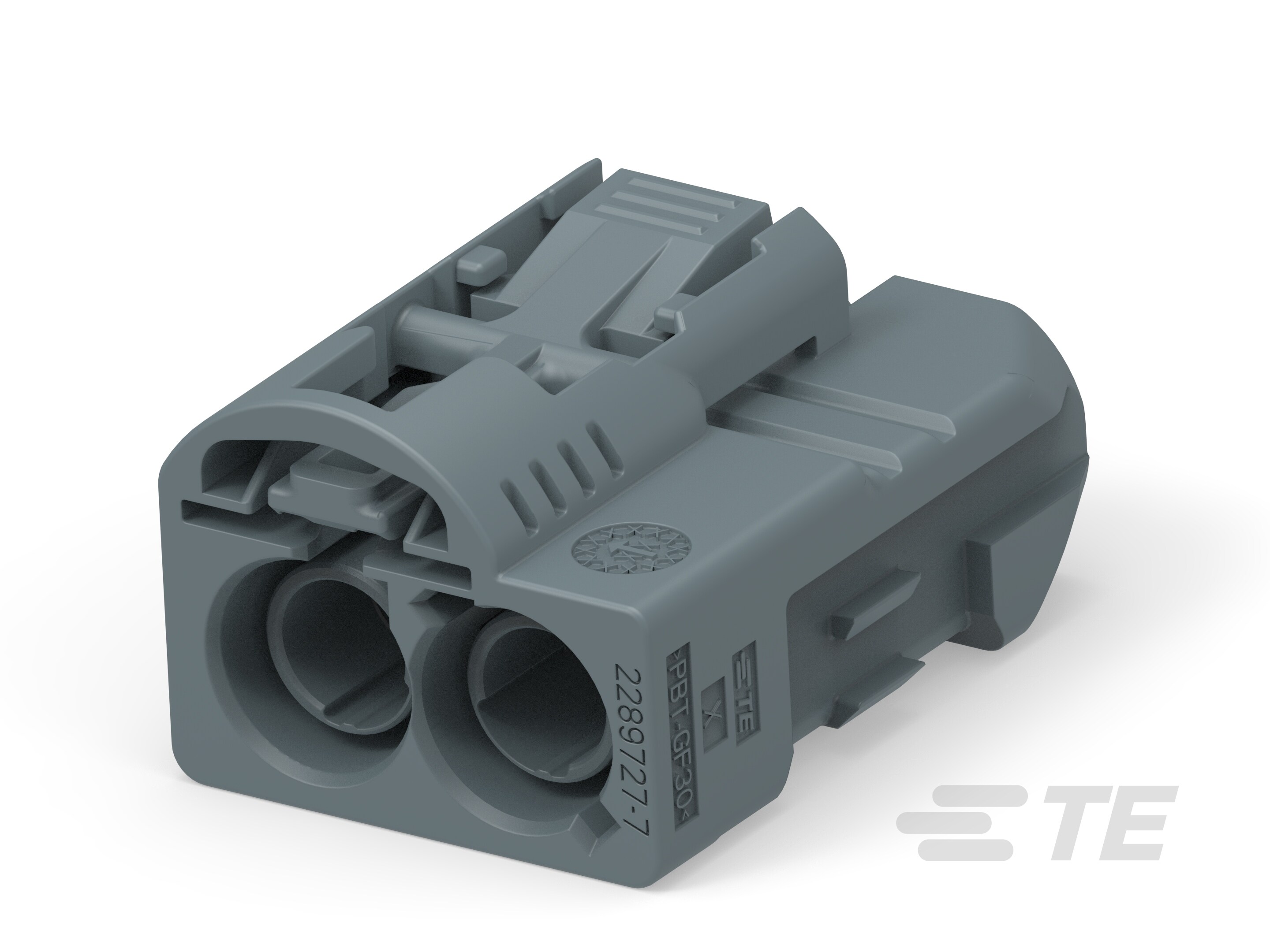

| 2289732-7 |  |
| 更多配套型号查询 | 2289727-7配套型号大全 |
三、2289727-7适用领域
1. 工业自动化设备
蓝灰色壳体配合-40℃至125℃宽温耐受范围，适配工厂高温控制柜、电机驱动单元等场景；180°出线设计优化线缆走向，8mm间距平衡布线密度与电气间隙，满足PLC信号传输与执行器控制需求。
2. 汽车高压电子系统
800V电压架构支持新能源车电池管理系统（BMS）及高压配电单元；键控代码G机制防止母端子误插，125℃峰值温度耐受性保障发动机舱内电子控制单元（ECU）的长期可靠连接。
3. 通信设备内部布线
双位单行结构提升路由器、交换机内部线缆管理效率，压接端接确保高速数据传输的机械稳定性；8mm中心距降低相邻线路串扰，适配DC电源与信号同步传输场景。
4. 工业机械电力分配
自由悬挂式安装简化控制柜内线束布局，铜合金端子配合压接工艺承载高电流负载，适用于变频器、伺服驱动器等设备的内部电力链路构建。
关键性能支撑：
耐压与温域：800V架构及-40℃~125℃工作范围覆盖严苛工业环境；
防误插设计：键控代码G确保极性敏感设备的准确对接；
结构适配性：180°出线降低线缆弯折应力，8mm间距优化空间利用率。
四、2289727-7常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂式安装缺乏机械固定点，易受振动或外力导致位移。
方案：增设应力消除结构（如线缆扎带或夹具），确保线缆受力方向与接口轴线一致，或增加辅助支架分散外部应力。
2. 环境防护缺失
问题：非密封设计无法阻隔液体/粉尘侵入，潮湿环境（>80%RH）易引发内部腐蚀。
方案：在连接器外部加装热缩套管或防护盒，控制安装环境湿度，定期清理接口积尘。
3. 端子压接失效
问题：1.2mm母端子压接高度偏差超±0.2mm或氧化导致接触电阻增大。
方案：严格按公差标准操作压接工具，使用气密性压接端子，氧化触点用纤维刷配合接触清洁剂处理。
4. 外壳高温变形风险
问题：尼龙6/6外壳长期暴露于125℃高温环境可能软化变形。
方案：避免接触强腐蚀介质，高温工况更换金属外壳版本，每季度检查外壳结构完整性。
5. 键控对接错误
问题：键控代码"G"未与公端精确匹配引发错位。
方案：预安装阶段验证公/母端键槽编码，采用导向销辅助对准，确保端子排列顺序一致。
6. 位置锁定缺失
问题：无连接器定位机制导致振动场景松脱。
方案：在接口背部加装防退卡扣，或使用带锁扣结构的配套线束固定器。
7. 间距偏移累积误差
问题：8mm中心距在多频次插拔后产生位向偏差。
方案：每500次插拔后校准端子定位片，使用三坐标测量仪验证间距公差（±0.3mm以内）。
